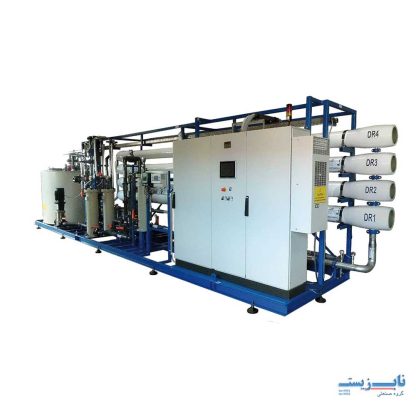

دستگاه میکروفیلتراسیون

دستگاه میکروفیلتراسیون چیست؟

میکروفیلتراسیون (Microfiltration) روشی از فیلتراسیون غشایی است که با استفاده از غشاهایی با منافذی در محدوده ۰٫۱ تا ۱ میکرون عمل می کند. در این فرآیند، فشار هیدرولیکی باعث عبور سیال از میان غشا می شود، در حالی که ذرات بزرگ تر از اندازه منافذ در سطح آن باقی می مانند.

به زبان ساده، دستگاه میکروفیلتراسیون مانند یک صافی فوق پیشرفته عمل می کند که قادر است مواد معلق و میکروارگانیسم های درشت تر را جدا کند، اما مولکول های کوچک تر، ویروس ها و یون ها را عبور دهد. نتیجه، مایعی با خلوص بالا و کاهش بار میکروبی است.

در مقایسه با دیگر روش های فیلتراسیون غشایی همچون اولترافیلتراسیون یا نانوفیلتراسیون این فناوری با فشار کمتر و انرژی پایین تر عمل می کند، که آن را گزینه ای اقتصادی و کارآمد می سازد.

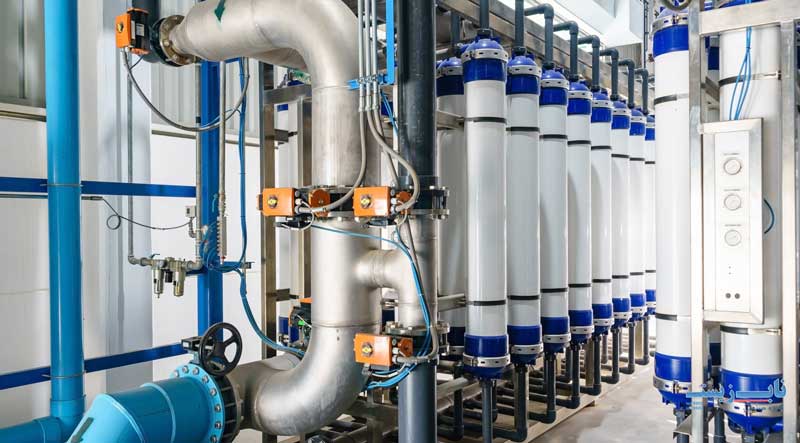

مشخصات فنی دستگاه میکروفیلتراسیون

دستگاه های میکروفیلتراسیون دارای مشخصات فنی متنوعی هستند که بسته به نوع کاربرد، ظرفیت مورد نیاز و تکنولوژی مورد استفاده، متفاوت خواهند بود.

• اندازه منافذ: اندازه منافذ ممبران (۰.۱ تا ۱۰ میکرون) تعیین می کند که چه ذراتی جداسازی می شوند. این پارامتر کلیدی، هدف فرآیند را مشخص می کند؛ مثلاً برای حذف باکتری ها به ۰.۲ میکرون یا کمتر نیاز است.
• مساحت سطح ممبران: مساحت کل سطح جداسازی (بر حسب متر مربع) ظرفیت و دبی دستگاه را تعیین می کند. مساحت بیشتر یعنی پردازش حجم بیشتری از سیال در زمان کمتر.
• دبی: حجم سیالی که دستگاه در واحد زمان تصفیه می کند. تحت تأثیر اندازه منافذ، مساحت ممبران، فشار و ویسکوزیته سیال است.
• فشار کاری: فشار مورد نیاز برای عبور سیال از ممبران، که در میکروفیلتراسیون معمولاً پایین است (۰.۱ تا ۲ بار). این فشار کم، فرآیند را ملایم و کم مصرف می کند.
• دما کاری: محدوده دمایی که دستگاه و ممبران ها می توانند در آن کار کنند. بستگی به جنس ممبران و سیال دارد و مقاومت حرارتی متفاوتی را ایجاب می کند.
• جنس ممبران: جنس ممبران مقاومت شیمیایی، حرارتی، طول عمر و هزینه را تعیین می کند. انتخاب آن بر اساس شرایط فرآیند صورت می گیرد.
• ساختار ممبران: شکل فیزیکی ممبران (الیاف توخالی، لوله ای، صفحه ای) بر جریان سیال، راندمان و نحوه نگهداری تأثیر می گذارد. هر ساختار برای کاربردهای خاصی بهینه تر است.
• مواد ساخت بدنه و اتصالات: بدنه دستگاه معمولاً از استیل ضد زنگ ساخته می شود تا دوام و مقاومت در برابر خوردگی را تضمین کند. اتصالات نیز باید با سیال و فرآیند سازگار باشند.
• سیستم شست وشو: قابلیت شست وشوی خودکار در محل (CIP) برای حفظ عملکرد ممبران و افزایش طول عمر دستگاه ضروری است و شامل مخازن و پمپ های شست وشو می شود.
• کنترل و اتوماسیون: سطح اتوماسیون از دستی تا تمام اتوماتیک متغیر است و شامل سنسورها و سیستم های کنترلی برای مدیریت دقیق فرآیند، ایمنی و کیفیت محصول می شود.
• بازدهی: درصد سیال ورودی که به صورت محصول نهایی بازیابی می شود. در میکروفیلتراسیون، بازدهی معمولاً بسیار بالا و نزدیک به ۱۰۰٪ است.

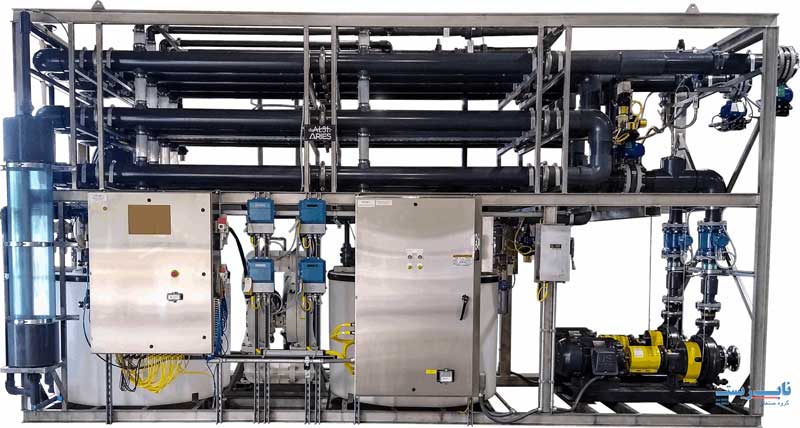

اجزای اصلی دستگاه میکروفیلتراسیون

اجزای اصلی دستگاه میکروفیلتراسیون را می توان به چند بخش کلیدی تقسیم کرد که هرکدام نقشی حیاتی در عملکرد و راندمان کل سیستم دارند. این اجزا در کنار هم، فرآیند جداسازی ذرات میکرونی از مایعات یا محلول ها را با دقت بالا انجام می دهند.

• ممبران: ممبران بخش اصلی دستگاه است و عمل جداسازی روی آن انجام می شود. از مواد پلی اترسولفون، پلی پروپیلن یا سرامیک ساخته شده و منافذی در محدوده ۰٫۱ تا ۱ میکرون دارد. این منافذ اجازه عبور مایع را می دهند ولی ذرات معلق و باکتری ها را نگه می دارند. نوع و جنس ممبران با توجه به ویژگی های سیال انتخاب می شود.
• پمپ فشار: پمپ، نیروی لازم برای عبور سیال از غشا را فراهم می کند. معمولاً از نوع سانتریفیوژ یا دیافراگمی است و باید توان و جنس آن با فشار مورد نیاز و ماهیت سیال سازگار باشد. عملکرد صحیح پمپ برای حفظ جریان و راندمان دستگاه ضروری است.
• سیستم کنترل و اندازه گیری: این سیستم شامل سنسورها، نمایشگرها و کنترلرهای دیجیتال است که فشار، دما و دبی را پایش و تنظیم می کنند. هدف آن حفظ پایداری عملکرد و جلوگیری از آسیب به ممبران ها از طریق کنترل هوشمند پارامترهای کاری است.
• سیستم شست وشو: در این بخش، محلول های تمیزکننده بدون نیاز به باز کردن قطعات از درون دستگاه عبور داده می شوند تا غشاها از رسوبات پاک شوند. سیستم CIP عمر ممبران را افزایش داده و از کاهش بازدهی در کار طولانی جلوگیری می کند.
• فریم و شاسی دستگاه: تمام اجزا روی بدنه استیل ضدزنگ نصب می شوند تا مقاومت مکانیکی و دوام بالا داشته باشند. طراحی فریم، دسترسی آسان برای سرویس و ایمنی بیشتر را فراهم می کند و از خوردگی در محیط های صنعتی جلوگیری می نماید.
• خطوط ورودی و خروجی: لوله ها و شیرها مسیر ورود و خروج سیال را تنظیم می کنند و جریان های نفوذی و بازگشتی را جدا می سازند. این اجزا باید در برابر فشار و مواد شیمیایی مقاوم باشند تا نشتی و افت فشار رخ ندهد.
• کنترلر مرکزی و پنل برق: واحد هوشمندی است که فشار، دما و سیکل شست وشو را به صورت خودکار کنترل می کند. سیستم PLC و حفاظت برقی موجب ایمنی و عملکرد پایدار دستگاه در شرایط مختلف می شود.
• مخازن جانبی: شامل دو مخزن است؛ یکی برای ذخیره سیال ورودی که می توان از مخزن پلی اتیلن استفاده نمود و دیگری برای محلول های شست وشو که ممکن است دارای خاصیت خورندگی باشند از این جهت توصیه می شود از مخازن اسید استفاده شود. وجود این مخازن باعث جداسازی کارکردها، سهولت نگهداری و کاهش آلودگی بین مراحل مختلف فیلتراسیون می شود.

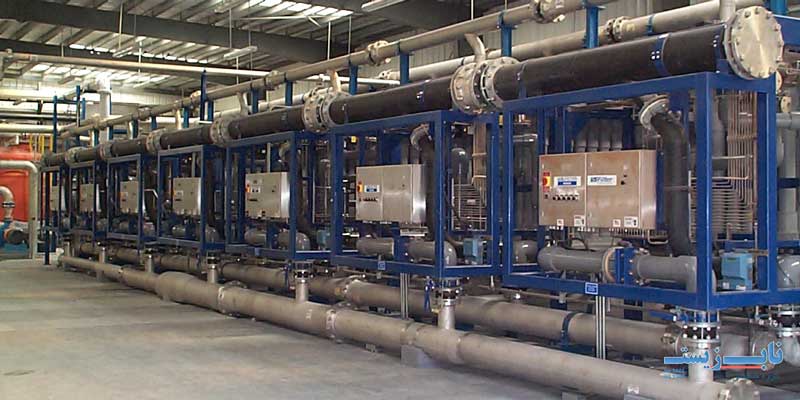

کاربردهای دستگاه میکروفیلتراسیون

دستگاه میکروفیلتراسیون (MF) به دلیل توانایی جداسازی ذرات در مقیاس میکرومتری، کاربردهای بسیار گسترده ای در صنایع مختلف دارد. اصلی ترین مزیت آن، حذف جامدات معلق، باکتری ها و برخی مواد کلوئیدی بدون تغییر قابل توجه در ترکیب شیمیایی یا طعم و بوی سیال است. در ادامه، کاربردهای کلیدی این دستگاه در صنایع مختلف را شرح می دهیم.

• صنایع غذایی و آشامیدنی: در این صنعت، دستگاه میکروفیلتراسیون نقشی کلیدی در تضمین کیفیت و افزایش ماندگاری محصولات ایفا می کند. به عنوان مثال، از آن برای جداسازی باکتری ها و سلول های بدنی از شیر خام استفاده می شود که این امر به بهبود کیفیت و افزایش طول عمر شیر کمک شایانی می کند، بدون آنکه تاثیری بر چربی شیر گذاشته شود. همچنین در تولید آبمیوه و نوشیدنی ها، این فناوری برای حذف مخمرها، کپک ها و ذرات کلوئیدی به کار می رود تا محصولاتی شفاف و با ماندگاری بالا تولید شوند. تصفیه روغن های خوراکی و شفاف سازی سرکه از دیگر کاربردهای مهم در این بخش است.
• صنایع دارویی و بیوتکنولوژی: برای محلول های دارویی حساس به حرارت، میکروفیلتراسیون یک راه حل ایده آل برای استریل کردن است. این روش امکان جداسازی باکتری ها و ذرات را بدون نیاز به حرارت فراهم می کند، که این امر برای محلول های تزریقی، سرم ها و محیط های کشت سلولی حیاتی است. همچنین در تولید آب خالص (PW) و آب تزریقی (WFI) که استانداردهای کیفی بسیار بالایی دارند، این دستگاه برای حذف ذرات و میکروارگانیسم ها به کار می رود.
• تصفیه آب و پساب: دستگاه میکروفیلتراسیون به عنوان یک مرحله پیش تصفیه قدرتمند عمل می کند و بار آلودگی را قبل از ورود به سیستم های غشایی پیچیده تر مانند اولترافیلتراسیون، نانوفیلتراسیون و دستگاه تصفیه آب صنعتی با اسمز معکوس کاهش می دهد. این کار باعث افزایش طول عمر ممبران های مراحل بعدی و جلوگیری از گرفتگی سریع آن ها می شود. همچنین در تصفیه پساب های صنعتی، به حذف جامدات معلق، روغن و انواع آلاینده های سوسپانسیون کمک کرده و به پاکسازی آب قبل از تخلیه یا بازچرخانی کمک می کند.
• صنایع شیمیایی: در فرآیندهای شیمیایی، این دستگاه برای بازیافت کاتالیست های جامد از محلول های واکنش مورد استفاده قرار می گیرد. همچنین با حذف ناخالصی ها از محلول های شیمیایی، به بهبود کیفیت محصولات نهایی کمک می کند. در تولید رنگ و پوشش ها نیز، برای اطمینان از خلوص و یکنواختی ذرات رنگدانه، از میکروفیلتراسیون استفاده می شود.
• سایر کاربردها: علاوه بر صنایع اصلی فوق، میکروفیلتراسیون در زمینه های دیگری نیز کاربرد دارد. به عنوان مثال، در صنعت نساجی برای تصفیه پساب های رنگرزی، در صنایع الکترونیک برای تولید آب فوق خالص مورد نیاز در فرآیندهای حساس و همچنین در فرآیندهای ازن زنی آب با دستگاه ازن ژنراتور برای حذف ذرات معلق پس از تصفیه.

مزایای دستگاه های میکروفیلتراسیون

• حذف مؤثر ذرات و میکروارگانیسم ها: توانایی جداسازی ذرات در محدوده ۰.۱ تا ۱۰ میکرون، از جمله باکتری ها، مخمرها و کپک ها.
• حفظ کیفیت محصول: عدم تغییر در طعم، بو، رنگ و ترکیبات شیمیایی محلول های تصفیه شده (به جز حذف ذرات).
• کارکرد در دمای پایین: مناسب برای فرآیندهای حساس به حرارت که امکان استریل کردن حرارتی وجود ندارد.
• فرایند پیوسته: قابلیت اجرای مداوم و بدون وقفه در خطوط تولید صنعتی.
• کاهش مصرف مواد شیمیایی: در مقایسه با برخی روش های تصفیه سنتی، نیاز به مواد شیمیایی کمتری دارد.
• افزایش ماندگاری محصولات: با حذف میکروارگانیسم ها، طول عمر محصولات غذایی، دارویی و آشامیدنی افزایش می یابد.
• پیش تصفیه مؤثر: آماده سازی سیالات برای فرآیندهای غشایی دیگر و افزایش راندمان آن ها.
• سهولت در نگهداری و تمیزکاری: سیستم های CIP امکان شست وشوی خودکار و مؤثر ممبران ها را فراهم می کنند.
• راندمان انرژی مناسب: مصرف انرژی بهینه نسبت به برخی روش های جداسازی.

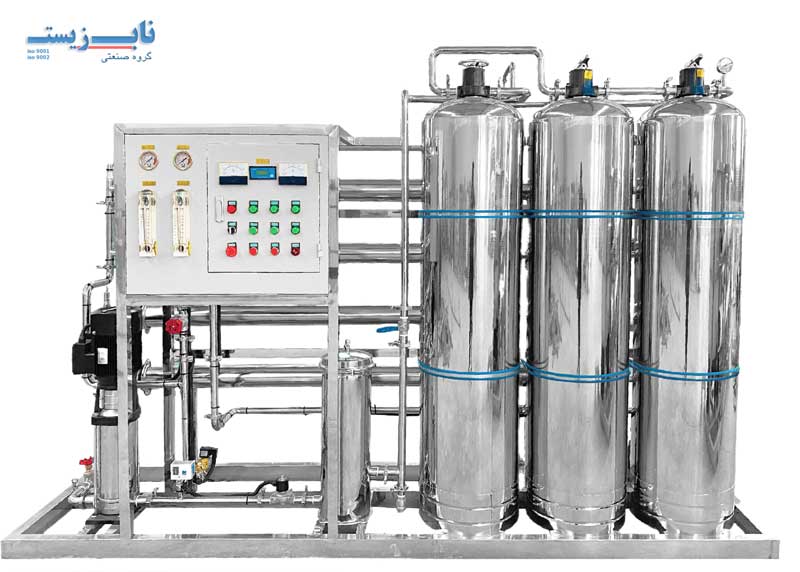

قیمت دستگاه میکروفیلتراسیون و عوامل مؤثر بر آن

تعیین قیمت حدودی دستگاه میکروفیلتراسیون در بازار ایران به دلیل تنوع بسیار زیاد در ظرفیت، تکنولوژی، برند سازنده، کیفیت مواد به کار رفته و همچنین نوسانات نرخ ارز، بسیار دشوار است و نمی توان یک عدد ثابت ارائه داد. با این حال، به طور کلی، دستگاه های میکروفیلتراسیون با ظرفیت های پایین تر و برای کاربردهای آزمایشگاهی یا صنعتی کوچک، ممکن است از حدود چند ده میلیون تومان شروع شوند. اما برای سیستم های صنعتی با ظرفیت بالا، ممبران های پیشرفته، و برندهای معتبر اروپایی یا آمریکایی، قیمت ها می تواند به صدها میلیون تومان و حتی تا چند میلیارد تومان نیز برسد. عواملی مانند میزان اتوماسیون، جنس بدنه (استیل ضد زنگ گرید بالا)، و پیچیدگی سیستم کنترلی نیز تأثیر قابل توجهی بر قیمت نهایی دارند. بهترین راه برای اطلاع از قیمت دقیق، استعلام قیمت این محصول از کارشناسان شرکت ناب زیست می باشد. به طور کلی عوامل موثر بر قیمت دستگاه میکروفیلتراسیون شامل موارد زیر می باشد.

• ظرفیت و دبی دستگاه: دستگاه هایی که قادر به پردازش حجم بیشتری از سیال در واحد زمان هستند (دبی بالاتر)، معمولاً به دلیل نیاز به ممبران های بزرگتر، پمپ های قوی تر و ساختار پیچیده تر، قیمت بیشتری دارند.
• تکنولوژی و کیفیت ممبران: جنس ممبران، اندازه منافذ و برند تولیدکننده آن، همگی بر قیمت تأثیرگذارند. ممبران های ساخته شده از مواد پیشرفته تر، دارای منافذ ریزتر یا از برندهای معتبر، معمولاً گران تر هستند.
• مواد ساخت و کیفیت بدنه: بدنه و اتصالات دستگاه، اگر از استیل ضد زنگ با گرید بالا ساخته شده باشند، قیمت بیشتری نسبت به مواد پلاستیکی یا استیل های معمولی دارند. رعایت استانداردهای خاص صنعتی نیز می تواند هزینه را افزایش دهد.
• سیستم کنترل و اتوماسیون: سطح اتوماسیون دستگاه، از مدل های دستی تا سیستم های پیشرفته با PLC و سنسورهای متعدد، قیمت آن را به طور قابل توجهی تغییر می دهد. قابلیت های هوشمند مانند ثبت داده یا کنترل از راه دور، ارزش و قیمت را بالا می برند.
• سیستم های جانبی و شست وشو: وجود سیستم های جانبی مانند سیستم شست وشوی خودکار یا سیستم های پیش تصفیه، هزینه دستگاه را افزایش می دهد.
• برند و شهرت تولید کننده: محصولات برندهای معتبر که سابقه خوبی در کیفیت و خدمات پس از فروش دارند، معمولاً با قیمتی بالاتر عرضه می شوند.
• گواهینامه ها و استانداردها: رعایت استانداردهای بین المللی و دریافت گواهینامه ها، نیازمند فرآیندهای تولید و تست دقیق تر است که این موضوع بر قیمت نهایی تأثیر می گذارد.
• خدمات پس از فروش و گارانتی: طول دوره گارانتی، کیفیت خدمات پس از فروش و در دسترس بودن قطعات یدکی، عواملی هستند که می توانند بر قیمت اولیه دستگاه تأثیر بگذارند.
• سفارشی سازی: دستگاه هایی که به صورت سفارشی برای نیازهای خاص طراحی و ساخته می شوند، هزینه بیشتری نسبت به مدل های استاندارد خواهند داشت.

نکات کلیدی در استفاده و نگهداری از دستگاه میکروفیلتراسیون

برای اطمینان از عملکرد بهینه و افزایش طول عمر دستگاه میکروفیلتراسیون، رعایت نکات کلیدی در استفاده و نگهداری آن ضروری است. در ادامه به مهم ترین این نکات اشاره می کنیم.

• شست وشو و تمیزکاری منظم: تجمع رسوبات بر روی ممبران ها باعث کاهش راندمان و افت فشار می شود. بنابراین، دستگاه باید طبق برنامه منظم، با آب یا محلول های شیمیایی مناسب و در صورت لزوم با شست وشوی معکوس، تمیز شود. رعایت دقیق دما و غلظت مواد شوینده در شست وشوهای شیمیایی اهمیت بالایی دارد.
• کنترل شرایط عملیاتی: پایش مداوم افت فشار، دبی، دما و pH سیال برای اطمینان از عملکرد دستگاه در محدوده طراحی شده و شناسایی به موقع مشکلات مانند گرفتگی یا آسیب به ممبران ضروری است.
• جلوگیری از گرفتگی: پیش تصفیه مناسب سیال ورودی، حفظ جریان کافی در سطح ممبران و جلوگیری از خشک شدن ممبران ها در زمان توقف، به کاهش سرعت گرفتگی و افزایش طول عمر ممبران ها کمک می کند.
• بازرسی و نگهداری قطعات: بررسی دوره ای اتصالات برای جلوگیری از نشتی، وضعیت پمپ و صحت عملکرد سنسورها، بخش مهمی از نگهداری پیشگیرانه است.
• مستندسازی و ثبت سوابق: ثبت پارامترهای عملیاتی و تاریخچه تمام عملیات نگهداری و تعمیرات، به تشخیص روندها، پیش بینی مشکلات و بهینه سازی عملکرد دستگاه کمک می کند.
• نکات احتیاطی: جلوگیری از ضربه فیزیکی، اعمال فشار یا جریان معکوس ناخواسته، و استفاده از مواد شیمیایی سازگار با جنس دستگاه، از آسیب های احتمالی جلوگیری می کند.

راهنمای انتخاب و خرید دستگاه میکروفیلتراسیون

برای انتخاب و خرید یک دستگاه میکروفیلتراسیون که به بهترین شکل نیازهای شما را برآورده کند، لازم است مراحلی را طی کنید و به نکات کلیدی توجه نمایید. این راهنما به شما کمک می کند تا با در نظر گرفتن عوامل مختلف، خریدی آگاهانه داشته باشید.

• تعیین دقیق نیاز و کاربرد: اولین و مهم ترین قدم، شناخت دقیق کاربرد دستگاه است. مشخص کنید که این دستگاه برای چه صنعتی مورد استفاده قرار خواهد گرفت. بسته به صنعت، نوع و اندازه ذرات یا میکروارگانیسم هایی که باید حذف شوند، و همچنین الزامات کیفی و استانداردهای بهداشتی، متفاوت خواهد بود. همچنین، محدوده دمایی و فشاری که دستگاه باید در آن کار کند و همچنین سازگاری مواد ساخت دستگاه با سیال عبوری، از نکات حیاتی در این مرحله است.
• بررسی مشخصات فنی و عملکردی: پس از تعیین نیاز، نوبت به بررسی مشخصات فنی دستگاه می رسد. ظرفیت و دبی دستگاه باید متناسب با حجم کاری شما باشد؛ بهتر است کمی ظرفیت اضافه در نظر بگیرید تا در آینده با افزایش نیاز، با مشکل مواجه نشوید. نوع ممبران مستقیماً بر کیفیت فیلتراسیون تأثیرگذار است. اطمینان حاصل کنید که جنس ممبران با سیال مورد نظر شما سازگار است. مواد به کار رفته در ساخت بدنه دستگاه نیز باید از کیفیت بالا و متناسب با استاندارد صنایع غذایی یا دارویی (در صورت نیاز) باشد، معمولاً استیل ضد زنگ انتخاب مناسبی است.
• کیفیت ساخت و گواهینامه ها: کیفیت کلی ساخت دستگاه، از جمله دقت مونتاژ، پرداخت سطوح و کیفیت قطعات، نشان دهنده دوام و طول عمر آن است. همچنین، بررسی کنید که آیا دستگاه دارای گواهینامه های استاندارد بین المللی مرتبط با صنعت شما هست یا خیر. این گواهینامه ها تضمین کننده کیفیت و ایمنی محصول هستند.
• خدمات پس از فروش و پشتیبانی: بسیار مهم است که شرکت تأمین کننده، خدمات پس از فروش قوی، شامل گارانتی معتبر، دسترسی آسان به قطعات یدکی، و پشتیبانی فنی سریع و کارآمد را ارائه دهد. در مورد قابلیت دسترسی به تکنسین های متخصص و همچنین امکان آموزش پرسنل برای کار با دستگاه، اطمینان حاصل کنید.
• هزینه های کلی مالکیت: هنگام مقایسه قیمت ها، فقط به هزینه اولیه خرید اکتفا نکنید. هزینه های عملیاتی شامل مصرف انرژی، مواد مصرفی، هزینه های نگهداری و تعمیرات، و به خصوص هزینه تعویض دوره ای ممبران ها را نیز در نظر بگیرید. گاهی یک دستگاه با قیمت اولیه بالاتر، به دلیل هزینه های عملیاتی کمتر، در بلندمدت مقرون به صرفه تر است.
• انتخاب تأمین کننده و فرآیند خرید: با تحقیق و بررسی، چند تأمین کننده معتبر را شناسایی کنید و از آن ها پیش فاکتور دریافت نمایید. مشخصات فنی، قیمت، شرایط پرداخت، زمان تحویل، و گارانتی را به دقت مقایسه کنید. در نهایت، در قرارداد خرید، تمام جزئیات توافق شده را به صورت شفاف و دقیق قید کنید تا از بروز هرگونه اختلاف در آینده جلوگیری شود.
