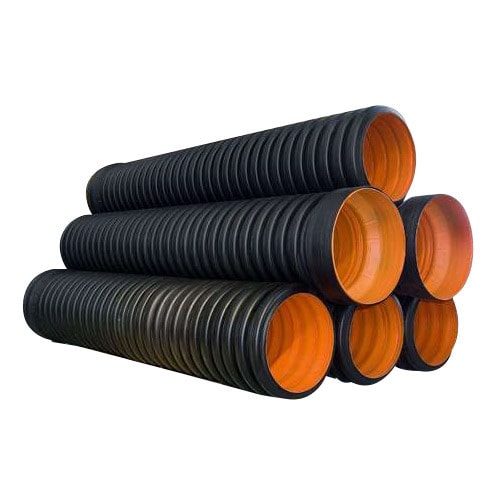

لوله کاروگیت لوله‌ای است با جنس بدنه پلی اتیلن با دانسیته بالا که خرطومی شکل بوده و و رنگ داخلی آن معمولا زرد رنگ و صیقلی است. کاربرد اصلی این لوله‌ها برای جمع آوری و انتقال آب یا فاضلاب میباشد. این لوله دوجداره کاروگیت که به لوله پلی اتیلن فاضلابی هم معروف است، از مواد اولیه پلی اتیلنی با گرید EX3 – HDPE80 or HDPE100، از سایز 110 میلیمتر تا 3200 میلیمتر تولید میگردد.

لوله‌های کاروگیت دارای دو جداره بیرونی با شکل ظاهری شیار شیار یا کنگره دار جهت استحکام لوله در برابر خاکهای بالاسری و تحمل بارهای مرده و زنده وارد شده از روی سطح زمین است. جداره داخلی با رنگی در اغلب موارد زرد که دارای سطحی کاملا صاف و صیقلی میباشد. از آن برای انتقال سیالات فاضلابی، اسیدی، بازی و پسابهای صنعتی و حتی انتقال آب دریا و رودخانه‌ها بصورت ثقلی استفاده میشود.

سایز بندی لوله کاروگیت بر حسب میلیمتر و برخی موارد اینچ بوده و بترتیب زیر است. دقیقا همین سایزبندی در لوله زهکش نیز قابل تولید خواهد بود، چرا که بمنظور تولید لوله زهکش دوجداره پلی اتیلن ابتدا لوله تولید و در ادامه بوسیله دستگاه سی ان سی سوراخکاری انجام می گیرد.

لوله کاروگیت چیست؟

لوله کاروگیت بعنوان پرکاربردترین لوله مورد استفاده در انتقال پساب و فاضلاب شهری لوله‌ای خرطومی و یا آکارئونی است که داخل آن صاف و صیقلی است و دارای 50 سال گارانتی فرسایش و خوردگی می‌باشد.

کارخانه ناب زیست بعنوان بزرگترین تولیدکننده و تامین کننده لوله‌های دوجداره فاضلابی پلی اتیلنی میباشد. این شرکت آمادگی لازم برای ارائه لیست قیمت بروز لوله کاروگیت ارزان، جهت استفاده در ساخت شوتینگ زباله، منهولهای پلی اتیلنی، هند هول، لندفیل، سپتیک تانک کاروگیت، مخازن نگهداری اسید و مواد شیمیایی و انبار غلات و… را دارد.

لوله‌های کاروگیت ناب زیست در سایزهای بزرگ و مقاومت مکانیکی 31.5 کیلونیوتن و 16 کیلو نیوتن بر متر مربع جهت استفاده برای جمع آوری و انتقال فاضلاب، در سایزهای 110 میلیمتر تا 3200 میلیمتر، با مواد اولیه نو پلی اتیلن EX3 امیر کبیر و یا خودرنگ شازند اراک تولید میشوند.

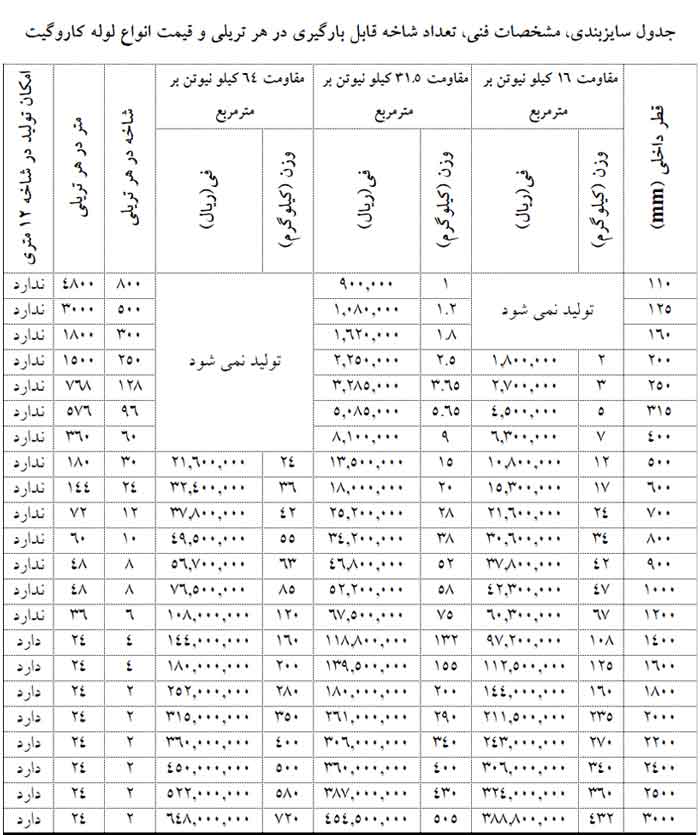

سایز بندی لوله کاروگیت

110، 125، 200، 250، 300، 315، 350، 400، 450، 500، 600، 700، 800، 900، 1000، 1200، 1400، 1600، 1800، 2000، 2200، 2400، 2500، 2900، 3000، 3200، 3500 و نهایتا سایز 4000 میلیمتر معادل 4 متر.

دقت فرمائید این ابعاد قطر داخلی لوله‌ها می‌باشد. برای محاسبه عدد دقیق قطر بیرونی در هر سایز ضروری است مقاومت مکانیکی لوله کاروگیت از طریق میزان خاکی که روی لوله‌ها خواهد آمد مورد محاسبه دقیق قرار گیرد.

لوله شیاردار فاضلابی

 لوله کاروگیت پلی اتیلن دوجداره از سایز 110 میلیمتر تا سایز 3200 میلیمتر تولید میگردد که بسته به نیاز خریداران محترم در شاخه‌های 3 و 6 و 12 متری و در مقاومتهای 8 و 16 و 31.5 و 64 کیلو نیوتن بر متر مربع طراحی و تولید میشوند.

جداره بیرونی لوله فاضلابی دوجداره کاروگیت با استفاده از مواد آنتی UV در برابر اشعه‌های فرابنفش محافظت میشود و بصورت خرطومی تولید میشود. این محصول تحمل فشار داخلی را ندارد. بدین صورت که جریان انتقال سیالات در داخل لوله فقط به حالت ثقلی میباشد و فشار بالای 1.5 بار داخلی را تحمل نمیکند.

لوله کاروگیت فاضلابی پلی اتیلن

لوله فاضلابی کاروگیت گروه تولیدی ناب زیست به عنوان پرکاربردترین لوله جهت جمع‌آوری و انتقال فاضلاب در ایران و سایر نقاط جهان مورد استفاده قرار می‌گیرد. امروزه کاربرد این نوع خاص لوله بقدری زیاد شده است که به جرات میتوان گفت تمامی کارخانه‌های تولیدی این صنف بصورت 24 ساعته در حال تولید و پاسخگویی به نیاز مشتریان هستند. ولی همچنان صفهای طویلی برای خرید سایزهای مختلف لوله پلی اتیلن فاضلابی وجود دارد.

کشورهای اصلی تولیدکننده خط و تجهیزات تولید این محصول عبارتند از آمریکا، آلمان (سینسیناتی، اشنباخ و بااوکو)، چین و لهستان. تجهیزاتی که شرکت ناب زیست در تولید لوله کاروگیت فاضلابی پلی اتیلن از آنها استفاده می نماید اکثرا از کشور آلمان وارد شده اند. لذا کیفیت بالا در کنار وزن پایین امکان رقابت را به ما داده است تا حتی در جمع برترین صادر کنندگان این محصول در سایزهای مختلف باشیم.

لوله کاروگیت پلی اتیلن فاضلاب

مشخصات فنی لوله کاروگیت

این شرکت با استاندارد لوله کاروگیت DIN16961-2 برای کنترل ابعاد و مقاومت حلقوی لوله و EN13476 برای سایر آزمونهای مربوط به مشخصات کیفیت لوله کاروگیت محصولات تولیدی خود را کنترل میکند.
استاندارد DIN16961-2 برای تعیین حداقل مقاومت حلقوی و به عبارتی RING STIFFNESS انجام میپذیرد.
برای تعیین نوع و کیفیت اتصالات باید مطابق با مشخصات ارائه شده در استاندارد لوله کاروگیت DIN16961-2 , EN13476 , ASTM-849 عمل کنیم.

شرکت ناب زیست توانایی دارد اتصالات خود را تا قطر 3 متر بصورت دوراهی، سه راهی، چهار راهی در زاویه‌های 45، 90، 135، 270 و در حالت اختصاصی در هر زاویه‌ای که مشتری درخواست داشته باشد تولید و در اختیار ایشان قرار دهد. اتصال انشعابات به خط اصلی تا سایز 1000 میلیمتر میتواند بصورت کوپلر و واشر (نر و مادگی) انجام شود و در سایزهای بالاتر این اتصال قاعدتا بایست از طریق جوش اکستروژن و یا الکتروفیوژن انجام شود.

لوله کاروگیت زهکش

لوله کاروگیت زهکش به لوله پلی اتیلنی دوجداره گفته میشود که جهت جمع آوری آب در مناطق با فشار آب زیرزمینی بالا مورد استفاده قرار می‌گیرد.
با توجه به آنکه از لوله‌های کاروگیت دار جهت تولید و ساخت لوله پلی اتیلن زهکش استفاده میشود، سایزهای آن دقیقا مطابق بر سایز لوله‌های اصلی بوده و از سایز 110 میلیمتر تا 4100 میلیمتر در کارخانه ناب زیست تولید میگردد.

قیمت این نوع خاص محصول از لوله دوجداره فاضلابی در حدود 25 تا 70 درصد گرانتر است. نمونه پی وی سی لوله زهکشی معروف به لوله زهکش پی وی سی از سایز 110 تا 500 تولید میشود و سوراخهای آن بصورت شیار زنی انجام میشود و نه سوراخ‌های مته‌ای.

الیاف دور لوله کاروگیت زهکش که به آنها ژئوتکستایل گفته میشود تا سایز 200 در نوع پی وی سی بصورت آماده موجود می‌باشد. در سایزهای بالای لوله زهکش شما قطعا می بایست به سراغ لوله کاروگیت زهکش بروید و دور لوله‌ها را ژئوتکستایل بپیچید و یا با گونی دور آن را محصور نمایید.

قسمت پایین لوله زهکش اصولا نباید سوراخکاری شود تا بتواند آب وارد شده به درون لوله از قسمت فوقانی را به سمت ایستگاه پمپاژ منتقل نماید. نحوه شیار زنی و یا سوراخکاری و همچنین قطر سوراخها و فاصله آنها بسته به سایز لوله و میزان آب موجود در زیر زمین قابل تغییر می‌باشد.

لوله کاروگیت مخابراتی

فیبرهای نوری و کابلهای مخابراتی نیاز دارند درون غلافی قرار گیرند تا ضمن جلوگیری از پوسیدگی، در معرض خرابکاری جوندگان قرار نگیرند. از این رو می بایست از لوله کاروگیت مخابراتی که اصولا دارای قطر 110 میلیمتر می‌باشد استفاده نمود.

لوله کاروگیت مخابراتی

قبل از اینکه لوله پلیکا بدلیل بالا رفتن قیمت افزودنی‌های آن دچار افزایش قیمت گردد، اصولا از آن برای غلاف کابلهای مخابرات استفاده میشد. لیکن در حال حاضر قیمت لوله کاروگیت مخابراتی بدلیل اینکه تمامی مواد اولیه توسط شرکتهای پتروشیمی در ایران تامین میشود از قیمت لوله پلیکای مخابراتی مناسب تر می‌باشد.

جهت خرید لوله غلاف کابلهای مخابراتی و فیبرهای نوری با شرکت ناب زیست تماس بگیرید.

نمونه سایزها و کاربردهای لوله پلی اتیلن کاروگیت

فروش لوله کاروگیت

تصویر فوق یک شاخه لوله 6 متری لوله خرطومی فاضلاب با سایز 200 را نشان می دهد. سایزی که بسیار زیاد در انتقال فاضلاب داخل محوطه‌های کارخانجات، معابر شهری، جوی‌های آبیاری درون باغات مورد استفاده قرار می گیرد. شاخه‌های لوله کاروگیت از سایز 110 تا 1000 میلیمتر با استفاده از کوپلر و واشر بهم متصل و آبندی میگردند.

لوله‌ها بصورت یکسر کوپلر تولید می‌شوند و در هنگام اجرا با کمک واشر بصورت نر و مادگی بهم اتصال پیدا میکنند. از سایز 1200 تا 3000 میلیمتر بصورت جوشی بهم متصل می‌شوند و دو نوع جوش اکستروژن و الکتروفیوژن برای جوشکاری لوله‌های پلی اتیلن دوجداره استفاده میشود.

لوله دو جداره کاروگیت

در تصویر بالا سه راهی لوله فاضلابی سایز 200 میلی متر شرکت ناب زیست به تصویر کشیده شده است. از این اتصال بمنظور تقسیم یک لوله اصلی به چند انشعاب کوچک تر استفاده میگردد.

فیلم زیر مربوط به تست رینگ استیفنس لوله‌های کاروگیت در آزمایشگاه مستقر در کارخانه ناب زیست می‌باشد. حداقل مقاومت مکانیکی مورد پذیرش توسط اداره استاندارد و وزارت نیرو در تولید لوله دوجداره فاضلابی 31.5 کیلو نیوتن بر متر مربع می‌باشد.

بازرس و کارشناسان مقیم اداره استاندارد بصورت شبانه روزی با حضور در مراحل مختلف تولید حق دارند با هر یکی از تستهای 13 گانه تمهیدات لازم برای عدم عدول کارخانه تولیدکننده لوله کاروگیت از شرایط استاندارد را فراهم آورند.

تصویر زیر لوله کاروگیت 3 متری ناب زیست را نشان میدهد. این محصول بصورت زهکش در زیر فونداسیون ساختمانها و زمینهای چمن ورزشگاه‌ها بمنظور زهکشی آب و انتقال آن به خطوط اصلی، و همچنین انتقال آب مناطقی که سطح آب آنها در مقطعی از سال بالا می آید مورد استفاده قرار می گیرد.

قاعده اصلی در لوله‌های پلی اتیلن فاضلابی زهکش این است که 180 درجه بالای لوله سوراخکاری شده و قسمت پایین آن بدون سوراخکاری باقی بماند تا آبی که از بالا وارد کانال میشود در قسمت پایین لوله به سمت مسیرهای مشخص هدایت شود.

لوله دوجداره فاضلابی

قیمت لوله کاروگیت 1401/03/9

قیمت لوله کاروگیت با توجه به فاکتورهای مختلف مشخص میشود. از مهمترین عوامل مؤثر در تعیین قیمت لوله کاروگیت میتوان به موارد زیر اشاره کرد:

  • طول، قطر و ابعاد لوله
  • کاربری لوله کاروگیت
  • ضخامت دیواره و نوع مواد اولیه پلی اتیلن که در ساخت استفاده شده است.

قیمت لوله کاروگیت بر حسب واحد وزن لوله تعیین میگردد. طول شاخه لوله، قطر و وزن در قیمت این محصول نقش اساسی دارد. هر چه لوله کاروگیت از مواد مرغوب تر و تحت شرایط استانداردتری تولید شده باشد، قیمت آن نیز بیشتر خواهد بود. همچنین برای مشخص شدن قیمت لوله کاروگیت باید نوع کاربری و محل نصب کاملا مشخص شود. نقشه کامل از طرح اجرایی برای این لوله‌ها میتواند در این زمینه بسیار مفید باشد.

قیمت لوله کاروگیت

لوله کاروگیت بر اساس مقدار فشاری که باید به صورت ثقلی تحمل کند، اندازه یا قطر دهنه و متراژی که توسط خریدار سفارش گذاشته میشود میتواند دارای قیمت‌های متفاوتی باشد. برای مثال قیمت لوله کاروگیت سایز 1000 با سایز 300 یا 250 بسیار متفاوت خواهد بود. همچنین در محاسبه قیمت لوله‌های فاضلابی کاروگیت هزینه حمل و نقل و باربری را نیز باید در نظر بگیرید. در حالت کلی قیمت این لوله‌ها از 70.5 هزار تومان در هر متر آغاز و تا 32.400.000 تومان تا سایز 3000 میلی متر با مقاومت مکانیکی 64 کیلیونیوتن بر مترمربع میتواند متغیر باشد.

لیست قیمت بروز لوله‌های کاروگیت ناب زیست

در ادامه جدول بروز لیست قیمت امروز 9 خرداد سال 1401 (2022/05/30) ارائه گردیده است و در ابتدای هر روز بروزرسانی میشود. بدلیل ثابت بون قیمت مواد اولیه، قیمتها نسبت به روز یکشنبه 8 خرداد کاهشی اندک نداشته است.

قطر داخلی

حداقل قیمت به ریال

حداکثر قیمت به ریال

125 میلیمتر

720.000

845.000

160 میلیمتر

870.000

1.060.000

200 میلیمتر

970.000

1.405.000

250 میلیمتر

1.460.000

2.015.000

315 میلیمتر

2.425.000

3.168.000

400 میلیمتر

3.365.000

4.960.000

500 میلیمتر

5.765.000

13.220.000

600 میلیمتر

8.165.000

19.810.000

700 میلیمتر

11.050.000

23.150.000

800 میلیمتر

13.500.000

30.000.000

900 میلیمتر (سفارش بالای 100 متر)

18.300.000

34.700.000

1000 میلیمتر

20.800.000

46.900.000

1200 میلیمتر

32.450.000

66.800.000

1400 میلیمتر

39.850.000

88.800.000

1500 میلیمتر

42.100.000

93.750.000

1600 میلیمتر

44.300.000

110.500.000

1800 میلیمتر

62.200.000

155.000.000

2000 میلیمتر

77.900.000

192.700.000

2200 میلیمتر

108.200.000

231.300.000

2400 میلیمتر

127.100.000

270.250.000

2500 میلیمتر

161.300.000

293.400.000

3000 میلیمتر

196.800.000

324.900.000

گروه صنعتی ناب زیست انواع لوله کاروگیت و اتصالات پلی اتیلن را با بهترین کیفیت در اختیار کارفرمایان گرامی قرار دهد. تمام انواع لوله‌های فاضلابی کاروگیت شرکت ناب زیست مطابق با استانداردهای جهانی تولید میشوند. مشتریانی که تمایل به راه اندازی خطوط لوله‌کشی لوله‌های کاروگیت را دارند با اطمینان خاطر از کیفیت لوله‌ها میتوانند این محصولات را با قیمت مناسب از این شرکت خرید کنند.

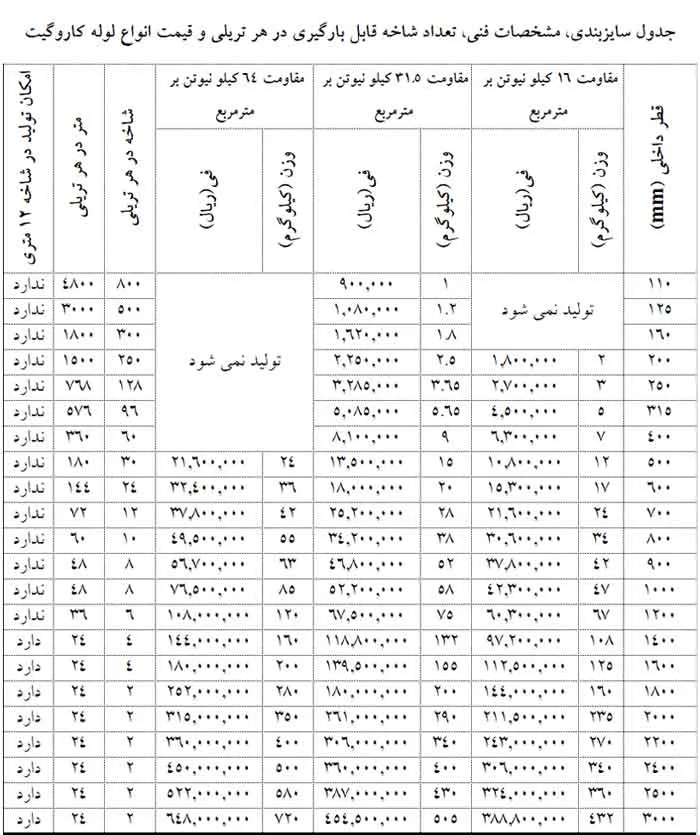

سایزبندی لوله کاروگیت

ناب زیست بعنوان یکی از بزرگترین تولید کنندگان لوله کاروگیت در ایران توانایی تامین این محصول از سایز 110 میلیمتر تا 3200 میلیمتر را دارد.

دانلود کاتالوگهای لوله‌های کاروگیت با سایزهای مختلف

در ادامه به عناوین سایز لوله کاروگیت اشاره می نمائیم.

لوله کاروگیت سایز 110 میلیمتر – 4 اینچ

لوله کاروگیت 110 کاربرد خیلی کمتری دارد چرا که جریان فاضلاب دارای منحنی سینوسی می‌باشد و در برخی از مقاطع هیچونه فاضلابی وارد لوله نمیگردد. لذا خشک شدن فاضلاب درون لوله‌ها و جریان مجدد باعث گرفتگی لوله‌های فاضلاب میگردد. در برخی موارد نیز این حجم به قدری بالاست که بدلیل وجود جامدات سنگین میتواند براحتی باعث گرفتگی خط لوله گردد.

لوله پلی اتیلن فاضلابی سایز 110 میلیمتر یا 4 اینچ، فقط در یک مقاومت مکانیکی قابل تولید است: 31.5 کیلونیوتن بر متر مربع. شاخه‌های این سایز لوله 6 متری هستند.

لوله کاروگیت سایز 125 میلیمتر

شاخه‌های لوله کاروگیت 5 اینچ اصولا بصورت 6 متری بوده و در صورت استفاده بمنظور قالب یا رایزر شیرها و فلکه‌های آب میتواند در سایزهای 70 سانت تا یک متری نیز تولید شود. مقاومت مکانیکی لوله پلی اتیلن فاضلابی دوجداره 125 میلیمتر نیز صرفا 31.5 می‌باشد.

در جمع آوری فاضلاب از خانه‌های تک و دو واحده در کوچه‌های 8 متری از سایز 125 استفاده میشود. یکی دیگر از استفاده‌های سایز 125 میل جویهای آب باران است. در این صورت می بایست بخشی از سطح لوله بریده شود و با درب فلزی پوشانده شود تا بهنگام ضرورت استفاده از پاروی تمیزکاری مشکلی پیش نیاید.

لوله کاروگیت 160 – لوله فاضلاب پلی اتیلن سایز 6 اینچ

لوله دوجداره پلی اتیلن فاضلابی 160 میلیمتر در کوچه‌های ده متری از این سایز استفاده میشود. مشخصات فنی شامل مقاومت مکانیکی کوتاه مدت و بلند مدت، قطر داخلی، ضخامت و قطر بیرونی لوله کاروگیت 160 م. م تولیدی شرکت ناب زیست در لینک کاتالوگها برای دانلود و مطالعه قرار داده شده است.

لوله کاروگیت 200 – لوله پلی اتیلن فاضلابی 8 اینچ

لوله کاروگیت 200 میلیمتر معادل 8 اینچ انگلیسی بهمراه 250 یکی از پر کاربردترین سایزها می‌باشد. کارخانه‌های قدر و قدیر با وجود داشتن 4 خط تولید، همواره دو خط تولیدشان درگیر تولید سایز 200 و 250 می‌باشد.

sn و sr تاثیر زیادی در قیمت این محصول دارد. قیمت لوله فاضلابی پلی اتیلن کاروگیت سایز 200 در مقطع فعلی که هر تن مواد 115 میلیون تومان است. بر حسب نوع بازرسی اعمال شده بهنگام تولید و مقاومت مکانیکی بلند و کوتاه مدت از 280 هزار ریال تا 440.000 به ازای هر متر با اتصالات می‌باشد.

لوله کاروگیت 200 با SN4 لوله‌ای است با قطر داخلی 20 سانت و قطر خارجی 230 میلیمتر و بیشتر بمنظور جمع آوری فاضلاب در ابتدای خطوط انتقال استفاده میشود. در حقیقت بمنظور جمع اوری پساب خروجی از واحدهای مسکونی و انتقال تا منهول در کوچه‌های 8 متری از این سایز لوله استفاده میشود. SR در این لوله معادل 16 خواهد بود.

چنانچه لوله با قطر 200 میلیمتر مورد درخواست باشد و مشتری قصد خرید محصولی با مقاومت مکانیکی 31.5 کیلو نیوتن را داشته باشد جمع ارتفاع پروفیل و تیکنس بدنه لوله معادل 240 میلیمتر خواهد بود.

لوله کاروگیت سایز 315 میلی متر

این سایز لوله دارای قطر داخلی 315 میلی متر و قطر خارجی 367 میلیمتر می‌باشد. تقریبا به جرات میتوان گفت لوله پلی اتیلن فاضلابی 315 یکی از پرکاربردترین لوله‌های دوجداره پلی اتیلنی کاروگیت می‌باشد.

وزن این سایز از 5 کیلو در هر متر با کوپلر و واشر آغاز و تا 5.9 کیلو در هر متر ادامه دارد. نرو مادگی یکی از اجزاء چسبیده به این لوله‌های می‌باشد لذا دقت کنید بهیچ عنوان بابت خرید کوپلر و واشر لوله کاروگیت بصورت مجزا فروشنده از شما پول اضافی دریافت ننماید.

قیمت لوله کاروگیت 315 از 67 هزار تومان در هر متر آغاز و تا 110 هزار تومان با اتصالات ادامه دارد. این تفاوت قیمت مربوط به sn و sr لوله‌ها می‌باشد.

بیشترین مصرف این سایز در جمع آوری و انتقال فاضلاب در خیابانهای با عرض 20 متر به بالا می‌باشد. در صورت تولید این لوله در شرایط استاندارد بدون نگرانی میتوان لوله کاروگیت 315 را تا عمق 7 متر دفن نمود. در صورت نیازه به دفن لوله در عمقی بیشتر از 7 متر و یا استفاده بصورت زهکش بدلیل پایین آمدن مقاومت مکانیکی می‌باید لوله با مقاومت 64 کیلو نیوتن بر متر مربع تولید و در اختیار خریدار قرار داد.

در این حالت لزوما می‌بایست تولیدکننده در تزریق مواد بیشتر به اکسترودر (دستگاه اکستروژن پلاستیک) دقت نماید و خریدار ضمن اعلام دقیق شرایط نصب می‌بایست به هنگام نصب بعد از کمپکت زیر لوله تا 95 درصد تراکم نسبت به خاکریزی مرحله و کمپکت خاک اطراف با خاک سرند شده اقدام نماید.

استفاده از بتن دور لوله در صورت استفاده حتی تا عمق 10 متر در صورت رعایت دستورالعمل نصب کارخانه ناب زیست نیاز نخواهد بود.

مقدار لوله 315 کاروگیتی که در هر تریلی حداکثر میتوان بارگیری نمود 504 متر می‌باشد که بدین منظور نیاز به پایه‌های مخصوصی است که در برخی از کارخانه‌ها این شرایط فراهم می‌باشد.

لوله کاروگیت سایز 400 میلی متر

این سایز از لوله‌های فاضلابی دارای قطر داخل به داخل 40 سانتی متر و قطر بیرون به بیرون (تاج به تاج) 459 میلیمتر می‌باشد. حداکثر متراژی که توسط یک تریلی ترانزیت میتوان لوله کاروگیت 400 بارگیری نمود معادل 360 متر می‌باشد.

لوله کاروگیت 400 میلی متر در دو تیپ سبک و سنگین تولید میشود که وزن این لوله‌ها با کوپلر و واشر از 7 تا 9.8 کیلو ادامه دارد. قیمت لوله مذکور از 90 هزار تومان در هر متر آغاز و تا 168 هزار تومان بسته به مقاومت لوله‌ها، سبکی یا سنگینی لوله و نهایتا نوع استفاده اعم از ساخت منهول، هندهول، لندفیل، آشغالگیر، استفاده بصورت جوی آب روی زمین، شوتینگ زباله، غلاف لوله‌ها آب و سیمهای برق و مخابرات و شیرهای برقی و… و البته مقدار سفارش لوله کاروگیت 400 متغییر خواهد بود.

لوله فاضلابی دوجداره 500 میلیمتر

این سایز لوله‌های دوجداره پلی اتیلنی دارای قطر داخلی 20 اینچ و در حالت استاندارد قطر خارجی 22 اینچ می‌باشد. مهمترین کابرد این لوله‌ها استفاده درون اگوی شهری بوده و در لوله‌های 6 و 12 متری بصورت کوپلر سرخود و بدون کوپلر و واشر در مقاومتهای 16 و 31.5 کیلونیوتن معادل sn4 و sn8 تولید میشود.

قیمت لوله کاروگیت 500 بسته به وزن آن که از 11 تا 18 کیلو بسته به رینگ استیفنس و نوع دستگاه که میتواند چینی، آلمانی و یا آمریکایی باشد تغییر میکند و در دامنه 160 هزار تومان تا 249 هزار تومان و در صورت زهکش شدن بسته به نقشه زهکشی نهایتا تا 320 هزار تومان متغیر خواهد بود.

لوله کاروگیت 600 میلیمتر

لوله کاروگیت 600 با قطر داخلی و 708 میلیمتر قطر بیرونی به صورت شاخه‌های 6 متری و در صورت سفارش 12 متری با مقاومتهای مکانیکی 16، 31.5 و 64 کیلونیوتن که هرکدام مصرف خاصی به لحاظ نوع سطح خاک فشار بار سطحی و زیر سطحی دارند به صورت اتصال سرخود (کوپلر و واشر) تولید و عرضه میگردد.

از لوله کاروگیت سایز 600 میلیمتر بیشتر برای استفاده در شبکه جمع آوری فاضلاب، انتقال آبهای سطحی، تولید منهول و هندهولهای پلی اتیلن، و بیشترین استفاده از این لوله جهت آدم رو برای مخازن سپتیک تانک نصب میگردد.
بارگیری لوله کاروگیت 600 در هر ترانزیت متراژ 144 متر معادل 24 شاخه 6 متری، بارگیری در ماشین جفت 66 متر معادل 11 شاخه و در خاور 54 متر معادل 9 شاخه میتوان بارگیری کرد.

لوله کاروگیت سایز 700 میلیمتر

لوله کاروگیت 700 یکی از کم کاربردترین نوع این لوله‌ها در جهان می‌باشد. علت این موضوع ملاحظات طراحی توسط شرکتهای مهندسین مشاور می‌باشد که ترجیح می‌دهند به جای لوله 700 از سایز 800 استفاده کنند. قطر داخلی لوله 700 معادل 28 اینچ می‌باشد و قطر خارجی آن بستگی به مقاومت و نوع کاربری آن که در چه سطحی از زمین قرار گیرد، و وجود یا عدم وجود ترافیک از 745 میلیمتر آغاز و تا 812 میلیمتر ادامه دارد.

در ایران تنها کارخانه ناب زیست و آذرآوند بهمراه شرکت قدر توانایی تولید لوله کاروگیت 700 را دارند. شاخه‌های این سایز لوله در 95 درصد موارد 6 متری می‌باشد مگر در زمانهایی که سفارش بیش از 500 متر توسط متقاضی برای کارخانه ارسال گردد. کوپلر و واشر نیز از انتخابهای خریدار می‌باشد که میتواند بصورت جوشی نیز این سایز لوله را نصب نماید.

مهمترین کاربرد لوله کاروگیت 700، جمع آوری فاضلاب در خیابانهای با عرض 30 متر، منهولهای فاضلابی، شبکه‌های جمع آوری و انتقال فاضلاب درون شهرکهای صنعتی و محوطه کارخانجات می‌باشد.

قیمت لوله کاروگیت 700 از 280 هزار تومان در پایین‌ترین کیفیت آغاز و تا 440 هزار تومان در بازرسی سطح یک، دارای کوپلر سرخود بهمراه واشر و مقاومت 64 کیلونیوتن ادامه دارد.

کارخانه ناب زیست بدلیل تولید محصولات در قزوین نسبت به کارخانه‌های تبریز برای مشتریان شرق کشور از مزیت نسبی در بهای تمام شده برخوردار است.

سایزبندی لوله کاروگیت 800 تا 3200

علت اینکه لوله کاروگیت سایز 800 تا 3200 ملیمتر را در سایز بندی جدا نمودیم این است که روش تولید در سایز 800 میلیمتر به بالا از حالت کروگیتی به حالت اسپیرال کاروگیت و در سایز 2500 به بالا به حالت کورتیوب و یا اسپیرال رو صاف، تو صاف تغییر میکند.

در ادامه ما بدلیل پر کار برد بودن اصطلاح لوله کاروگیت برای لوله‌های پلی اتیلن فاضلابی از ذکر کلمه اسپیرال کاروگیت خودداری نموده و تمامی سایزها را تحت عنوان لوله فاضلاب کاروگیتی یاد می‌نمائیم.

لیست قیمت لوله کاروگیت فاضلابی

لوله کاروگیت سایز 800 میلیمتر – 30 اینچ

لوله فاضلاب کاروگیت 800 میلی متر معادل 80 سانتی متر دهانه داخلی دارد. ضخامت بیرونی این سایز بستگی به مقاومت مکانیکی لوله از 845 میلیمتر تا 933 میلیمتر متغیر است. کاربرد اصلی سایز 800 بمنظور جمع آوری و انتقال فاضلاب در خیابانهای اصلی تا خیابانهای با عرض 20 متر شهرهاست.

حمل و نقل این سایز از لوله‌ها بسیار دشوار است و شرکتهایی که تجربه ترانزیت و صادرات این محصول را دارند با داشتن پایه‌هایی که در اختیار رانندگان قرار میدهند امکان بارگیری تا 72 متر لوله در یک ترانزیت را فراهم میکنند.

ممکن است دو کارخانه تولیدکننده 800 میلیمتری قیمتی مساوی در پیش فاکتور خود ارائه نمایند. لیکن یک کارخانه نسبت به حمل 72 متر و دیگری 48 متر در یک تریلی اقدام نمایند. بهنگام پرداخت هزینه باربری متوجه خواهید شد کارخانه‌ای که با یک تریلی مقدار بیشتری فرستاده است حداقل 5 درصد در قیمت محصول به کاهش هزینه شما کمک نموده است.

لوله کاروگیت 1200

لوله کاروگیت 1200 میلیمتر در مقاومتهای 8 تا 64 کیلو نیوتن قابل تولید می‌باشد. در صورت تولید لوله با سایز 1200 بصورت مسلح امکان بالا بردن مقاومت تا 128 کیلونیوتن بر متر مربع نیز میسر خواهد بود. بیشتر کاربرد این سایز در شبکه‌های جمع آوری فاضلاب در معابر شهری و خیابانهای با عرض 30 متر می‌باشد.

همچنین در مواقعی که در جاده‌ها کارفرما قصد ساختن پل را دارد میتوان از لوله کاروگیت ارزان با سایز 1200 استفاده کرد. در این حالت نیاز به بالا بردن مقاومت تا حتی 16 کیلونیوتن هم نخواهد بود و میتوان با سایز 1200 با مقاومت 4 کیلونیوتن این موضوع رو به سر انجام رساند. چرا که در این حالت لوله مذکور نقش قالب بتن را بازی خواهد نمود.

لوله اسپیرال کاروگیت 1400 میلیمتر

این سایز لوله در پل سازی بسیار استفاده میشود. در صورت تولید این سایز لوله در مقاومت مکانیکی 31.5 کیلونیوتن بر متر مربع میتوان براحتی لوله کاروگیت 1400 میلیمتر را تا عمق 13 متر زیر خاک بدون سازه نگهبان دفن نمود. در این صورت زیر جاده‌ها میتوان از این سایز لوله استفاده نمود و قالب بندی و بتن ریزی زیر جاده‌های آسفالته را از عملیات عمرانی حذف نمود.

تولیدکننده لوله کاروگیت

لوله کاروگیت سایز 1600 میلیمتر

یکی از پرکاربردترین سایز این محصول در جهان اندازه 1600 میلیمتر (63 اینچ) می‌باشد. این سایز در شبکه‌های جمع آوری فاضلاب از مهمترین لوله‌ها می‌باشد. چرا که سطح مقطع دو متر مربعی ایجاد شده در دهانه آن امکان انتقال دبی فاضلاب تا 160 مترمکعب در ساعت را فراهم می‌نماید.

در حقیقت لوله کاروگیت 1600 میلیمتر قابلیت دارد پساب فاضلاب ده هزار نفر را که بصورت همزمان در حال استفاده از سرویسهای بهداشتی و حمام هستند به سمت تصفیه خانه فاضلاب هدایت نماید. یکی دیگر از کاربردهای لوله پلی اتیلن فاضلابی 1600 میلیمتر استفاده بمنظور ساخت مخازن سپتیک و پکیج تصفیه فاضلاب می‌باشد.

مقاومت مکانیکی لوله فاضلاب پلی اتیلنی کاروگیت 1600 میلی متر در مقاومت حلقوی 4 تا 64 کیلو نیوتن بدون نیاز به مسلح نمودن و بعد از این مقاومت مکانیکی تا 128 کیلو نیوتن بر متر مربع با لوله‌های مسلح قابل تامین می‌باشد. استاندارد رینگ استیفنس سایز لوله فاضلابی 1600 معادل 31.5 کیلو نیوتن بر متر مربع است که در صورت رعایت این موضوع قطر بیرونی لوله مزبور معادل 1900 میلیمتر خواهد شد.

لوله کاروگیت سایز 1800 میلیمتر

این سایز ار لوله پلی اتیلن فاضلابی بعنوان خطوط اصلی انتقال فاضلاب در شهرهای با جمعیت کمتر از 1.5 میلیون نفر و بیشتر از 900 هزار نفر در معابر اصلی مورد استفاده قرار میگیرد. قطر داخلی آنها 1.8 متر و قطر بیرونی آن بسته به مقاومت 16 تا 64 کیلونیوتن از 2000 میلیمتر تا 2120 میلیمتر تغییر میکند.

ارتفاع پروفیل در لوله کاروگیت استاندارد سایز 1800 میلیمتر حدودا 10 سانتی متر می‌باشد، لذا عرض ترانشه محل دفن را می‌بایست بر اساس استانداردهای نصب که ذیلا به آن اشاره شده است خاکبرداری نمود.

قیمت فروش لوله کارگیت سایز 1800 میلیمتر از حاصلضرب قیمت مواد اولیه در وزن هر متر این محصول که در مقاومت‌های 16، 31.5 و 64 بترتیب برابر 170، 239 و 320 کیلو می‌باشد بدست خواهد آمد.

نصب لوله کاروگیت

طیف گسترده‌ای از لوله با جنسهای مختلف وجود دارد که بصورت دفنی برای انتقال یا ذخیره سازی فاضلاب استفاده میشود. تمامی لوله‌ها به دو گروه اصلی لوله‌های صلب و انعطاف پذیر تقسیم میشوند. در حالیکه لوله‌های صلب و انعطاف پذیر رفتارهای کاملا متفاوتی در شرایط نصب از خود نشان میدهند، اما روش نصب و کیفیت آن برای هر دو گروه از اهمیت یکسانی برای عملکرد موفقیت آمیز در بلند مدت برخودار است.

زمانی که لوله‌ها با جنسهای مختلف را بررسی میکنیم، استحکام سیستم به خود لوله و خاک دربرگیرنده آن بعنوان دو مولفه‌ای که با یکدیگر در اندرکنش هستند وابسته است. به اصطلاح تحت عنوان سیستم خاک-لوله تعریف میشوند که در آن و خاک و لوله جمعا باهم بارهای وارده را تحمل میکنند.

توصیه‌های موجود در این دستورالعمل نصب بر پایه استاندارد ASTM D2321 “روش استاندارد برای نصب و کارگذاری دفنی لوله‌های ترموپلاستیک برای مصارف فاضلابی و سایر کاربردهای ثقلی” می‌باشد. در بخش بعدی درباره جابجایی و حمل در محل نصب (کارگاه)، حفر ترانشه، انتخاب خاکریز و جایگذاری و همچنین چند جنبه دیگر از مشخصات فنی نصب لوله کاروگیت بحث میکنیم.

نصب لوله کاروگیت

کارخانه لوله کاروگیت

بمنظور خرید این محصول درمقدار وسیع ما پیشنهاد مینمائیم حتما خریدتان را از کارخانه انجام دهید. ولی در صورتی که مقدار خرید اندک باشد میتوانید از تامین کننده‌های جزء تهیه نمائید. ناب زیست بعنوان یکی از بزرگترین تولید کنندگان لوله کاروگیت در ایران همچون کارخانه قدر و کارخانه گاز لوله، طیف وسیعی از سایزهای این محصول را تولید و با مقاومت مکانیکی 4 کیلو نیوتن تا 128 کیلو نیوتن در اختیار کارفرمایان قرار میدهد.

این لوله‌های پلی اتیلن فاضلاب کاروگیت بدلیل اینکه حجم زیادی دارند ولی در عوض وزن زیادی ندارند هزینه حمل و نقل بالایی را شامل میشوند. لذا خرید آن بطور مثال برای شهر مشهد از تولیدکننده‌ای در شهر تبریز با قیمتی کمتر در صورتی که هزینه حمل را در آن لحاظ ننمائید کاری اشتباه خواهد بود.

کارخانه لوله کاروگیت

موضوع قیمت تمام شده و تامین یک شاخه از این محصول علاوه بر ضرورت بر تاکید کیفیت بالای مواد اولیه مصرفی در تولید دوجداره حتما می‌باید دربرگیرنده قیمت پایین و تعداد بالای شاخه‌های بارگیری شده درون یک تریلی معیاری مناسب برای خریدی بصرفه باشد.

چرا فروش اقساطی لوله کاروگیت غیر ممکن است؟

با توجه به اینکه قیمت مواد اولیه‌ای که بمنظور تولید لوله کاروگیت مورد استفاده قرار میگیرد در تابلو بورس اوراق بهادار قیمت میخورد و بصورت هفته‌ای این قیمتها تغییر میکند. در نتیجه همچون قیمت طلا، قیمت لوله‌ها نیز بصورت لحظه‌ای تغییر میکند. لذا بعد از فروش محصول بلافاصله می‌بایست مواد اولیه‌ای که از انبار خارج میشود تامین گردد تا کارخانه تولیدکننده با کسری مواد اولیه مواجه نگردد.

پراکندگی جغرافیایی تولیدکنندگان لوله‌های کاروگیت

با توجه به میزان قابل توجه نیاز به این محصول در کشور و همچنین موضوع حمل و نقل آن کارخانه‌های مختلفی در شهرهای کشور در این زمینه فعالیت میکنند.

لوله کاروگیت تبریز

تبریز مرکز آذربایجان شرقی است که اصولا کارخانجات تولیدی و تامین کننده تجهیزات مورد نیاز شرکتها و مردم استان در این شهر تولید و توزیع میشود. بطور مثال کسی که در شهرستان مرند یا صوفیان و یا مراغه زندگی میکند و نیاز به این محصول دارد در صورت عدم تامین این نوع خاص از لوله در شهر خود توسط فروشندگان شهرستان، احتمالا در گوگل “لوله کاروگیت تبریز” را جستجو خواهد نمود.

در نهایت با توجه به حداقل هزینه‌ای که در بحث هزینه‌های حمل و نقل وجود خواهد داشت از یکی از شرکتهای تولیدکننده لوله پلی اتیلن فاضلابی تبریز این مشکل را مرتفع خواهد نمود.

فروش لوله کاروگیت اصفهان

اصفهان نیز همچون تبریز دارای شرکتهای صنعتی بسیار زیادی است که بواسطه مرکزیت این استان و وجود شرکتهایی همچون فولاد مبارکه اصفهان و ذوب اهن اصفهان و حجم تقاضای زیاد محصولات صنعتی امروزه بعنوان یکی از قطبهای صنعتی ایران معرفی میشود. لوله کاروگیت اصفهان نه تنها در خود شهر و استان اصفهان بلکه در استانهای کرمان، کهکیلویه و بویر احمد، چهارمحال و بختیاری، اراک و…. توسط متقاضیان در جستجوگر گوگل بارها جستجو میگردد.

خاک اصفهان همچون خاک سراسر ایران دارای تنوع زیادی است. لذا باید دقت نمود در هنگام نصب در هر یکی از انواع مختلف خاک حداقل مقاومت مکانیکی 31.5 کیلونیوتن بر متر مربع را داشته باشد. برای استفاده از این لوله با مقاومت مکانیکی پایین تر در هر پروزه حتما می‌بایست دور آن را با بتن پوشاند تا نیروی نقطه‌ای یا سطحی که به بدنه لوله وارد میشود باعث شکستن و از بین رفتن آن نگردد.

شرکت ناب زیست بزرگترین توزیع کننده این محصول در اصفهان می‌باشد. برای استعلام قیمت با هزینه حمل به اصفهان میتوانید با شماره‌های شرکت تماس بگیرید و از این مهم اطلاع یابید.

لوله کاروگیت شیراز

شهر شیراز مرکز استان فارس می‌باشد. فاصله این شهر تا تهران 895 کیلومتر و تا اصفهان 481 کیلومتر و تا بندر بوشهر 320 کیلومتر است. این فاصله‌ها باعث شده بسیاری از شرکتهایی که در استان فارس در حال فعالیت هستند برای تامین مایحتاج خود نسبت راه اندازی شهرک صنعتی در شهر شیراز اقدام نمایند.

لوله کاروگیت شیراز نیز بدلیل نیاز به جمع آوری و انتقال فاضلاب صنعتی و انسانی بسیار زیادی که در مناطق ویژه اقتصادی همچون عسلویه تولید میشود عبارتی بسیار حائز اهمیت از نظر گوگل می‌باشد. بمنظور تهیه این لوله‌های فاضلابی میتوانید با بزرگترین تولیدکننده لوله فاضلاب پلی اتیلنی تماس بگیرید و کارشناسان ما قیمت و مدت زمان تولید و ارسال آن را به شهر شیراز را به شما اعلام نمایند.

لوله کاروگیت مشهد

مشهد بدلیل همجواری با افغانستان از یک سو و ترکمنستان از سوی دیگر بعنوان یکی از مبادی اصلی صادرات به خارج از کشور می‌باشد. مشهد همچنین بدلیل وجود تعداد بسیار زیاد پروژه عمرانی و استفاده از بودجه‌های خاص عمرانی امروزه مورد توجه تمامی پیمانکاران دارای صلاحیت کشور می‌باشد. بدلیل تراکم بالای آپارتمان سازی در شهر اهمیت لوله کاروگیت مشهد نیز زیاد است لذا ناب زیست تصمیم گرفته است تا با احداث بزرگترین انبار در مشهد تامین کننده سطح وسیعی از نیاز شرکتها و حتی ادارات آب و فاضلاب استان خراسان باشد.

در سایزهای کوچک لوله فاضلابی دوجداره تا 400 میلیمتر هزینه سرانه حمل برای هر متر معادل 3 هزار تومان خواهد بود ولی در سایزهای بالاتر می‌بایست قیمت لوله را هزینه حمل تجمیع نموده و تقسیم بر مقدار لوله‌ای که درون ماشین بارگیری شده است نمود.

لوله کاروگیت قزوین

لوله کاروگیت قزوین یکی از معتبرترین مارکهای تولیدی در ایران می‌باشد. بدلیل مرکزیت قزوین در کشور اغلب تولید کنندگان علاقه دارند این نوع محصول را در این شهر تولید کنند. مهمترین فاکتور در این تصمیم گیری هزینه حمل به سراسر کشور است. استان قزوین با دارا بودن تنها یک درصد از مساحت ایران نزدیک به ده درصد در اقتصاد و تولیدات کشور نقش دارد. قزوین یکی از صنعتی‌ترین شهرهای ایران دارای 5 شهرک صنعتی به نامهای شهرک صنعتی لیا قدیم، شهرک صنعتی لیا جدید، شهرک صنعتی کاسپین، شهرک صنعتی البرز و… می‌باشد.

بمنظور تامین لوله پلی اتیلن فاضلابی در قزوین بهترین روش این است که شما به یکی از شهرکهای صنعتی قزوین سر بزنید و یکی از تولید کنندگان را انتخاب کنید. سایزهای متنوع تولیدی دست شما را در تامین این نوع خاص از لوله باز خواهد گذاشت.

کارخانه لوله کاروگیت قم

تقاضای این محصول در شهرهای مختلف ایران و جهان بدلیل مزایای بسیار زیاد آن نسبت به لوله‌های بتنی و فلزی در حال افزایش است. شهرهایی که در مرکز ایران قراردارند همچون تهران، قزوین، قم و سمنان بدلیل مرکزیت در ارسال بار کارخانجات بیشتری را درخود جای داده اند.

شهر قم پایتخت مذهبی ایران بدلیل اجرای پروژه‌های جمع آوری فاضلاب در سطح شهری و جمع آوری پساب فاضلاب در شهرکهای صنعتی قطعا نیاز به این محصول در سایزهای مختلف زیادی خواهد داشت.

ناب زیست با انباری بزرگ در شهر قم بعنوان کارخانه لوله کاروگیت قم شناخته میشود چرا که هزینه حمل از شهر قزوین تا انبار قم به عهده این شرکت می‌باشد. در صورتی که انبار قم دارای لوله سایز مورد نظر خریدار نباشد تنها هزینه‌ای که به شما تحمیل خواهد شد این است که مدت زمان یک ماهه را در تحویل بار در نظر بگیرید. در صورت وجود عجله در دریافت محصول ما سعی میکنیم با کمترین قیمت باربری لوله‌های مورد نیاز شما را به دست شما برسانیم.

کارخانه لوله کاروگیت گرمسار

گرمسار شهری در استان سمنان و نزدیک‌ترین شهر به استان تهران می‌باشد که بدلیل همجواری با تهران دارای مزیت دسترسی به حداکثر امکانات در پایتخت می‌باشد. از جمله باربریهای متعدد و ارزان و در عین حال عدم وجود قوانین دست و پاگیر کارخانجات تاسیس شده در استان تهران.

کارخانه لوله کاروگیت قدیر لوله در شهر گرمسار بعنوان بزرگترین شریک تجاری ناب زیست آمادگی خود را به منظور تولید لوله پلی اتیلن فاضلابی از سایز 160 تا 1400 اعلام مینماید. سایز بالاتر از 1400 را کارخانه ناب زیست و قدیر لوله بصورت جوینت ونچر با هم تولید و در اختیار مشتری قرار میدهند. کارخانه قدیر در گرمسار برای تولید سایزهای 160 تا 800 از روش تولید به روش تزریق قالبی استفاده مینماید.

در سایزهای بزرگتر از 800 کارخانه قدیر لوله گرمسار از روش اسپیرال کاروگیت استفاده مینماید که مطابق به استانداردهای لوله‌های لهستان می‌باشد.

لوله کاروگیت اهواز

اهواز مرکز استان خوزستان یکی از پردرآمدترین شهرهای ایران می‌باشد. وجود کارخانجات پتروشیمی بسیار زیاد و سطح آب زیرزمینی بالا شرایط کاری را در این استان سخت نموده است لذا تمامی تجهیزاتی که در شهر اهواز استفاده میشود می‌بایست از بالاترین کیفیتها برخوردار باشد.

لوله کاروگیت اهواز نیز در جستجوهای گوگل بدلیل دوری از مرکز کشور و حذف هزینه‌های حمل گزاف اهمیت خاص پیدا کرده است. شرکت فولاد خوزستان و شرکت ملی حفاری ایران بزرگترین مشتریان شرکت ناب زیست دربحث لوله‌های کاروگیت می‌باشند.

لوله‌های کاروگیت اهواز در مقاومت 31.5 کیلونیوتن به بالا باید تولید شود چرا که به هیچ عنوان نوع ارزان آن در اهواز مقاومت لازم جهت انتقال فاضلاب زیرزمین با فشار آب زیرزمینی را ندارد. گواه این مدعا شرکتهایی همچون قدیرلوله پاسارگاد و قدراتصال هستند که در این خصوص خاطره خوبی ندارند.

فروش لوله کاروگیت در تهران

تهران بدلیل اجرای پروژه بیشمار عمرانی و خصوصی دارای بیشترین تقاضای خرید لوله کاروگیت می‌باشد. اکثر تولیدکنندگان این مدل لوله‌های فاضلابی دوجداره از نشاگستر گرفته تا سعادت توان، از قدیر لوله گرفته تا آذرآوند، از ناب زیست گرفته تا پایپ ایران و از پایپ گستر گرفته تا مجد ایرانیان همگی دارای دفتر فروش لوله کاروگیت در تهران هستند.

اینکه کارخانه تولید لوله کاروگیت در تهران وجود داشته باشد متاسفانه این امکان بدلیل شرایط حاد گرفتن زمین در شهرکهای صنعتی اطراف تهران میسر نیست ولی ناب زیست بعنوان نزدیک‌ترین تولیدکننده لوله‌های کاروگیت به تهران در شهر قزوین آمادگی خود را برای فروش لوله کاروگیت در تهران اعلام مینماید.

فوقا آموختیم لوله کاروگیت چیست و با سایزبندی آن آشنا شدیم. شاخص‌های استاندارد لوله‌های دوجداره کاروگیت را شناختیم و در ادامه به مراحل تولید این مدل لوله در کارخانه خواهیم پرداخت.

تولید لوله کاروگیت فاضلابی

برای تولید لوله کاروگیت ابتدا مواد اولیه تحت فرآیند اکستروژن، در اکسترودر و تحت حرارت بالا ذوب میشود. در این مرحله تنظیم دمایی بسیار اهمیت دارد زیرا در نواحی دمایی مختلف، نوع لوله و نوع پلی اتیلن متفاوت خواهد بود. سپس پلی اتیلن حاصل، از داخل محفظه‌ای تحت عنوان قالب عبور میکند و به شکل کاروگیت در می‌آید.

تولید لوله کاروگیت

 برای ایجاد حلقه در سطح خارجی لوله (به اصطلاح کاروگیت نمودن لوله)، این فرآیند تحت خلأ و به وسیله قالبهای دوار و پیوسته انجام میگیرد. در این مرحله هم تنظیم دما بسیار مهم است. در پایان خط تولید، نازلهای آب قرار دارد تا بتواند لوله کاروگیت خروجی را خنک کند. مراحل کنترل کیفیت لوله‌های تولیدی در آزمایشگاه کارخانه انجام میشود.

کنترل کیفیت

آزمایشگاه کنترل کیفیت از بخش‌های اصلی و حیاتی هر کارخانه تولید لوله کاروگیت می‌باشد که تجهیزات آزمایشگاهی باید همیشه مورد بازنگری قرار گیرند و آزمایشگاه باید گواهینامه NACI 17025 را دارا باشد. این محصولات دو جنبه مورد بازرسی و کنترل قرار می‌گیرند. در مرحله اول محصول تولیدی شرکت ناب زیست توسط پرسنل واحد کنترل کیفیت از لحاظ طول، قطر، شکل پروفیل، زبری داخل لوله و وزن هر متر لوله مورد بازرسی ظاهری قرار می‌گیرد.

سپس برای بررسی بیشتر به واحد آزمایشگاه کنترل کیفیت مجهز به تجهیزات پیشرفته آزمایشگاهی می‌باشد ارسال می‌گردد. واحد کنترل کیفیت با انجام آزمایشهای دقیق بر روی تولیدات خود بر اساس استانداردهای داخلی و خارجی توانسته است محصولات خود را با کیفیت بالا به بازار داخلی و خارجی عرضه نماید. اداره استاندارد جهانی تولید این لوله‌ها با مقاومت مکانیکی بین 16 تا 31.5 کیلو نیوتن بر متر مربع را تاکید می‌کند.

 این محصول در ایران حتما باید 31.5 کیلو نیوتن بر متر مربع مقاومت مکانیکی داشته باشد. تمامی بازرسان تاکید دارند مقاومت مکانیکی تولیدی هر شرکتی در مرحله اول باید دارای مقاومت مکانیکی 31.5 کیلو نیوتن بر متر مربع باشد.

تست رینگ استیفنس

تست رینگ استیفنس یکی از آزمون‌های کنترل کیفیت لوله‌های پلی اتیلنی دوجداره کاروگیت است. با استفاده از آن می‌توان سفتی حلقوی کوتاه مدت و بلند مدت را برای این لوله‌ها مشخص کرد. از آنجا که لوله‌های پلی اتیلنی در اعماق مختلف زمین دفن می‌شوند و با توجه به این که محل دفن آن‌ها می‌تواند محل عبور وسایل نقلیه باشد. لوله‌های پلی اتیلنی از نظر میزان بار خارجی که می‌توانند تحمل کنند، به کلاس‌های مختلفی تقسیم بندی می‌شوند.

  • Class A: 31.5 KN
  • Class B: 64 KN
  • Class C: 125 KN

شرکت سازنده لوله کاروگیت

طبق استاندارد لوله کاروگیت 9116 part3، لوله‌های فاضلابی دوجداره نباید تحت بار خارجی اعمالی روی آن‌ها بیشتر از 3 درصد قطر تغییر طول داشته باشند.

تست رینگ استیفنس با اعمال یک بار به وسیله فک متحرک خود باعث ایجاد انحراف در لوله شده و با اندازه گیری میزان تغییر قطر لوله، به محض اینکه تغییر قطر 3 درصدی رخ دهد میزان بار اعمالی خود را ثبت میکند. با استفاده از میزان بار اعمالی در تغییر قطر 3 درصدی میتوان مقدار SN(nominal stiffness) لوله را محاسبه کرد و از این طریق لوله تولیدی پلی اتیلنی را در کلاسهای کاری مختلف قرار داد.

قیمت لوله کاروگیت 250

تیم طراحی گروه صنعتی ناب زیست قبل از اقدام به تولید لوله‌های خود، با استفاده از شبیه سازیهای مکانیکی سیستم رینگ استیفنس، به بررسی سفتی حلقوی لوله‌های پلی اتیلنی دوجداره قبل از تولید آن‌ها پرداخته است.

قیمت لوله کاروگیت 300

قیمت لوله کاروگیت 400

استاندارد لوله ­کاروگیت پلی اتیلنی

این استاندارد تحت عنوان F2306/F2306M ثبت شده است؛ عددی که بلافاصله پس از عنوان آمده نشانگر سال اصلی تهیه یا در صورت بازبینی، سال آخرین بازبینی است. عدد داخل پرانتز نشانگر سال آخرین باز تایید و اپسیلون زیر متن نشان دهندۀ تغییرات ویرایشی از زمان آخرین بازبینی یا بازتایید است.

دامنه کاربرد استاندارد لوله‌های پلی اتیلنی دوجداره

    1. این مشخصات شامل الزامات و روش­های ارزیابی برای لوله­ کاروگیتی پلی اتیلنی (دیواره خارجی به شکل پروفیل کاروگیتی به همراه یک لایه آستری درونی) و اتصالات آن­ها است که قطر داخلی اسمی آنها در بازۀ 12 تا 60 اینچ [300 تا 1500 میلی­متر] قرار دارد.
    2. الزامات قید شده در این استاندارد دربرگیرنده مشخصات لوله و اتصالات مناسب آنها جهت کاربرد در جریان­های ثقلی فاضلاب و زهکشی زیرزمینی است.
    3. این مشخصات مخصوص لوله و اتصالاتی با یک آستری درونی بهمراه دیواره خارجی کاروگیتی می­باشد. (تصویر 1).
      کارخانه تولید لوله کاروگیت
    4. واحدها (Units):
      مقادیر ذکر شده در واحدهای SI یا در واحدهای اینچ-پوند باید به عنوان استانداردی جداگانه در نظر گرفته شوند.
      چرا که ممکن است مقادیر عنوان شده در هر سیستم، معادل دقیق یکدیگر نباشند؛ بنابراین هر سیستم باید به شکلی مستقل از دیگری به کار برده شود. ادغام مقادیر مذکور در دو سیستم ممکن است سبب عدم مطابقت با استاندارد شود.
    5. این استاندارد ادعایی مبنی بر ذکر تمام ملزومات ایمنی هنگام استفاده، در صورت وجود، ندارد. به کارگیری شیوه‌های ایمنی و سلامت مناسب و تعیین محدودیت­های تنظیم­ کننده پیش از استفاده بر عهدۀ کاربر این استاندارد است. این هشدار پیشگیرانه تنها به قسمت روش ارزیابی لوله‌های پلی اتیلن فاضلابی، بخش 7، این استاندادر اختصاص دارد.

  1. اسناد مرجع استانداردهای لوله کاروگیت

    1. استانداردهای ASTM:
      D618 شیوه ­­نامۀ تعیین شرایط پلاستیک­ها برای ارزیابی.
      D1600 واژه شناسی برای علائم اختصاری مرتبط با پلاستیک­ها.
      D2122 استاندارد روش ارزیابی برای تعیین ابعاد لولۀ و اتصالات ترموپلاستیک.
      D2321 استانداد نصب لولۀ ترموپلاستیک برای فاضلاب­ها و دیگر کاربردهای جریان ثقلی.
      D2412 استاندارد روش ارزیابی برای تعیین ویژگی­های بارگزاری خارجی لولۀ پلاستیکی به وسیلۀ بارگزاری صفحه-موازی.
      D2444 استاندارد روش ارزیابی برای تعیین مقاومت در برابر ضربه [Impact Resistance] به وسیلۀ تاپ (وزنۀ سقوط کننده).
      D3212 استاندارد مشخصات اتصال­ها [joint] برای لوله‌های پلاستیکی زهکشی و فاضلاب با استفاده از درزبند [seal]های منعطف الاستومتریک.
      D3350 استاندارد مشخصات مواد لوله‌های پلاستیکی پلی اتیلنی و اتصالات.
      F412 واژه­ شناسی مرتبط با سیستم­های لوله‌های پلاستیکی.
      F477 استاندارد مشخصات درزبندهای الستومتریک (گسکت) برای اتصال لولۀ پلاستیکی.
      F2136 استاندارد روش ارزیابی برای تست استرس-لیگمان ثابتِ شکافدار (NCLS) به منظور تعیین مقاومت رشد ترک آهستۀ رزین­های پلی اتیلن سنگین یا لولۀ کاروگیت پلی اتیلنی.

    2. استانداردهای AASHTO:
      AASHTO LRFD مشخصات طراحی پل.
      LRFD, Section 12 مشخصات طراحی پل: بخش 12- سازه‌های زیرزمینی و آستری­های تونلی.
      AASHTO M 145 طبقه ­بندی خاک­ها و ترکیبات خاکدانه‌­ای.

    3. استانداردهای دپارتمان کشاورزی:
      Standard 606 خدمات مهندسی نگهداری خاک.

    4. استانداردهای فدرالی
      Fed. Std. No. 123 نشانه­ گذاری برای ارسال (آژانس­های شهری).

    5. استانداردهای نظامی:
      MIL-STD-129 نشانه­ گذاری برای ارسال و انبار.

    6. گزارش NCHRP (شرکت ملی برنامۀ تحقیق بزرگراه):
      NCHRP Report 631 روش­های ارزیابی و طراحی برای لولۀ زهکشی ترموپلاستیکی.

حمل و نقل، جابجایی و انبار لوله کاروگیت

لوله‌های ترموپلاستیک از قبیل لوله کاروگیت پلی اتیلنی و پلی پروپیلنی دارای ویژگیهایی هستند که آنها را به گزینه‌ای ایده ال جهت کاربریهای دفنی تبدیل کرده است. لوله فاضلاب کاروگیتی سبک وزن است و بهمین علت براحتی میتوان با دست یا با ماشین آلات سبک آنها را جابجا کرد.

این محصول همچنین بسیار با دوام بوده و معمولا از مقاومت بالایی در برابر ضربه، تخریب اشعه ماورابنفش و اکثر مواد شیمیایی برخوردار هستند. اما با این وجود همانند تمامی لوله‌های دیگر برای این محصول نیز مجموعه‌ای از اقدامات اساسی احتیاطی وجود دارد که برای کاهش احتمال هرگونه آسیب و اطمینان از عملکرد بدون نقص آنها باید مدنظر قرار گیرد. در این دستورالعمل روشهایی برای حصول اطمینان از عدم آسیب دیدگی قبلی، در حین و بعد از نصب معرفی میشود.

بازرسی لوله‌ها

زمانی که این محصول به محل پروژه میرسد قبل از تایید نهایی و تحویل بار، یک مرحله بازرسی باید صورت پذیرد تا صحت تمام لوله‌ها، هم از لحاظ تعداد و هم از لحاظ عدم آسیب دیدگی بررسی شود. تمام تولیدات شرکت ناب زیست دارای یک برچسب شناسایی هستند که بر روی آن نام لوله تولیدی، سایز اسمی لوله و استانداردی که بر طبق آن لوله ساخته شده است درج شده است.

تخلیه و انبار کردن لوله کاروگیت فاضلابی

قبل از تخلیه لوله‌های کاروگیت باید یک محوطه مناسب در کارگاه در نظر گرفته شود تا لوله‌ها و متعلقات آن انبار شوند. این محوطه باید کاملا مسطح بوده و عاری از هرگونه آوار و مخاطراتی از قبیل سنگهای درشت، نخاله‌های ساختمانی و مواد شیمیایی خطرناک باشد. همچنین محوطه در نظر گرفته شده برای انبار باید به اندازه ی کافی ترافیک ماشین آلات ساختمانی دورباشد تا از احتمال هرگونه برخورد جلوگیری شود.

لوله‌های پلی اتیلن فاضلابی ناب زیست با توجه به نوع و تعداد لوله به یکی از دو حالت زیر در محل پروژه تحویل داده میشوند:

  • بدون پالت
  • بسته بندی و به همراه پالت

لوله‌های بدون بسته بندی پالتی با غلتاندن دقیق و با احتیاط لوله بر روی چنگالهای یک لودر تخلیه از جلو و سپس قرار دادن بر روی زمین میتوان تخلیه کرد. روش جایگزین دیگر، تخلیه لوله‌ها با استفاده از سطح شیبدار یا تسمه می‌باشد.

لوله‌های بسته بندی پالتی نیز به کمک بیل مکانیکی و با تسمه‌های پلاستیکی یا کابل یا به استفاده از شاخهای لیفتراک تخلیه میشوند. پالتها را باید با کابلهای پیچیده شده در اطراف پالتها برداشت. شاخهای لیفتراک را بیش از حد زیر پالتها قرار ندهید، زیرا ممکن است انتهای شاخها به پالتهای مجاور آسیب وارد کند.

همچنین سایر پالتها را به طرف مقابل کامیون فشار دهید. لوله‌هایی که با پالت هستند می‌توانند تا زمانی که نصب شوند روی پالتها باقی بمانند. لوله‌هایی که کوپلر سرخود هستند در زمان انبار کردن باید سرها بصورت تناوبی در جهت مخالف یکدیگر بر روی هم قرار گیرند تا از تغییر شکل کوپلرها ممانعت شود.

انبارش لوله موجدار فاضلابی

همچنین لوله‌هایی با واشرهای نصب شده در کارخانه باید به گونه‌ای قرار بگیرند که واشرها در محل فرورفتگی کنگره‌های لوله مجاور آن قرار بگیرند. اتصالات اضافی، واشر و سایر لوازم جانبی دیگر نیز باید در یک مکان امن و مناسب ذخیره شود.

جابجایی و قرار دادن در مسیر ترانشه قبل از کارگذاری

لوله کاروگیت پلی اتیلنی در مقایسه با لوله‌های دیگر از مزیت سبکی وزن برخوردارند. اما با این وجود تخلیه و جابه جایی آنها میتواند مخاطره آمیز باشد. بلند کردن و جابجایی قطرهای پایین (سایز 110 تا 400 میلیمتر) براحتی با دست قابل انجام است (شکل 2).

حمل لوله کاروگیت



بلند کردن لوله‌هایی با قطر بزرگتر (500 میلیمتر و بالاتر) نیاز به استفاده از بیل مکانیکی یا تجهیزات دیگر دارد. لوله باید به طور تراز و با تسمه برداشته شود تا روی زمین کشیده نشود. استفاده از زنجیر یا کابلهای فلزی میتواند به طور بالقوه لوله را خراب کند و استفاده از آنها توصیه نمیشود.



روش بلند کردن لوله کاروگیت سایز بزرگ

روش اشتباه حمل لوله پلی اتیلن فاضلابی

قرار دادن لوله کاروگیت در امتداد ترانشه مورد نظر عملیاتی است که معمولا همزمان با بلند کردن لوله انجام میشود. لوله‌ها باید بنحوی در امتداد ترانشه قرار بگیرند که در عملیات حفر ترانشه خللی وارد نکنند. جهت جلوگیری از غلطیدن لوله‌ها به داخل ترانشه و ایجاد تغییر شکلهای ناخواسته در لوله باید از یکسری ساپورتها و موانع برای فیکس کردن لوله‌ها استفاده شود.

حفر ترانشه بمنظور قرار دادن لوله کاروگیت

با توجه به مخاطرات ذاتی حفر ترانشه، باید اقدامات احتیاطی ویژه‌ای در زمان حفر صورت پذیرد. اولین و مهمترین اقدام این است که ترانشه باید به گونه‌ای حفاری شود که دیوارهای آن تحت هر شرایط عملیاتی پایدار بماند. دیوارهای ترانشه باید مطابق با تمام دستورالعمل‌های ایمنی شیب دار بوده یا توسط یک سری ساپورت تقویت شوند.

بمنظور رعایت ملاحضات ایمنی، عرض ترانشه را تا حدی که دیواره‌های آن پایدار باشد میتوان بزرگتر حفر کرد. عرض ترانشه باید تا حد امکان باریک باشد تا از مزیت مقاومت طبیعی خاک متراکم درجا استفاده شود. در عین حال به اندازه‌ای عریض باشد که فضای لازم برای ایجاد خاک ریز مناسب و استفاده از تجهیزات متراکم کردن خاک (کمپکتور) را فراهم کند.

با استفاده از دستورالعملهای ارائه شده در استاندارد ASTM D2321 و ASHTO Bridge Construction Specifications Section 30 شرکت ناب زیست برای حفر ترانشه عرضهای زیر را بر اساس قطر لوله کاروگیت پیشنهاد میکند:

حداقل عرضه ترانشه (mm)

قطر لوله (mm)

500

110

550

125

600

160

650

225

700

300

750

315

850

400

1000

500

1250

600

1500

700

1650

800

2000

1000

2250

1200

2600

1400

عرض ترانشه برای قطرهای کوچک (قطر 300 و کمتر از آن) کاملا وابسته به کوچکترین باکت بیل مکانیکی موجود برای حفر ترانشه می‌باشد و معمولا عرض ترانشه بیش از موارد توصیه شده ی فوق خواهد شد.

ترانشه با دیواره‌های ناپایدار

با توجه به طبیعت ناپایدار برخی از خاکها، برای جلوگیری از ریزش دیواره‌ها، ممکن است خاکبرداری بیش از حد لازم داشته باشد. در این موارد عرض ترانشه باید بر اساس ارزیابی خاک درجا و میزان بار پیش بینی شده تعیین شود.

راهکار دیگر امکان استفاده از ساپورتهای جعبه‌ای برای نگهداری دیواره‌های ترانشه است تا محیط کار ایمنی را در مرحله لوله گذاری فراهم آورد. با توجه به طراحی ساپورت جعبه‌ای ممکن است نیاز به ایجاد Sub-Trench باشد تا از هرگونه برخوردی بین ساپورت و خط لوله جلوگیری شود. نمونه‌ای از Sub-Trench در شکل شماره 5 نمایش داده شده است.

ترانشه لوله کاروگیت فاضلابی

هنگام کار با ساپورت‌های جعبه‌ای، جلوگیری نمودن از اختلال در نصب لوله به هنگام جابجایی ساپورت بسیار مهم است. اگر ساپورت ترانشه بدون ایجاد اختلال در خط لوله یا خاکریز اولیه قابل برداشتن نیست، باید مرحله به مرحله و بصورت بخش بخش برداشته شود. قبل و در حین نصب لوله آب درون ترانشه باید کنترل شود.

لوله‌های کاروگیت فقط تحت شرایط خشک؛ بدون جاری شدن هر گونه آب سطحی یا غیر سطحی و یا آب جمع شده و ساکن در ترانشه باید نصب شوند. به همین علت برای کنترل منابع آبهای سطحی و غیر سطحی میتوان یکی از روشهای زیر را بکار بست:

استفاده از پمپهای لجن کش – استفاده از فرش زهکش / پهنه زهکش – حفر چاه یا چاهکهای زهکشی – بکارگیری سپرهای مقاوم در برابر نفوذ آب.

کنترل منابع آب باید تا زمانی که مرحله خاکریزی اولیه بطور کامل و همچنین بخش قابل قبولی از مرحله خاکریزی نهایی اجرا میشود ادامه یابد تا از شناور شدن آن جلوگیری شود. حتی در صورت لزوم ممکن است به موانعی که از شناور شدن لوله کاروگیت جلوگیری میکنند مانند ستونها یا لنگرها نیاز باشد.

فونداسیون (بستر نصب)

به خاک زیر لوله کاروگیت (بستر) فونداسیون اطلاق می‌شود. همانند دیواره‌های ترانشه از اهمیت ویژه‌ای برخوردار بوده و یکی از کلیدی‌ترین پارامترهای نصب می‌باشد. مصالح فونداسیون باید به گونه‌ای انتخاب شوند که از پایداری و ثبات کافی برخودار بوده و بتواند نقش تقویت کننده برای لوله را ایفا نماید تا از نشستهای اضافی جلوگیری بعمل آید.

در بسیاری از موقعیتها خاک در جا (خاک موجود در محل) پایدار بوده و میتواند یک فونداسیون مناسب را فراهم کند. مشخصا به خاکی پایدار گفته میشود که فردی بتواند بر روی آن راه برود بدون اینکه در آن اثری از ردپای فرد باقی بماند. یا حتی فرد احساس کند که خاک زیر پایش جابه جا میشود.

نکاتی درباره خاک محل نصب

اگر به هنگام جایگذاری لوله‌های کاروگیتی با خاکهای ناپایدار همانند خاک آلی (خاک متشکل از شاخ و برق و ریشه درختان) مواجه هستید یکی از راه‌های معمول اصلاحی برداشتن و جایگزین کردن آن با خاک پایدار می‌باشد. با این وجود قبل از نصب برای بهبود و مقاوم سازی فونداسیون چندین روش وجود دارد که با توجه به شرایط خاک یکی از آنها باید اجرا شود.

استفاده از خاک نرم سرند شده و کمپکت خاک اطراف در لوله کاروگیت سایز بزرگ باعث تقویت مقاومت لوله‌ها میگردد. در صورتی که این امکان برای شما فراهم باشد حتما حتی در سایزهای کوچک لوله‌های فاضلابی نیز این موضوع را رعایت فرمائید تا طول عمر آن افزایش یابد.

روشهای بهبود و مقاوم سازی فونداسیون لوله دوجداره فاضلابی

تقویت: خاکهای نرم با افزودن خاک خشک، ژئوتکستایلهای پایدارساز یا مواد ژئوگرید و یا اضافه کردن آهک و سپس کمپکت کردن پایدار میشوند.

جابجا کردن: خاکهای مرطوب را با برداشتن و قرار دادن مصالح رویی مانند مصالح با دانه بندی درشت در کف تا حدی که فونداسیون کاملا مستحکم و پایدار شود پایدار میکنند.

ترمیم کردن: خاکهای سست را میتوان با کمپکت کردن و در نتیجه افزایش چگالی ترمیم نمود.

برداشتن: خاکهایی که غیر قابل استفاده هستند باید بطور کامل حفر شوند و با مواد مناسب جایگزین شوند.

حفر ترانشه لوله کاروگیت

با توجه به منحصر بفرد بودن شرایط هر پروژه روش و نوع مصالح مصرفی برای ساخت فونداسیون باید توسط مهندس زئوتکنیک انتخاب گردد.

فونداسیونهای صلب / سخت

مصالح صلب در کف ترانشه، از قبیل سنگ، مشکلاتی بهمراه دارد. برای محافظت از لوله کاروگیت در برابر مضرات این شرایط باید به ضخامت لایه زیرین تحت نظارت مهندس ژئوتکنیک 160 تا 250 میلیمتر اضافه شود. برای قرار دادن این افزایش ضخامت لایه زیرین در ترانشه و دستیابی به سطح تراز و شیب مورد نظر در خط لوله ممکن است نیاز شود که ترانشه با عمق بیشتری حفر شود.

فونداسیون ناهمگن

در حالتی که یک فونداسیون صلب/سخت در مجاورت فونداسیون نرم قرار دارد احتمال آسیب دیدن لوله‌های کاروگیت وجود دارد. این فوندانسیونهای ناهمگن با نرخهای متفاوتی نشست می‌کنند و درنتیجه ایجاد فرورفتگی (گودال) میکنند. به منظور متعادل کردن و بهبود شرایط، بخشهای کوتاهی از لوله که دارای اتصالات و یا کوپلر هستند باید در این نقاط بینابینی (نقطه تغییر از حالت صلب به نرم و برعکس) قرار گیرند تا این نشستهای ناهمگن را دفع کنند.

فونداسیون در نزدیکی منهولها و ساختمانهای چاهک جمع آوری

برای ایجاد ترانشه در شبکه‌هایی که ساختارهای اتصال انشعابات از قبیل منهولها و چاهکهای جمع آوری را دربر دارد نیاز به حفاری بیشتری دارد. در این شرایط برای ساخت فونداسیون نیاز یه مصالح پر کننده متراکم ساختاری یا مصالحی که قابلیت کنترل مواد با مقاومت کمتر را دارند می‌باشد. همچنین باید از یک مبدل پلی اتیلنی برای ایجاد امکان نشستهای ناهمگن بدون اینکه تغییری در ساختار لوله کاروگیت بوجود آید استفاده شود. اولین اتصال باید در فاصله‌ای 0.5 تا 1 متری از از نقطه ی انشعاب نصب شود.

فنداسیون لوله کاروگیت

لایه ی زیرین ترانشه لوله کاروگیت

مصالح لایه زیرین در کف ترانشه و مابین فونداسیون و کف لوله قرار می‌گیرند. لایه ی زیرین دو وظیفه اصلی زیر را به عهده دارد:

  • وظیفه اول: فراهم کردن یک ساپورت طولی یکنواخت برای لوله کاروگیت.
  • وظیفه دوم: توزیع یکنواخت بارهای وارده به کف لوله.

حداقل ضخامت مورد نیاز لایه ی زیرین برابر با 110 میلیمتر برای لوله‌هایی با سایزهای 315 تا 1000 و 160 میلیمتر برای سایز 1200 تا 1400 می‌باشد.

مصالحی که برای لایه زیرین پیشنهاد میگردد شامل مصالح کلاس I، کلاس II و کلاس III مطابق طبقه بندی انجام شده در جدول زیر می‌باشد. بزرگترین سایز دانه‌های مصالح لایه زیرین نباید از 30 میلیمتر تجاوز کند. اگر قرار است لایه زیرین بعنوان زهکش نیز مورد استفاده قرار گیرد میتوان از مصالح با دانه بندی بزرگتر و تمیز تر استفاده نمود به شرط آنکه اندازه دانه‌ها از اندازه مجاز بیشینه (یعنی 30 میلیمتر) تجاوز نکند.

طبقه بندی خاک در نصب لوله کاروگیت

لایه زیرین این لوله‌ها به سه بخش تقسیم می‌شود که دو بخش کناری باید متراکم (کمپکت) شوند. ولی بخش میانی که دقیقا در زیر لوله قرار دارد و کفبند (کف کانال) نامیده میشود نباید متراکم شود (شکل زیر). هدف از کفبند فراهم کردن ساپورت یکنواخت در زیر لوله است.ضخامت لایه زیرین لوله کاروگیت

لایه ی زیرین باید به نحوی اجرا شود که کف کانال در زمان خاکریزی بر روی لوله کاروگیت در شیب مناسبی قرار داشته باشد. باید به این نکته توجه نمود که احتمال بروز نشست لوله زمانی که بر روی خاک کمپکت نشده و یا خاک سست قرار میگیرد وجود دارد. برای تراز کردن نباید از فشار باکت بیل مکانیکی استفاده شود. همچنین در لایه زیرین نباید خاک بصورت توده‌ای و یا کلوخه وجود داشته باشد زیرا منجر به ایجاد بار نقطه‌ای میشود.

انواع لوله کاروگیت

اطلاعات سفارش لوله‌های کاروگیت

    1. سفارش محصولی که با این مشخصات ساخته شده، به منظور آن که لوله کاروگیت مورد نظر را به قدر لازم توصیف کند، باید شامل موارد زیر باشد:
    2. عنوان و سال مدخل در ASTM
    3. وضعیت مشبک­­ کاری­ (Perforations):
      1. با مشبک­ کاری
      2. بدون مشبک­ کاری
    4. قطرها
    5. اندازۀ کلی هر قطر لولۀ درگیر
    6. طول لوله‌کشی
    7. نوع اتصال
      1. اندازه و نوع اتصالات شامل قطرهای خط اصلی (mainline) و انشعاب (branch)
      2. تعداد اتصالات بر قطر.

مشخصات مواد مورد استفاده در تولید لوله کاروگیت

مواد اولیه مورد استفاده

 لوله و اتصالات ساخته شده به روش قالب گیری دمشی (Blow-Molded): لوله و اتصالات باید از ترکیب پلاستیک پلی اتیلن خالص با مشخصات مقتضی در D3350 و طبقه بندی سلولی 435400C یا 435400E باشند، به جز این که مقدار کربن سیاه (Carbon Black)نباید از 4 درصد تجاوز کند. ترکیباتی که در یک مشخصه یا بیشتر طبقه­ بندی سلولی بالاتری دارند، باید دارای چگالی رزین پایه­ای که از 0/955 g/cm3 تجاوز نکند، باشند، همچنین باید همۀ الزامات دیگر لوله‌های کاروگیت را داشته باشند.

تولید لوله کاروگیت

برای تعیین رشد ترکِ آهسته، رزین باید از طریق تست استرس-لیگمان ثابتِ شکافدار (NCLS) مطابق با دستورالعمل شرح داده شده در بخش 7. 8 برآورد شود. میانگین زمان شکست پنج تست نمونه باید بیشتر از 24 ساعت و زمان شکست تک تست نمونه نباید کمتر از 17 ساعت باشد.

 اتصالات قالبی چرخشی (Rotationally Molded) و کوپلینگ­ها: ترکیبات به کار رفته در ساخت اتصالات قالب بادی و کوپلینگ­ها باید پلی اتیلن خالص با مشخصات مقتضی در D3350 و طبقه­بندی سلولی 213320C یا 213320E باشند، به جز این که مقدار کربن سیاه نباید از 4 درصد تجاوز کند. ترکیباتی که در یک مشخصه یا بیشتر طبقه ­بندی سلولی بالاتری دارند، باید دارای چگالی رزین پایه­ای که از 0/940 g/cm3 تجاوز نکند، باشند، همچنین باید همۀ الزامات دیگر این محصول را داشته باشند.

اتصالات و کوپلینگ­های تولید شده به روش قالب تزریقی (Injection-Molded): ترکیبات به کار رفته در ساخت اتصالات قالب تزریقی و کوپلینگ­ها باید پلی اتیلن خالص با مشخصات مقتضی در D3350 و طبقه­ بندی سلولی 414420C یا 414420E باشند، به جز این که مقدار کربن سیاه نباید از 4 درصد تجاوز کند. ترکیباتی که در یک مشخصه یا بیشتر طبقه­ بندی سلولی بالاتری دارند، باید همۀ الزامات دیگر لوله کاروگیت را داشته باشند.

مواد مستعمل در تولید (Rework Material)

مواد مستعمل تمیز حاصل از محصولات لوله و اتصالات یک سازنده می­تواند توسط همان سازنده به کار گرفته شود، به شرط آن که مواد دارای الزامات ذکر شده در بخش 5.1 یا 5.2 و قابل استفاده در بخش مورد نظر باشند و لوله یا اتصالات تولیدی با الزامات این استاندارد همخوانی داشته باشد.

الزامات کلی تولید لوله کاروگیت

  • کیفیت ساخت:

 سراسر لوله و اتصالات باید همگن و عمدتا در عمل دارای رنگ، شفافیت و چگالی یکنواختی باشند. جدارۀ لوله‌های کاروگیت باید بدون ترک، سوراخ، زخم، حفره، اجسام خارجی یا دیگر خلل قابل مشاهده توسط چشم که ممکن است به استحکام لوله ضربه بزند، باشند. انتهای قطعات باید به تمیزی و به شکل مساوی برش زده شوند. سوراخ­هایی که به منظور لوله‌های مشبک (زهکشی) تعبیه شده، قابل قبول­ اند. خلل، ترک­­ها، چین­ها، شکافهای قابل مشاهده و موانع منجر به انسداد جریان در مشبک­ کاری­ها یا در لوله‌ها نباید باشند.

  • ابعاد و تحمل (Dimensions and Tolerance)

اندازۀ اسمی (Nominal Size) — اندازۀ اسمی لوله و اتصالات باید مطابق قطرهای ذکر شده در جدول 1. باشد.

قطر داخلی لوله کاروگیت (Inside Diameter): قطر داخلی میانگین لوله­ و اتصالات هنگامی که طبق بخش 7. 4. 1 اندازه گرفته می­شوند، نباید بیشتر از ±1% اختلاف داشته باشند.

یادداشت 1- قطر خارجی و درجۀ کاروگیت لوله تولید شده در این استاندارد تعیین نشده است؛ بنابراین تناسب بین لوله و اتصالات تولیدکنندگان مختلف یا یک تولیدکننده باید تایید شود.

طول (Length): لوله کاروگیت باید در تمام ابعاد مورد نظر خریدار و تولیدکننده تامین شود. طول قطعات هنگام اندازه­ گیری طبق بخش 7. 4. 2 نباید کمتر از 99% مقدار ذکر شده باشد.

حداقل ضخامت آستری داخلی (Minimum Inner-Liner Thickness): حداقل ضخامت آستری داخلی لوله باید مطابق با مقتضیات ذکر شده در جدول 1. و هنگام اندازه ­گیری مطابق با بخش 7. 4. 3 باشند.

مشبک­ کاری­ها (Perforations): مشبک­ کاری­ها باید به تمیزی برش زده یا سوراخکاری شده باشند و در فرورفتگی دندانه‌های کاروگیتی و به طور یکنواخت در طول و محیط لوله قرار داشته باشند.
ابعاد مشبک‌ها و حداقل اندازۀ دهانۀ مشبکها باید مطابق با جدول 2 باشند. دیگر ابعاد و آرایش مشبک­ها هر جا که مورد نیاز مشتری است، مجاز است. تمام اندازه­ گیری‌ها باید مطابق با بخش 7. 4. 4 انجام شوند. لوله‌هایی که به وسیلۀ اتصال­های نر و مادگی (bell and spigot joints) به یکدیگر متصل می­شوند، نباید در محدودۀ اتصال، مشبک­ کاری شده باشند.

یادداشت 2- در کاربری‌های لوله‌های زهکشی، اندازۀ ناحیۀ پوشاننده خاکریزی (embedment zone) و تراوایی مواد به کار رفته در آن، سطح نفوذ یا خروج (infiltration or exfiltration) به دست می­دهد. لوله کاروگیت یا ناحیۀ خاکریز باید توسط یک بافت ژئوتکستایل (geotextile) که به منظور جلوگیری از نفوذ خاک­های دانه­ ریز به داخل لوله یا ناحیۀ خاکریزی تعبیه شده، پوشانده شود.

  • سفتی لوله­ پلی اتیلن فاضلابی (Pipe Stiffness):

حداقل سفتی لوله­ کاروگیت در انحراف 5 درصد مقطع از حالت دایره‌ای هنگام ارزیابی طبق بخش 7. 5 باید با الزامات ارائه شده در جدول 1. مطابق باشد.
یادداشت 3– مقیاس انحراف 5% که برای سهولت ارزیابی در نظر گرفته شده، محدودیتی برای انحراف مد نظر ایجاد نمی­کند. بر عهدۀ مهندسان است که حد انحراف مورد قبول را مشخص کنند.

  • تختی لوله فاضلابی (Pipe Flattening):

هنگام ارزیابی طبق 7. 6 نباید هیچ مدرکی دال بر شکاف، ترک، شکستگی، جدایش خطوط اتصال (seam)، جدایش دیوارۀ داخلی و خارجی لوله کاروگیت یا ترکیبی از آن­ها وجود داشته باشد.
علاوه بر این در محدوده انجراف یا کمتر از آن که با رابطه (1) تعریف می­شود، هنگامی که با زیاد شدن میزان انحراف، میزان باربری افزایش نمی‌یابد، نمونه باید رد شده تلقی گردد.

حد انحراف کمانشی (Buckling Deflection Limit):

رابطه (1)

که در آن:

  • b∆ = حد انحراف کمانشی (%)
  • D = قطر میانگین (مرکز ثقل) لوله کاروگیت (به mm)
  • Df = فاکتور شکلی (مقدار ثابت بدون واحد برابر با 4.27 در تست صفحه موازی)
  • hp = ارتفاع کاروگیت لوله (بهmm)

یادداشت 4– حد انحراف میدانی معمولا 5% در نظر گرفته می­شود (به ضمیمه A1 نگاه کنید).
معادلۀ 1. از گزارش 631 NCHRP به دست آمده و به عنوان مشتقی از معادلۀ تست صفحه موازی تعریف شده است. مقدار ثابت 6.15% (0.0615) در معادلۀ 1. فاکتور مرکب حد تنش (factored combined strain limit) برای این محصول بر طبق بخش 12 AASHTO LRFD است. مقدار ثابت 0.6 در این معادله فاصلۀ تخمینی مرکز ثقل برای پروفیلهای نوعی تولید شده طبق این مشخصات است.

  • قدرت ضربه

هنگام ارزیابی طبق 7.7 نباید هیچ مدرکی دال بر شکاف، ترک، شکستگی، جدایش خطوط اتصال (seam)، جدایش دیوارۀ داخلی و خارجی یا ترکیبی از آن­ها وجود داشته باشد.

  • اتصالات و سیستم­های اتصال (Fittings and Joining Systems)

تنها اتصالاتی که توسط تولید کنندۀ لوله کاروگیت تامین یا توصیه می­شود باید به کار گرفته شوند. اتصالات باید طبق توصیه‌های تولیدکننده نصب شوند. طراحی سیستم(های) اتصال باید به گونه‌­ای باشند که همترازی حین ساخت را حفظ و از جدایش در نقاط اتصال جلوگیری کنند. نر و مادگی، اسنب خارجی (External Snap) و اسپلیت کوپلرها (Split Couplers) نمونه‌های مرسوم چنین طراحی­‌هایی هستند.

سازنده لوله‌های کاروگیت

اتصالات لوله کاروگیت

لوله‌های پلی اتیلن به طور کلی امروزه طرفداران زیادی پیدا کرده اند و جایگزین سایر لوله‌ها از جمله پی وی سی، فولادی و چدنی شده اند. لوله‌های پلی اتیلن مزایای زیادی دارند که از جمله آنها سبک بودن و طول عمر بالای این محصولات است و به دو دسته کلی تکجداره و دوجداره تقسیم بندی می‌شوند که لوله کاروگیت از نوع دوجداره است.

اتصالات در لوله‌کشی دارای اهمیت بسیار زیادی هستند و چه بسیار مواقعی پیش آمده که لوله‌ها دارای جنس خوب و بدون نشتی هستند و به دلیل اتصالات غلط و نامناسب خطوط لوله‌کشی دچار نشتی شده اند.

اتصالات کاروگیت بمنظور انشعاب گیری لوله‌های کاروگیت و یا اتصال لوله‌های تک جداره به دوجداره مورد استفاده قرار میگیرد. اتصالات کاروگیت دارای نصب آسان، مقاومت در برابر نیروهای فشاری و خوردگی، وزن سبک و کاهش هزینه‌های خرید و نصب می‌باشند.

 این نوع از اتصالات بادوام و زمان کارکرد طولانی این نوع اتصالات باعث استقبال از این نوع اتصالات در پروژه‌های فاضلاب شده است، اتصالات همگن و متنوع سبب تضمین اجرای طرح با کیفیت را شامل میشود. تنوع اتصالات کاروگیت باعث تسریع در اجرای پروژه‌های فاضلاب و افزایش کیفیت اجرای آن شده است.

انواع اتصالات کاروگیت

انواع اتصالات کاروگیت شامل زانویی 45 و 90 درجه، زانو تبدیل (که به صورت دو و سه تکه تولید می‌شوند استفاده از تعداد برش بيشتر به منظور جلو گيري از سد نمودن ناگهاني حركت سيال مي باشد) سه راهی 45 و 90 درجه، سه راهی تبدیل، چهارراهی، بوشن، درپوش، که هرکدام ویژگیهای خاص و کابردهای منحصربه فردخود را دارند.

اتصالات لوله کاروگیت

اتصالات کاروگیت در برخی از سایزها به صورت قالبی و یک تکه تولید می‌گردند، که به روش تزریق این تولید به سرانجام می‌رسد و در بیشتر موارد اتصالات به روش جوش اکسترودری با استفاده از لوله‌های پیشتر تولید شده تولید و به یکدیگر متصل میگردد. کلیه استانداردها از لحاظ جوش و انحنا یا همان زاویه اتصال اعم از ۴۵ درجه و یا ۹۰ درجه در این روش تولید رعایت می‌گردد.

مزایای اتصالات کاروگیت

  1. از آنجایی که این اتصالات از جنس پلی اتیلن است در نتیجه طول عمر نزدیک به ۵۰ سال دارند.
  2. بدلیل ساختار حلقه حلقه این اتصالات تحمل فشار بالا را دارند و اتصالات دو جداره در نقش جویهای زیر زمینی عمل میکنند.
  3. برای اتصال لوله‌های پلی اتیلن دو جداره نیاز به دانش فنی بالا و نیروی متخصص نیست و به آسانی نصب میشوند.
  4. بدلیل ساختار پلی اتیلن، لوله و اتصالات کاروگیت بهترین گزینه برای جابجایی مایعات اسیدی و بازی است.
  5. لوله کاروگیت و اتصالات پلی اتیلن دوجداره در برابر نور ماوراء بنفش مقاومت بالایی دارند.

الزامات اتصالات مورد استفاده در نصب لوله‌های دوجداره پلی اتیلن کاروگیت

اتصالات (fittings) باید با اتصال­ دهنده‌هایی که مناسب کل سیستم اند برقرار شوند. تمام اتصال­ها برای سیستم­های فاضلاب جریان ثقلی باید دارای الزامات ذکر شده در 6. 6. 3.3 باشند. تمامی دیگر اتصال­ها باید دارای الزامات اتصال خاک-فشرده (soil-tight) باشند مگر این که توسط خریدار/طراح ذکر شده باشد. اتصال­های خاک-فشرده تابعی از اندازه بازشدگی (opening)، طول کانال و اندازه ذرات در ناحیه پوشاننده است.

اگر اندازۀ بازشدگی بیش از 3 میلی­متر باشد، طول کانال باید حداقل 4 برابر طول بازشدگی باشد. مصالح خاکریز که شامل درصد بالایی از خاک­های دانه ریز است، نیازمند بررسی برای تعیین نوع خاص اتصالی است که برای محافظت در برابر نفوذ خاک استفاده می­شود.

یادداشت 5- توانایی مقاومت یک اتصال لوله کاروگیت در برابر نفوذ خاک (فشردگی خاک) باید در نظر گرفته شود. فشردگی خاک تابعی از اندازه بازشدگی، طول کانال و اندازه ذرۀ پوشاننده است.

مصالح پوشانندۀ خاکریز که شامل درصد بالایی از مواد کلاس III و IVA باشند همانطور که طبق استاندارد نصب D2321 تعریف شده، نیازمند مشورت با تولیدکننده برای نوع خاص اتصالی است که برای محافظت در برابر نفوذ خاک استفاده می­شود. به شکلی دیگر، اتصال باید توسط یک بافت معدنی که به منظور جلوگیری از نفوذ این خاک­های دانه­ ریز به لوله طراحی شده، پوشانده شود.

اتصال­های سیلت-فشرده (Silt-tight joint) باید جایی استفاده شوند که مصالح پوشاننده خاکریز درصد بالایی مواد دانه ­ریز دارد. اتصال­های سیلت-فشرده لوله کاروگیت باید در تست آزمایشگاهی مطابق با روش ارزیابی D3212 قبول شود به جز زمانی که اتصال با فشار 2 psi (14 kPa) ارزیابی و با اتصال نر و مادگی به همراه گسکت دارای مشخصات F477 به کار برده می­شود.

اتصال­های آب­ بندی­ شده (Watertight Joints) باید در تست آزمایشگاهی 10.8 psi (74 kPa) طبق روش ارزیابی D3212 قبول شود و در طراحی نر و مادگی به همراه گسکت دارای مشخصات F477 به کار برده شود.

روش­های ارزیابی کیفیت لوله پلی اتیلن فاضلابی

  1. آماده­ سازی (Conditioning)

ارزیابی داور (Referee testing) هنگامی که آماده سازی برای تست داور نیاز است، نمونه‌ها مطابق فرآیند A در شیوه‌نامۀ D618 حداقل 40 ساعت پیش از تست در دمای 73.4±3.6°F[23±2°C] قرار داده شود. نمونه نیز باید در شرایط دمایی مشابه با آماده سازی انجام شود.

تست کنترل کیفیت (Quality Control testing)–نمونه‌های لوله کاروگیت حداقل 4 ساعت پیش از تست در هوای آزاد، یا 1 ساعت پیش از تست در آب با دمای 73.4±3.6°F[23±2°C] بدون در نظر گرفتن رطوبت نسبی قرار داده شود.

  1. شرایط تست (Test Conditions)
    تست­ها به جز تست­هایی که به صورت روتین برای کنترل کیفیت انجام می­شوند، در محیط آزمایشگاهی استاندارد با دمای 4±3.6°F[23±2°C] طبق روش ارزیابی مذکور یا چنانکه در این استاندارد ذکر شده، انجام شود.
  2. نمونه ­برداری (Sampling)
    انتخاب نمونه یا نمونه‌های لوله و اتصالات باید طبق توافق خریدار و فروشنده انجام گیرد. در شرایط پیش از قرارداد هر نمونه‌­ای که توسط آزمایشگاه ارزیابی انتخاب می­شود، مجاز است.
  3. اندازه گیری ابعاد (Dimensions)
  • قطر داخلی (Inside Diameter): قطر داخلی طبق روش ارزیابی استاندارد ASTM D2112 اندازه گیری شود.
  • طول (Length): طول لوله طبق روش ارزیابی D2122 اندازه گیری شود. این اندازه ­گیری ممکن است در دمای محیطی انجام شود.
  • حداقل ضخامت آستری داخلی (Minimum Inner-Liner Thickness): حداقل ضخامت آستری داخلی طبق روش ارزیابی D2122 اندازه گیری شود. هر نمونه باید عمود بر خط اتصال لوله و مستقیما از میان کنگره‌ای که دیدی مسطح از دیوارۀ داخلی به شکل 360 درجه از دور لوله در اختیار می­گذارد، بریده شود. تا حداقل 8 اندازه ­گیری طبق شیوۀ ارزیابی D2122 انجام گیرد.
  • سوراخکاری یا مشبکها (Perforations): ابعاد مشبک­ها بر روی یک نمونۀ راست بدون اعمال نیروهای خارجی اندازه ­گیری شود. اندازه­ گیری­های خطی باید با ابزاری که دارای درجه ­بندی 0.01 in [0.25 mm] می‌باشد انجام شود.
  1. سفتی (Pipe Stiffness)

سه لولۀ نمونه انتخاب و تست سفتی لوله مطابق روش ارزیابی D2412 انجام شود، مگر در شرایط زیر:

نمونه‌های تست باید حداقل دارای طوی به اندازه قطر یا 24 اینچ یا 60 سانتیمتر باشند (هر کدام که کمتر است). با این حال، نمونۀ تست نباید کمتر از سه کنگره کامل در طول خود داشته باشد. هر نمونه باید از میان یک فرورفتگی تا میان یک فرورفتگی دیگر بریده شود (به تصویر 1. نگاه کنید) چه طول آن مساوی و چه بیشتر از حداقل طول لازم باشد.

نمونۀ اول با حداقل ضخامت جدارۀ داخلی در دستگاه بارگذاری گذاشته شود، بشکلی که اگر به لوله کاروگیت از دور نگاه کنیم در موقعیت 9:00 و 3:00 قرار گرفته است. نمونه باید در دمای اتاق به صورت تخت روی سطح به فاصلۀ 0.125 in قرار بگیرد و توسط انبر دست راست نگه داشته شود. نقطه اول به عنوان یک نقطۀ مرجع برای چرخاندن و تست دو نمونۀ دیگر استفاده شود. نمونه‌های بعدی به ترتیب 45 و 90 درجه، نسبت به حالت اول چرخانده شوند. هر نمونه تنها در یک موقعیت تست شود.

  1. تخت کردن (flattening)
    سه نمونۀ تستِ 7. 5، تا زمانی که قطر داخلی لوله کاروگیت 40% کاهش یابد، بین دو صفحۀ موازی تخت شوند. نرخ بارگذاری باید 5in./min [12.5 mm/min] باشد.
  2. مقاومت در برابر ضربه (Impact Resistance)

تست روی نمونه‌های لوله کاروگیت مطابق با روش ارزیابی استاندارد D2444 به جز مواردی که شش نمونه باید تست شوند، یا شش ضربه باید روی یک نمونه وارد شود، انجام شود. در مورد اخیر، ضربات پشت سر هم باید با اختلاف زوایایی 120±10° برای ضربه‌هایی که بر یک دایره وارد می­آیند یا حداقل 12 in. [305 mm] از نظر طولی برای ضربه‌هایی که بر روی یک بخش وارد میآیند، فاصله داشته باشند.

نقاط ضربه باید حداقل 6 in. [150 mm] از انتهای نمونه فاصله داشته باشد. شدت ضربه نباید کمتر از 100 ft×lbf [136J] باشد. باید از چکش B و یک نگهدارندۀ نمونه صفحه تخت استفاده شود. نمونه‌ها 24 ساعت در دمای 4±2° نگهداری شوند و تمام تست­ها ظرف 60 ثانیه پس از برداشتن از این محیط انجام شوند. مرکز چکش سقوط کننده باید در تمام ضربه‌ها به تاج کنگره برخورد کند.

در آزمایش نمونه‌هایی که قطرشان بین 12 تا 18 اینچ [300 تا 450 میلی­متر] است، طول نمونه باید با قطر اسمی برابر باشد. در نمونه‌هایی که قطرشان بین 21 تا 60 اینچ [750 تا 1500 میلی­متر] است، طول نمونه باید با نصف قطر اسمی برابر بوده و کمتر از 18 اینچ [457 میلی­متر] نباشد.

  1. مقاومت رشد ترک-آهسته ترکیبات رزینی (Slow-Crack Growth Resistance of Resin Compounds)

ترکیبات ساده رزینی مطابق با روش ارزیابی F2136 تست شوند، مگر در شرایط زیر:

  • تنش وارده برای تست NCLS باید 600 psi [4138 kPa] باشد.
  • نمونۀ برای آزمایش از خرد کردن و قالبگیری یک لولۀ اکسترود تهیه شود.

بزرگترین سایز لوله کاروگیت

بازرسی لوله کاروگیت پلی اتیلن فاضلابی

بازرسی از لوله کاروگیت باید به عنوان بخشی از قرارداد خرید، بین خریدار و تولیدکننده مورد توافق قرار گیرد. تولیدکننده مسئول انجام تمام بازرسی­ها و تست­های مقتضی که در اینجا عنوان شده می­باشد، مگر اینکه در قرارداد یا توافق خرید، خلاف این ذکر شده باشد.

اعلان (Notification): اگر بازرسی توسط خریدار صورت می­گیرد، تولیدکننده باید از قبل تاریخ، زمان و مکان تست لوله یا اتصالات یا هر دو را اعلام کند تا خریدار آن را هنگام تست اعمال کند.

 دسترسی (Access): بازرس باید به بخش­هایی از کارخانۀ تولیدکننده که درگیر انجام کار بر روی این مشخصات است، دسترسی آزاد داشته باشد. تولیدکننده باید تمام امکانات معقول را جهت تعیین این که لوله و اتصالات یا هر دو، از الزامات لازم این استاندارد برخوردارند، برای بازرس فراهم کند.

مردود سازی و ارزیابی مجدد (Rejection and Retesting)

در صورتی که نتایج حاصل از هر کدام از تست­ها با الزامات این استاندارد همخوانی نداشته باشد، مطابق با توافق فیمابین خریدار و تولیدکننده، تست(ها) باید دوباره انجام شود. توافقی مبنی بر کاستن از حداقل الزامات مشخصات این استاندارد به منظور حذف کردن تست­هایی که بخشی از آن­ هستند، تعویض یا تغییر یک روش ارزیابی و یا تغییر حدود و حداقلهای این استاندارد، نباید صورت بگیرد.

در ارزیابی مجدد لوله‌های کاروگیت فاضلابی، الزامات این محصول که در این استاندارد قید شده ­اند باید رعایت شود و روش­های ارزیابی تعیین شده، دنبال گردد. اگر لوله پلی اتیلن فاضلابی در ارزیابی مجدد مردود شود، ویژگی­های ارائه شده در تست(ها)، فاقد مقتضیات این استاندارد است.

صدور گواهی­نامه برای تولیدکننده (Certification)

در صورتی که در سفارش یا قرارداد خرید لوله کاروگیت ذکر شده باشد، باید به خریدار گواهی­نامه‌­ای از تولیدکننده یا آزمایشگاهی مستقل تحویل داده شود. مبنی بر این که لوله، مطابق با این استاندارد نمونه برداری، ارزیابی و هنگام تولید بازرسی شده و دارای مقتضیات مذکور در آن بوده­ اند. اگر در سفارش یا قرداد خرید قید شده باشد، گزارشی از این تست­ها نیز باید ارائه شده و در صورت درخواست مقادیر واقعی و تایید شدۀ قطر داخلی نیز باید در اختیار گذارده شود.

نشانه ­گذاری لوله‌های فاقد عیب (Markings)

لوله کاروگیت Pipe: هر قوارۀ لوله با این مشخصات باید بر اساس اطلاعات زیر، به طور واضح نشانه­ گذاری شود: عنوان ASTM F2306؛ اندازۀ اسمی؛ علامت PE، نام تولیدکننده، نام یا نشان تجاری، نشانی کارخانه و تاریخ ساخت. نشانه ­گذاری باید هنگام ساخت و به شیوه­ای انجام شود که پس از نصب و بازرسی خوانا بماند. نشانه­ گذاری باید حداقل در انتهای هر قواره از لوله یا در بازه‌هایی که بیشتر از 10 ft [3.0 m] نباشند، انجام شود.

 اتصالات (Fittings): هر کدام از اتصالات با این مشخصات باید بر اساس اطلاعات زیر، به طور واضح نشانه­ گذاری شود: عنوان ASTM F2306؛ اندازۀ اسمی؛ علامت PE، نام تولیدکننده، نام یا نشان تجاری، نشانی کارخانه و تاریخ ساخت.

بسته­ بندی لوله‌ها (Packaging)

تمامی لوله‌های دوجداره کاروگیت فاضلابی، کوپلینگ­ها و اتصالات باید بر اساس استاندارد ارسال تجاری بسته­ بندی شوند، مگر آن که چیز دیگری قید شده باشد.

شرکت سازنده لوله کاروگیت

تضمین کیفیت (Quality Assurance)

هنگامی که لوله کاروگیت با عنوان (ASTM F2306) نشانه­ گذاری می­شود، تولیدکننده تایید می­کند که لوله مطابق با این دفترچۀ مشخصات تولید، بازرسی، نمونه برداری و ارزیابی شده و دارای مقتضیات قید شده در آن است.

لطفا بعد از خرید لوله دوجداره فاضلابی از ناب زیست حتما دستورالعملهای نصب برای شرایط مختلف را از همکاران دفتر فنی دریافت نمایید.

در انتها چنانچه علاقمند هستید از قیمتهای جهانی بروز لوله‌های دوجداره فاضلابی در سایت علی بابا اطلاعات کسب کنید، می توانید روی لینک زیر کلیک کنید.

hdpe double wall corrugated pipe price list

رای کاربران
[امتیاز کلی: 69 میانگین: 4.9]
11 دیگاه
  1. لذت بردم. ممنون بابت این همه دیتای فنی . واقعا 2 ساعت وقت گذاشتم همه رو خوندم الان فکر میکنم می تونم کارخانه تولید لوله کاروگیت بزنم. حیف که پول ندارم !!!!!

  2. تو یک تریلی 12 متری عرض 2.5 کانتینر دارد چقدر لوله 200 میشه بار زد ؟ من برای بندر خمیر 2800 متر لوله 200 با اتصالاتش می خاستم . زانو و سه راهی هم چند تا نیاز دارم .
    بیزحمت هزینه بار رو هم تا اینجا برام بفرستید . ممنونم .
    سوال آخر اینکه اینجا نماینده فروش لوله کاروگیت هم دارید من از اینجا تهیه کنم و نخام بیام تهران یا کارخانه؟

    • سلام جناب حاجی پور ، یک تریلی کانتینردار 1500 متر لوله کاروگیت 200 میشه زد ، زانو و سه راهی خیلی راحت میشه تولید و تقدیم نمود . هزینه هر تریلی از قزوین تا بندر خمیر 3.5 میلیون تومان می باشد که این رو باربری عمار به من گفتن و میتونید خودتون باهاشون تماس بگیرید .
      نماینده فروش ما در بندر عباس و اون منطقه نداریم . متاسفانه بایستی تشریف بیارید تهران یا پیش فاکتور بگیرید و پول حواله بزنید تا بار براتون ارسال بشه .

  3. لوله 1800 تو هر تریلی چند متر میشه بار زد. هزینه هر سر جوش رو هم لطفا اعلام کنید. برای مناقصه میخام. انشالله اگر برنده شدم میرسم خدمت.

    • سلام در هر تریلی 24 متر لوله 1800 میشه بار زد البته تحت شرایط خاص که باید پایه درست کنیم براتون . قیمت هر مترش امروز 3.200.000 تومان هستش . هر سر جوش هم 500 هزار تومان برای شما هزینه خواهد داشت . چنانچه برنده شدید تشریف بیارید کارخانه باز هم ببنیم چه میشه کرد . هزینه هر تریلی از قزوین تا زاهدان حدودا 7 میلیون تومان خواهد بود لطفا این رو حتما در قیمتی که پیشنهاد میدید لحاظ کنید تا خدای ناکرده متضرر نشید .

  4. سلام.
    تفاوت sn4 با sn8 چیه؟
    واقعا تاثیر داره تو تحمل نیرو؟
    من برای استخر پرورش ماهی نیار دارم و نیاز هست هزینه منطقی باشه. لوله کاروگیت به کار من میاد بعنوان جوب آب استفاده کنم؟
    قیمت قطر 500 رو برام بفرستید.

    • سلام مهندس نادر علی عزیز .
      خیر. نمیشه sn4 با sn8 یکی باشه . مقاومت مکانیکی sn8 معادل 31.5 کیلونیوتن بر متر مربع هستش و اون یکی 16 .
      قیمت لوله 500 کاروگیت هم امروز که مواد 12.5 هستش از 185 تومان شروع میشه تا 248 هزار تومان برای هر متر .
      این قیمت با احتساب کوپلر و واشری هست که به خود لوله متصل شده و نیازی به نری و مادگی جدا نداره.
      پیش فاکتور مقاومت های مکانیکی مختلف براتون ارسال میشه و از چند جای دیگه هم استعلام قیمت کنید. اگر مناسب بود قیمت ها بازدید هم بکنید از کارخانه هاشون تا از کیفیت مطمئن بشید.
      نکته مهمی که شما باید دقت کنید اینه احتمالا چون شما اصلا این ها رو زیر خاک نمی ذارید نیازی به مقاومت های بالا نیست . از لوله های ارزون استفاده کنید هم مشکلی براتون پیش نمیاد.

  5. سلام نائبی هستم دنبال کارخانه لوله کاروگیت اصفهان می گشتم سایت شما اومد ولی آدرس کارخانه رو زدید قزوین.
    میشه توضیح بدید چطور میشه برای من بار بدون هزینه حمل بفرستید تا اصفهان؟

    • سلام با توجه به اینکه درخواست لوله کاروگیت در شهر اصفهان خیلی زیاده ما تصمیم گرفتیم انبار کنیم لوله ها رو تو اصفهان و چون بارگیری بصورت تلسکوپی انجام میشه و لوله ها داخل همدیگه میرن مثلا سایز 250 داخل سایز 315 میره و لوله سایز 315 داخل لوله پلی اتیلن فاضلابی 400 ، در نتیجه هزینه حمل خیلی کم میشه . لذا ما بجرات میتونیم بگیم تو اصفهان کارخانه لوله کاروگیت داریم چون هزینه حمل خیلی خیلی کم میشه تو این نوع بارگیری.

  6. سلام اطلاعاتتون به قدری کامل و جامع بود که واقعا لذت بردم و عرض خسته نباشید به تمام پرسنل شرکت ناب زیست
