عملکرد مطلوب یک بوستر پمپ تنها به کیفیت پمپ، الکتروموتور یا تابلو کنترل وابسته نیست، بلکه سیستم لوله کشی نیز نقش بسیار مهمی در راندمان و پایداری عملکرد آن دارد. حتی اگر از بهترین بوستر پمپ موجود استفاده شود، طراحی یا اجرای نامناسب لوله کشی می تواند باعث افت فشار، افزایش مصرف انرژی، استهلاک تجهیزات و کاهش عمر مفید سیستم شود.
در بسیاری از پروژه های آبرسانی، مشکلاتی مانند نوسان فشار، کاهش دبی، روشن و خاموش شدن مداوم پمپ و افزایش هزینه های تعمیرات، ریشه در طراحی نادرست شبکه لوله کشی دارند. به همین دلیل، انتخاب قطر مناسب لوله، مسیر صحیح لوله کشی، تعداد اتصالات و جنس لوله باید همزمان با انتخاب بوستر پمپ مورد بررسی قرار گیرد.

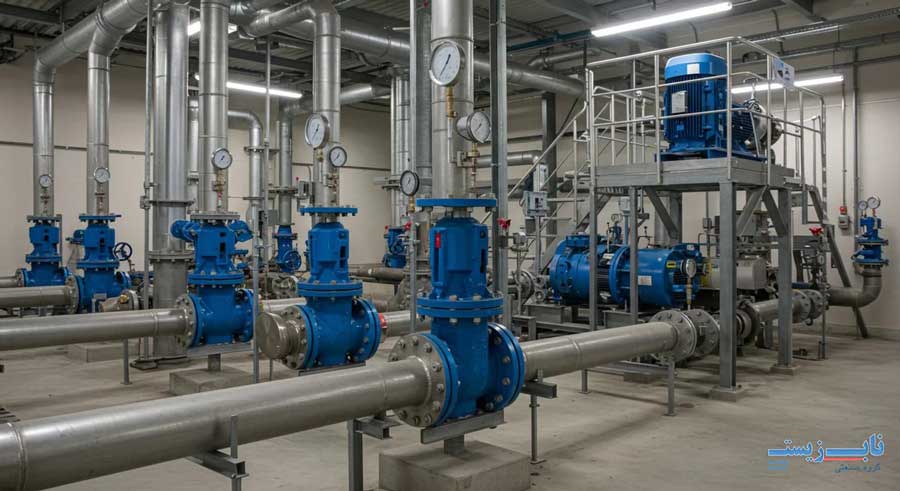

نحوه تأثیر سیستم لوله کشی بر عملکرد بوستر پمپ
سیستم لوله کشی مسیر انتقال آب از منبع تا مصرف کننده را تشکیل می دهد و هرگونه مقاومت در این مسیر، فشار مورد نیاز بوستر پمپ را افزایش می دهد. هرچه مقاومت هیدرولیکی بیشتر باشد، پمپ باید انرژی بیشتری برای جبران افت فشار مصرف کند. طراحی صحیح لوله کشی باعث می شود جریان آب با کمترین افت فشار و بیشترین بازده منتقل شود. در مقابل، مسیرهای طولانی، قطر نامناسب لوله، اتصالات متعدد و اختلاف ارتفاع زیاد، بار اضافی بر بوستر پمپ وارد کرده و موجب کاهش راندمان کلی سیستم می شوند. استفاده از منبع تحت فشار مناسب، از روشن و خاموش شدن مداوم بوستر پمپ جلوگیری کرده و عملکرد سیستم را بهبود میبخشد.

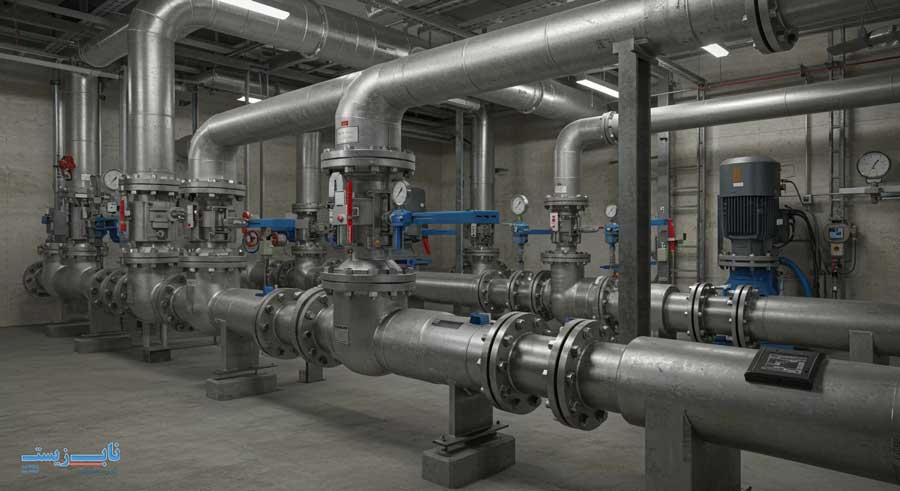

نقش قطر لوله در راندمان بوستر پمپ
قطر لوله یکی از مهم ترین پارامترهای طراحی سیستم آبرسانی است و انتخاب نادرست آن می تواند عملکرد بوستر پمپ را به طور قابل توجهی تحت تأثیر قرار دهد. اگر قطر لوله کمتر از مقدار مورد نیاز باشد، سرعت جریان آب افزایش یافته و اصطکاک بین آب و دیواره داخلی لوله بیشتر می شود. این موضوع باعث افزایش افت فشار، مصرف برق بالاتر و کاهش دبی خروجی خواهد شد. علاوه بر این، فشار بیشتری به پمپ وارد شده و احتمال استهلاک قطعات افزایش می یابد.
از سوی دیگر، انتخاب لوله با قطر بیش از حد نیز همیشه بهترین گزینه نیست. افزایش غیرضروری قطر لوله موجب بالا رفتن هزینه خرید، نصب و اجرای سیستم می شود و در برخی شرایط نیز کاهش سرعت جریان آب می تواند احتمال ته نشینی ذرات و تشکیل رسوبات را افزایش دهد. بنابراین انتخاب قطر لوله باید بر اساس دبی مورد نیاز، طول مسیر، فشار کاری و مشخصات بوستر پمپ انجام شود تا بهترین تعادل میان عملکرد و هزینه ایجاد گردد.

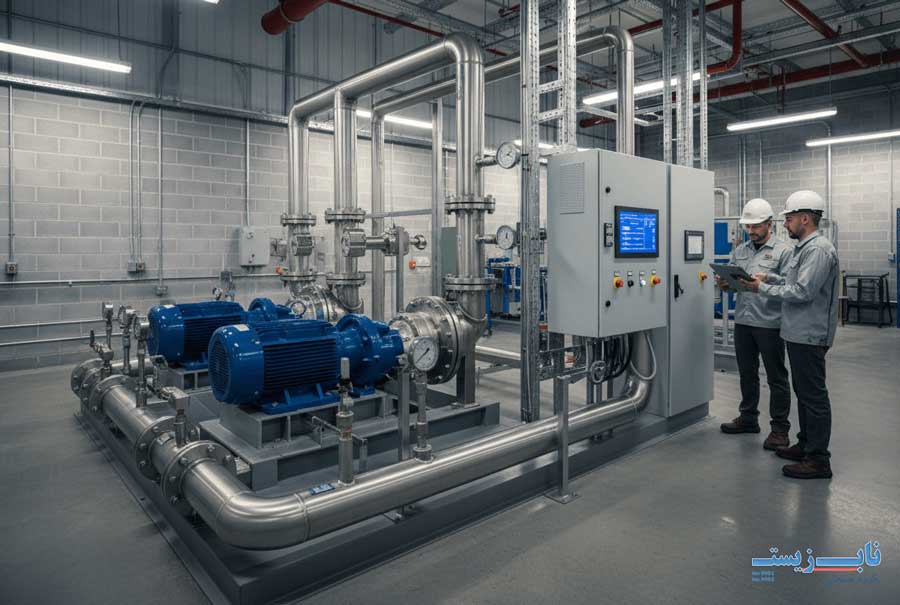

تأثیر طول لوله بر عملکرد بوستر پمپ
با افزایش طول لوله، میزان اصطکاک بین جریان آب و دیواره داخلی لوله نیز بیشتر می شود. این اصطکاک باعث افزایش افت فشار شده و بوستر پمپ برای جبران آن باید هد بیشتری تولید کند. در ساختمان های بلند یا پروژه هایی که فاصله میان مخزن و محل مصرف زیاد است، طراحی اصولی مسیر لوله اهمیت بیشتری پیدا می کند. کوتاه کردن مسیرهای غیرضروری، استفاده از قطر مناسب و کاهش تعداد اتصالات می تواند اثر منفی طول زیاد لوله را تا حد زیادی کاهش دهد.
اهمیت جنس لوله در عملکرد بوستر پمپ
جنس لوله بر میزان اصطکاک داخلی، مقاومت در برابر خوردگی و طول عمر سیستم تأثیر مستقیم دارد. لوله های پلی اتیلن به دلیل سطح داخلی صاف، افت فشار کمی ایجاد می کنند و در بسیاری از پروژه های آبرسانی گزینه مناسبی هستند.
لوله های فولادی مقاومت مکانیکی بالایی دارند اما در صورت خوردگی، زبری سطح داخلی آن ها افزایش یافته و افت فشار بیشتری ایجاد می شود. لوله های استیل علاوه بر مقاومت بالا در برابر خوردگی، سطح داخلی صافی دارند و عملکرد مطلوبی در سیستم های حساس ارائه می دهند.
لوله های PVC نیز به دلیل وزن کم، مقاومت مناسب در برابر خوردگی و سطح داخلی صاف، در بسیاری از کاربردها مورد استفاده قرار می گیرند. همچنین لوله های پنج لایه به دلیل مقاومت بالا و افت فشار مناسب، گزینه ای قابل اعتماد برای بسیاری از ساختمان ها محسوب می شوند.
نقش اتصالات لوله کشی در راندمان بوستر پمپ
هر اتصال موجود در مسیر لوله کشی مقداری مقاومت در برابر جریان آب ایجاد می کند. زانویی ها، سه راهی ها، شیرآلات، فلنج ها و تبدیل ها از جمله تجهیزاتی هستند که در صورت استفاده بیش از حد، افت فشار سیستم را افزایش می دهند.
هرچه تعداد تغییر مسیرها بیشتر باشد، انرژی بیشتری برای عبور جریان آب نیاز خواهد بود. به همین دلیل در طراحی اصولی، مسیر لوله تا حد امکان مستقیم انتخاب شده و تعداد اتصالات غیرضروری کاهش می یابد. این کار علاوه بر بهبود عملکرد بوستر پمپ، مصرف انرژی را نیز کاهش می دهد.

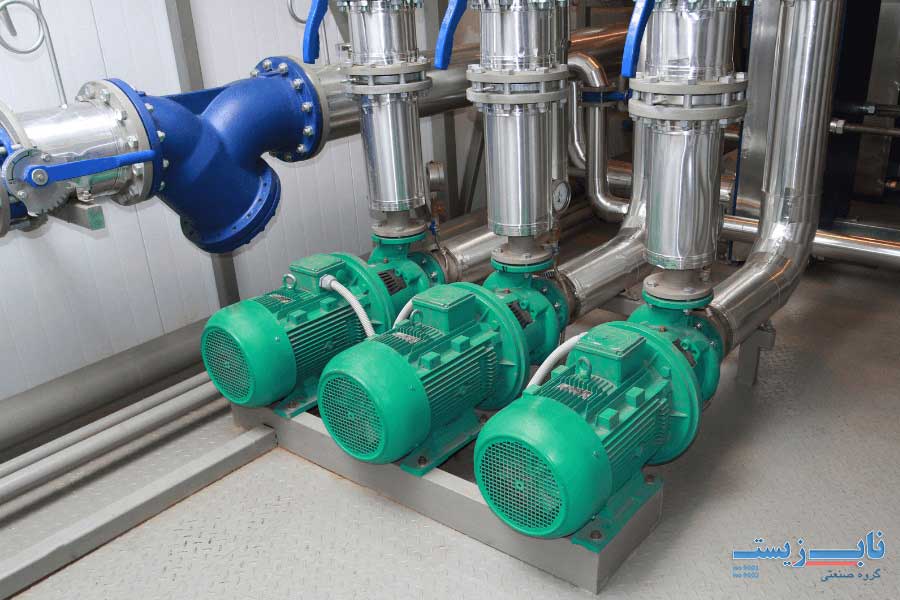

تأثیر مسیر لوله کشی بر عملکرد بوستر پمپ
مسیر لوله کشی تأثیر مستقیمی بر راندمان بوستر پمپ دارد، زیرا هرچه مسیر انتقال آب طولانی تر، پرپیچ وخم تر یا دارای اتصالات بیشتری باشد، افت فشار افزایش می یابد و پمپ برای تأمین فشار مورد نیاز باید انرژی بیشتری مصرف کند. وجود زانویی های متعدد، سه راهی ها، تغییرات ناگهانی قطر لوله و اختلاف ارتفاع های غیرضروری، مقاومت هیدرولیکی سیستم را افزایش داده و می تواند باعث کاهش دبی، نوسان فشار و افزایش استهلاک بوستر پمپ شود.
طراحی اصولی مسیر لوله کشی با حداقل تغییر مسیر، کوتاه ترین طول ممکن و استفاده از اتصالات استاندارد، موجب کاهش افت فشار و بهبود عملکرد بوستر پمپ می شود. این موضوع علاوه بر تأمین فشار یکنواخت آب در تمام نقاط مصرف، مصرف انرژی را کاهش داده، عمر مفید تجهیزات را افزایش می دهد و هزینه های تعمیر و نگهداری سیستم را نیز به حداقل می رساند.
اثرات هواگرفتگی لوله ها بر عملکرد بوستر پمپ
هواگرفتگی لوله ها یکی از مشکلات رایج در سیستم های آبرسانی است که می تواند عملکرد بوستر پمپ را به طور قابل توجهی تحت تأثیر قرار دهد. وجود حباب های هوا در مسیر جریان باعث اختلال در حرکت یکنواخت آب، کاهش دبی، نوسان فشار و ایجاد صدا و لرزش در سیستم می شود. در برخی موارد نیز تجمع هوا در نقاط مرتفع لوله کشی، مانع عبور مناسب آب شده و راندمان بوستر پمپ را کاهش می دهد.
ادامه کار بوستر پمپ در شرایط هواگرفتگی، فشار بیشتری به پمپ و سایر تجهیزات وارد می کند و احتمال بروز پدیده کاویتاسیون، افزایش استهلاک قطعات و کاهش عمر مفید سیستم را به همراه دارد. طراحی صحیح مسیر لوله کشی، نصب شیرهای هواگیری در نقاط مناسب و انجام هواگیری دوره ای، از مهم ترین راهکارهای جلوگیری از این مشکل و حفظ عملکرد پایدار بوستر پمپ به شمار می روند.

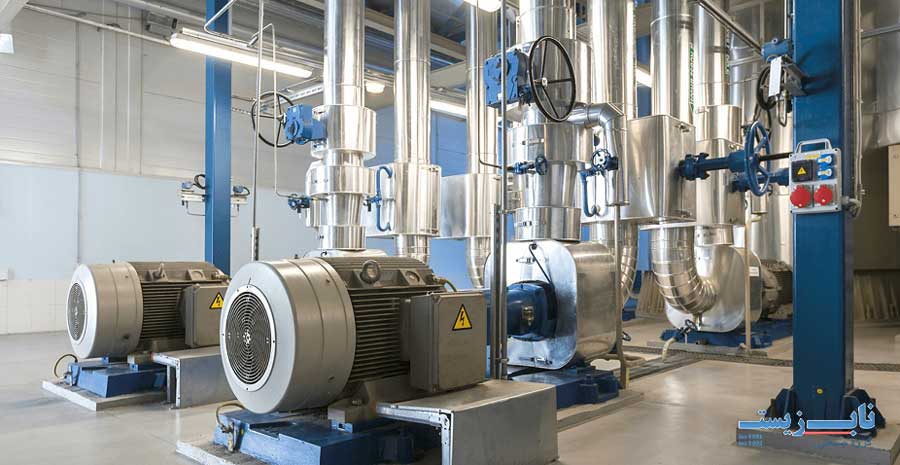

اهمیت شیب مناسب در سیستم لوله کشی بوستر پمپ
رعایت شیب مناسب در بخش های مختلف سیستم لوله کشی، نقش مهمی در حفظ عملکرد پایدار بوستر پمپ دارد. شیب اصولی مسیر لوله ها به خروج آسان تر هوای محبوس، جلوگیری از تشکیل کیسه های هوا و بهبود جریان آب کمک می کند. همچنین در خطوطی که احتمال تجمع رسوبات وجود دارد، شیب مناسب مانع از ته نشینی ذرات شده و افت فشار و انسداد لوله ها را کاهش می دهد.
علاوه بر این، شیب صحیح لوله کشی فرآیند تخلیه آب هنگام سرویس و تعمیرات را آسان تر کرده و از وارد شدن تنش های اضافی به بوستر پمپ جلوگیری می کند. طراحی مسیر لوله ها مطابق با استانداردهای اجرایی و شرایط پروژه، موجب کاهش استهلاک تجهیزات، افزایش راندمان سیستم و تأمین فشار یکنواخت آب در شبکه آبرسانی خواهد شد.
اشتباهات رایج در اجرای لوله کشی بوستر پمپ
- انتخاب قطر نامناسب لوله: استفاده از لوله با قطر کمتر یا بیشتر از مقدار مورد نیاز، موجب افزایش افت فشار، کاهش راندمان بوستر پمپ و افزایش مصرف انرژی می شود. انتخاب قطر لوله باید بر اساس دبی، هد و شرایط پروژه انجام شود.
- استفاده بیش از حد از اتصالات: به کارگیری تعداد زیاد زانویی، سه راهی و تبدیل، مقاومت هیدرولیکی مسیر را افزایش می دهد. این موضوع باعث افت فشار بیشتر شده و بوستر پمپ را مجبور به کار با توان بالاتر می کند.
- طراحی مسیرهای طولانی و پرپیچ وخم: اجرای مسیرهای غیرضروری یا دارای پیچ وخم زیاد، اصطکاک جریان آب را افزایش داده و موجب کاهش فشار در نقاط مصرف می شود. طراحی مسیرهای کوتاه و مستقیم، عملکرد سیستم را بهبود می بخشد.
- اجرای نادرست خط مکش: کوچک بودن قطر لوله مکش، وجود نشتی یا نصب نامناسب اتصالات در این بخش، می تواند باعث ورود هوا، کاهش راندمان و حتی بروز کاویتاسیون در بوستر پمپ شود. نصب فیلتر شنی در مسیر ورودی آب، از ورود ذرات معلق به سیستم جلوگیری کرده و عمر تجهیزات را افزایش میدهد.
- نصب نامناسب شیرآلات و تجهیزات: جانمایی نادرست شیرهای یک طرفه، شیرهای قطع و وصل، لرزه گیرها و سایر تجهیزات، علاوه بر افزایش افت فشار، دسترسی برای سرویس و نگهداری را نیز دشوار می کند.
- بی توجهی به هواگیری سیستم: عدم نصب شیر هواگیری یا تخلیه نکردن هوای محبوس در لوله ها، موجب نوسان فشار، ایجاد صدا، کاهش دبی و افزایش استهلاک بوستر پمپ خواهد شد.
- وجود نشتی در شبکه لوله کشی: نشتی در اتصالات یا لوله ها باعث کاهش فشار، افزایش دفعات روشن و خاموش شدن بوستر پمپ و بالا رفتن مصرف انرژی می شود. بازبینی و رفع نشتی ها به حفظ عملکرد پایدار سیستم کمک می کند.
- عدم رعایت اصول استاندارد در نصب لوله ها: بی توجهی به شیب مناسب، مهاربندی صحیح لوله ها و فاصله استاندارد بین تجهیزات، می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد و هزینه های تعمیر و نگهداری را افزایش دهد.
