منبع کویل دار از یک مخزن گالوانیزه و یک مبدل با لوله‌های مسی، که به آن کویل میگویند، تشکیل شده و برای گرم کردن و نگهداری آب گرم مصرفی ساختمان یا جهت مصارف صنعتی مورد استفاده قرار می گیرد. دمای مناسب آبگرم مصرفی مورد نیاز برای مصارف بهداشتی و شستشو بین 50 تا 60 درجه­ سانتی­گراد است. برای اینکه دمای آب سرد ورودی از سیستم لوله­ کشی را تا دمای مناسب افزایش دهیم روش­های مختلفی وجود دارد. یکی از مناسب­ ترین روش ­ها استفاده از منابع کویلی می باشد.

در ادامه این صفحه مزایا، معایب، کاربردها، انواع، مشخصات فنی، مکانیزم عملکرد، اجزای تشکیل دهنده، محاسبات ظرفیت و پارامترهای موثر در انتخاب بهترین منبع کویلی را تشریح خواهیم نمود. با ما همراه باشید.

منبع کویل دار چیست؟

منبع کویلی یک مخزن عمودی یا افقی از جنس فولاد یا استیل است که به عنوان یک آبگرمکن در مصارف صنعتی، سبک و نیمه سنگین، تجاری و مسکونی کاربرد دارد. منابع کویلی را می‌توان یک نوع ساده تر از مبدلهای حرارتی پوسته و لوله دانست که عملکردی کاملا مشابه مبدل حرارتی دارد. منبع کویلدار از یک مخزن به همراه یک کویل تشکیل شده است و آب سرد با قرار گرفتن در مجاورت غیرمستقیم آب گرم بویلر، گرم می­ شود. پس به طور خلاصه منبع کویلی یک مخزن تهیه و ذخیره­ آبگرم مصرفی است.

منابع دوجداره هم نوعی آبگرمکن‌هایی هستند که کارکردی شبیه به منابع کویل دار دارند. ولی به جای کویل از دو جداره تشکیل شده اند که در جداره بیرونی آب گرم جریان دارد و گرمای آن، آب موجود در جداره داخلی را گرم می‌کند. ولی معایبی نسبت به نوع کویل دار دارد که در زیر به بررسی آنها می‌پردازیم.

منبع کویل دار

کاربردهای منبع کویلی

یکی از مرسومترین و بهینه‌ترین روش ها برای تولید آب گرم بهداشتی مصرفی و ذخیره آن، استفاده از مخزن کویل دار است. این منابع برای گرم کردن هر گونه سیالی مورد استفاده قرار می‌گیرند. بیشترین کاربرد آن در موتورخانه ساختمان و پکیج‌های مخزن‌دار است. منبع کویلی علیرغم رواج پکیج‌ها، هنوز هم برای تامین آب گرم ساختمان ها بسیار مورد استفاده قرار می‌گیرد.

منابع کویل دار مصارف صنعتی هم دارند. با این تفاوت که، حجم کویل‌های صنعتی بزرگتر است و ساختار متفاوتی دارند. در این گونه مواقع منبع تغذیه آب به لوله‌های فولادی بزرگ متصل می‌شود. صنایع فولادسازی، نفت، گاز و… بیشترین مصرف کنندگان این تجهیزات هستند.

در این نوع مخازن آب داغ یا بخار تهیه شده توسط دیگ، داخل یک کویل حرارتی که معمولاً از چند شاخه لوله رفت و برگشتی از جنس مس تشکیل می‌شود، گردش نموده و پس از تبادل حرارت با دیوار لوله مسی از کویل خارج می‌گردد. تبادل حرارت انجام شده باعث گرم شدن لوله مسی و در نهایت، گرم شدن آب سرد لوله خارجی می‌شود.

امروزه در بسیاری از موتورخانه‌ها، برای تامین آب گرم مصرفی از منبع کویل‌دار به جای منبع دوجداره استفاده می‌شود. ظرفیت مخزن کویل‌دار حداقل 300 و حداکثر 10 هزار لیتر است. برای مثال، در یک ساختمان چهار طبقه با میانگین جمعیت هر طبقه پنج نفر، به یک منبع کویلی 1500 لیتری نیاز خواهد بود. البته برای مصارف صنعتی منابع کویلی بزرگ با ظرفیت تا 40 هزار لیتر هم ساخته می‌شود.

مزیت منابع کویل دار نسبت به منبع دو جداره به شرح زیر است:

  1. به دلیل قرار گرفتن کویل ها درون مخزن افت حرارتی آن بسیار کم می‌باشد یعنی آب بدلیل تماس مستقیم با کویل ها با سطح بیشتری در تماس است و انتقال حرارت بیشتری در مقایسه با منابع دوجداره صورت می‌گیرد.
  2. استفاده از یک بدنه در منابع کویل دار در مقایسه با منابع دوجداره باعث می‌شود در صورت بروز مشکلاتی از قبیل ترکیدگی، رسوب گرفتگی و… کاملا قابل تعمیر بوده که در مخازن بسیار حائز اهمیت می‌باشد.

همچنین معایب آنها عبارتند از:

  1. در این منابع با توجه به بالا بودن حجم مصرف انرژی زیادی دارند.
  2. با توجه به هندسه ای که دارند فضای بیشتری را در بخش موتورخانه اشغال می‌کند.
  3. این منابع در مقایسه با منابع دوجداره به پمپ گردش با هد بالاتری نیاز دارند.
کاربرد منبع کویلی

انواع منبع کویل دار

منابع کویلی از لحاظ نحوه قرار گیری به دو دسته تقسیم بندی می‌شوند. منبع کویل دار ایستاده یا عمودی و منبع کویلی خوابیده یا افقی. در اغلب موتورخانه‌های صنعتی از منابع ایستاده استفاده می‌شود. اما در موتورخانه‌هایی که محدودیت ارتفاع وجود داشته باشد از مخزن افقی استفاده می‌کنند.

منبع کویلی عمودی

مدا ایستاده به دلیل استفاده از ارتفاع و اشغال فضای کمتر در موتورخانه طرفداران زیادی دارد. ساخت منبع کویلی ایستاده بر اساس ظرفیت مورد نیاز خریدار قابل ساخت می‌باشد. منابع عمودی با ورق گالوانیزه ساخته می‌شوند و کویل حرارتی آنها از جنس لوله‌های مسی به ضخامت 0.7 میلیمتر یا 0.9 میلیمتر و سایز 3.4 و 5.8 اینچ می‌باشد.

توجه داشته باشید که ابعاد منبع کویلی ایستاده برای نصب و قرار گیری در موتورخانه و ورود آن از درب موتورخانه باید مورد توجه قرار بگیرد. معمولا برای محاسبه ظرفیت منابع عمودی و خوابیده به ازای هر واحد مسکونی حداقل 100 لیتر در نظر گرفته می‌شود.

در منابع کویلدار از ظرفیت 2000 لیتر به بالا برای جوشکاری و رنگ آمیزی داخل مخزن نیاز به دریچه بازدید با ابعاد فیزیکی یک فرد عادی می‌باشد. ضمن اینکه هزینه ساخت دریچه بازدید منابع در زمان سفارش محاسبه خواهد شد.

جنس مخزن منابع کویل دار

منبع کویل دار افقی

در بعضی موتورخانه‌ها که امکان قرار دادن منبع ایستاده وجود ندارد از مدل افقی استفاده می‌شود. ساخت منبع کویلی افقی نیز بر اساس ظرفیت مورد نیاز خریدار قابل تغییر و سفارشی می‌باشد.

منابع خوابیده نیز با ورق گالوانیزه ساخته می‌شوند و کویل حرارتی آنها از جنس لوله‌های مسی به ضخامت 0.7 میلیمتر یا 0.9 میلیمتر و سایز 3.4 و 5.8 اینچ می‌باشد. این منابع عموما در ظرفیتهای پایین راندمان کافی دارند.

منبع کویل دار افقی

در ظرفیتهای کوچک نوع کویل مصرفی در منبع در مقایسه با منبع ایستاده سطح حرارتی کمتری خواهد داشت. شرکت ناب زیست آمادگی تولید منابع افقی از ظرفیت 300 لیتر تا 10000 لیتر را دارد. برای منابع با ظرفیت بزرگتر پیشنهاد می‌گردد از منابع ایستاده استفاده شود.

کویلهای حرارتی که در داخل منبع استفاده می‌شود انواع گوناگونی دارد. متداول ترین این کویل ها دو نوع U شکل و حلزونی (اسپیرال) است.

  1. در نوع حلزونی کویل از یک شاخه لوله تشکیل شده است، که به دلیل طولانی بودن آن و محدودیت طول و قطر مخازن این شاخه به صورت فنری در آمده است. در کویل اسپیرال یا حلزونی تنها از یک لوله استفاده شده و آب از یک سمت آن وارد می‌شود و پس از اینکه با جداره لوله تبادل حرارت کرد از سمت دیگر لوله خارج می‌شود.
  2. کویل U شکل از چند لوله مسی به شکل U تشکیل شده است که آب از یک طرف آن وارد و از طرف دیگر آن خارج می‌شود. در این کویل به دلیل اینکه از چند لوله استفاده شده و گردش آب داغ در آن می‌تواند بیشتر باشد. در نتیجه در ظرفیتهای حرارتی بالاتر منابع کویلی می‌توان از آن استفاده کرد.

در کویل حلزونی به دلیل اینکه از یک لوله در آن استفاده شده اگر لوله کویل دچار گرفتگی شود کویل از کار می‌‌افتد. اما در کویل U شکل از چند لوله استفاده شده است. لذا در صورت بروز مشکل در یک لوله، لوله‌های دیگر دبی عبور از آن را جبران می‌کنند.

در جدول زیر منابع کویلی از لحاظ نوع کویل با یکدیگر مقایسه شده اند.

ویژگیمنبع کویلی یو شکلمنبع کویلی حلزونی
شکل کویلU شکلحلزونی
تعداد لوله هابیش از یک لولهیک لوله
راندمان حرارتیبیشترکمتر
احتمال رسوب گرفتگیکمتربیشتر
احتمال خرابیکمتربیشتر
هزینهبیشترکمتر

منابع کویل‌دار تک و دو کویل

منبع کویل دار می‌تواند با یک کویل حرارتی و یا دو کویل حرارتی طراحی و ساخته شود. نوع منبع کویلی با توجه نیاز و محدودیتهای موتورخانه این منابع انتخاب می‌شود. در واقع میزان فضا و ابعاد موتورخانه مهم ترین عامل در انتخاب نوع این منبع است.

مخازن کویلی معمولا به صورت تک کویل ساخته می‌شوند. اما در صورت نیاز می‌توان آنها را به صورت دو کویل نیز تولید کرد. منبع کویل دار با دو کویل حرارتی در اغلب مواقع در شرایط زیر استفاده می‌شوند.

  1. اگر مخزن کویلی دارای ظرفیت بالا باشد و به صورت تک کویل ساخته شود، کویل از لحاظ ابعاد بزرگ و از نظر وزن سنگین خواهد بود. این باعث خواهد شد که عملیات سرویس و نگهداری و اسید شویی کویل سخت تر باشد. در نتیجه اگر منبع با استفاده از دو یا حتی سه کویل ساخته شود سرویس و نگهداری و تمیز کردن آن ساده تر خواهد بود.
  2. در شرایطی که از سیستم گرمایش خورشیدی استفاده شود از منابع دو کویلی استفاده میشود. در این حالت یکی از کویل ها به سیستم خورشیدی متصل میشود و کویل دوم نیز به دیگ وصل می‌شود. اگر پنلهای خورشیدی با استفاده از کویل اول نتوانند دمای آب گرم مورد نیاز را به دمای مورد نیاز برسانند از طریق کویل دوم که به بویلر متصل است، آب گرم مصرفی با دمای مورد نیاز تامین خواهد شد.

مشخصات فنی منابع کویلی

گروه صنعتی ناب زیست منابع کویل دار را در حجمهای مختلف براساس نیاز خریداران طراحی و تولید میکند. در جدول زیر مشخصات کاملی از مخازن کویلی را مشاهده میکنید. برای هرگونه سوال و اطلاعات تکمیلی با مشاوران شرکت ما تماس حاصل نمایید.

مشخصات منبع کویلی 1000 لیتری ناب زیست به شرح زیر میباشد:

  • قطر 94 سانتیمتر
  • ارتفاع 150 (با پایه 180 سانتیمتر)
  • سطح کویل 27 فوت – 6 میل 300 کیلوگرم و 5 میل 255 کیلوگرم

قیمت امروز هر کیلو ورق گالوانیزه در بازار ایران معادل 260 هزار ریال و قیمت کویل مسی به ازای هر کیلو 145000 تومان می‌باشد. با این فرضیات قیمت منبع کویلی 1000 لیتری با ورق 5 میلیمتر حدودی 13 میلیون تومان و با ورق 6 میلیمتر حدودا 145 میلیون ریال می‌باشد.

مشخصات منبع کویلی 2000 لیتری ناب زیست به شرح زیر میباشد:

  • قطر 114 سانتیمتر
  • ارتفاع 200 (با پایه 230 سانتیمتر)
  • سطح کویل 55 فوت – 6 میل 475 کیلوگرم و 5 میل 400 کیلوگرم

نکته: اگر با موبایل در حال مشاهده این صفحه هستید برای دیدن کامل جدول میتوانید صفحه را به چپ و راست بکشید.

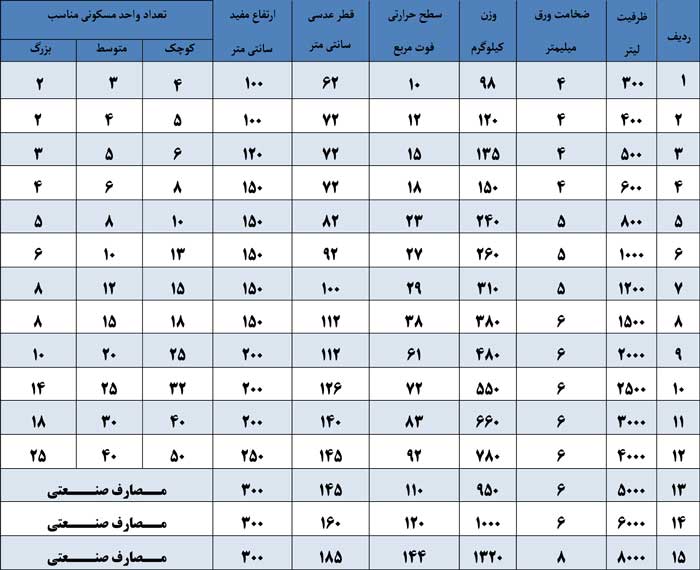

در ادامه مشخصات فنی و ظرفیتهای منابع کویلی عمودی ساخته شده در کارگاه گروه صنعتی ناب زیست شامل ضخامت ورق‌های مورد استفاده در ساخت بدنه و عدسی‌ها، حجم منبع، وزن، قطر عدسی، ارتفاع بدنه با پایه و بدون پایه، قطر ورودی و خروجی و سطح کویل حرارتی درج گردیده است.

ردیفحجم (Litr)ضخامت ورق (Mm)وزن (Kg)قطر عدسی (Cm)طول بدنه بدون پایه(Cm)طول بدنه با پایه(Cm)بوشن ورودی
(In)
سطح حرارتی (Ft)مساحت سطح موثر m2
13005120501501854/1 19200
23006140501501854/1 19200
34005140601501854/1 112300
44006175601501854/1 112300
55005160641501854/1 115350
65006190641501854/1 115350
76005185721501852/1 116400
86006215721501852/1 116400
98005240821501852/1 120550
108006280821501852/1 120550
111000526594150185227650
121000631094150185227650
131200533098150185229800
141200639098150185229800
15150053601121501852341000
16150064301121501852341000
17200054301142002352551350
18200064951142002352551350
19250054901252002352651700
20250065701252002352651700
21300055951402002352752000
22300066851402002352752000
23400056901452502902852700
24400068151452502902852700

چنانچه بهنگام محاسبه ظرفیت، منبع کویلی که متناسب کار شماست در این جدول آورده نشده است حتما با دفتر فنی تماس بگیرید و مشخصات فنی کامل آن را دریافت نمائید.

بعد از معرفی کامل منابع کویلی عمودی، در ادامه این مطلب مشخصات فنی و ظرفیت منابع کویل دار افقی تولیدی این شرکت شامل حجم، ضخامت ورق‌های بدنه و عدسی، وزن، قطر عدسی، طول بدنه بدون فلنج کویل، طول بدنه با گلویی کویل، قطر بوشن ورودی، سطح حرارتی کویل و در نهایت مساحت سطحی که میتواند پوشش دهد آورده خواهد شد.

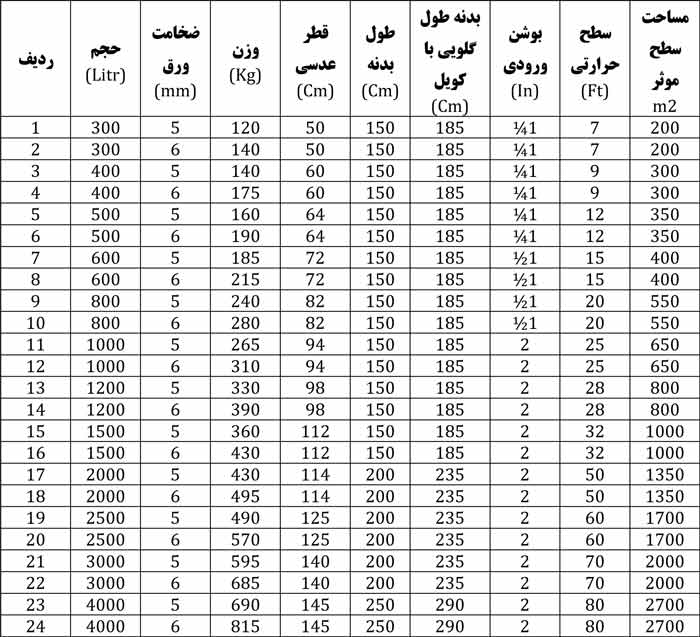

ردیفحجم (Litr)ضخامت ورق (mm)وزن (Kg)قطر عدسی (Cm)طول بدنه بدون فلنج کویل(Cm)طول بدنه با گلویی کویل(Cm)بوشن ورودی
(In)
سطح حرارتی (Ft)مساحت سطح موثر m2
13005120501501854/1 17200
23006140501501854/1 17200
34005140601501854/1 19300
44006175601501854/1 19300
55005160641501854/1 112350
65006190641501854/1 112350
76005185721501852/1 115400
86006215721501852/1 115400
98005240821501852/1 120550
108006280821501852/1 120550
111000526594150185225650
121000631094150185225650
131200533098150185228800
141200639098150185228800
15150053601121501852321000
16150064301121501852321000
17200054301142002352501350
18200064951142002352501350
19250054901252002352601700
20250065701252002352601700
21300055951402002352702000
22300066851402002352702000
23400056901452502902802700
24400068151452502902802700

نحوه عملکرد منبع کویل دار

مکانیزم عملکرد منبع کویلی بسیار ساده است. سیال گرم کننده که در داخل یک بویلر آبگرم یا هر وسیله مشابه گرم می‌شود و وارد کویل ها می‌گردد. دمای سیال گرم شونده که در اطراف این کویل ها در داخل منبع جریان دارد، بر اساس قانون جریان همرفتی، افزایش پیدا میکند. در نهایت پس از رسیدن به دمای مورد نظر به سمت واحدهای مصرفی جریان می‌یابد.

عملکرد منبع کویل دار

در مخزن کویل دار آب گرم یا بخار تولید شده در بویلر یا دیگ، وارد مخزن می‌شود و بین کویل ها جریان پیدا میکند. آب سرد ورودی نیز (در مصارف خانگی آب لوله کشی شهری) توسط کویل ها افزایش دما پیدا کرده و به سمت واحدهای مصرفی حرکت می‌کند.

یکی از مزیتهای مخزن کویلی این است که آب مصرف نشده در سیستم، طی یک مسیر برگشتی، دوباره به داخل منبع هدایت می‌شود. این امر سبب کاهش قابل توجه مصرف انرژی و افزایش بازدهی دستگاه می‌گردد.

اجزای تشکیل دهنده منبع کویل دار

منابع کویل دار از یک بدنه فلزی استوانه ای ایستاده یا افقی بسته به فضای موجود در موتورخانه، دو عدد عدسی محدب در دو انتها (بالا و پایین مخزن)، یک یا چند رشته کویل عموما از جنس مس و سایر ملحقات همچون پایه، شیر اطمینان و… تشکیل یافته است.

اجزای منبع کویل دار

بدنه: بدنه در مصارف عادی و متداول از ورق گالوانیزه (ورق فولادی با روکش گالوانیزه گرم) ساخته می‌شود. ضخامت ورق مصرفی نیز از 4 میلیمتر الی 12 میلیمتر بسته به ظرفیت منابع کویل دار، فشار کاری و طراحی سیستم موتورخانه و… متغیر می‌باشد.

مجموعه صنعتی ناب زیست با بکارگیری مرغوب ترین ورق فولادی کشور (تولید فولاد مبارکه) برای تولید این منابع، کالای خود را در برابر هرگونه فشار اضافی ناخواسته و فرسایش و خوردگی زود هنگام گارانتی می‌نماید.

سازنده منبع کویل دار

عدسی: گروه ناب زیست از عدسی‌های تروسفریکال مرغوب برای منبع کویل دار تولیدی خود استفاده می‌نماید. این امر خود سبب افزایش چشم گیر عمر مفید دستگاه و حاشیه اطمینان کافی در برابر فشار اضافی می‌باشد. لازم به ذکر است اولین نقطه ضعف در مقابل فشار و فرسایش، عدسی و محل اتصال آن به بدنه اصلی می‌باشد. علت عمده آن را می‌توان عملیات جوشکاری اتصال دو قطعه دانست که در نتیجه آن تنش پسماند و تمرکز تنش اضافی در محل اتصال ایجاد می‌گردد.

کویل: برای انتقال حرارت بین سیال گرم کننده و سیال گرم شونده در منبع کویل دار از کویل بصورت اسپیرال استفاده می‌گردد. در طراحی و تولید منابع بهینه ترین متریال کویل مسی می‌باشد. مس انتقال دهنده خوبی برای گرما می‌باشد زیرا ضریب انتقال حرارتی مس بالا می‌باشد. بدلیل استفاده از کویلهای حلزونی و مارپیچ درون منابع در برخی محافل به این دستگاه منبع کویل دار اسپیرال گفته می‌شود.

کویل استیل و کویل گالوانیزه نیز در تولید منبع ها کاربرد دارند که استفاده از آنها طبق طراحی‌های خاص و سفارش خریداران امکان پذیر می‌باشد. کویل ها معمولا به شکل U شکل، حلزونی، مارپیچ و… در بازار موجود است. عموم تولید کنندگان از کویل U شکل مسی که شامل چند شاخه لوله رفت و برگشت با سطوح حرارتی مختلف که برحسب فوت مربع سنجیده می‌شوند استفاده می‌کنند.

استانداردهای استفاده شده در ساخت کویل‌ها

  • ASME: American Society of Mechanical Engineer
  • BS: British Standards
  • استاندارد مورد استفاده در مخزن و عدسی‌های منابع کویل دار ASME می‌باشد.
کویل منبع کویلدار

صخامت کویل مسی برای مصارف آبگرم 0.7 میلیمتر و برای مصارف بخار آب 0.9 میلیمتر در نظر گرفته می‌شوند. در مصارف صنعتی منبع کویلی، ضخامت متعارف کویل مسی 1.24 میلیمتر می‌باشد.

این مجموعه از مس تولیدی کارخانجات معتبر کشور در تولید منابع استفاده می‌نماید که مقاومت مناسبی در مقابل فرسایش، اسید شویی، ضربه و… نسبت به سایر کویلهای موجود در بازار دارد. استفاده از مواد اولیه مرغوب نقطه تمایز محصول تولیدی گروه ناب نسبت با سایر سازندگان می‌باشد.

قیمت منبع کویلی

قیمت منبع کویل دار یکی از عوامل مهم در تصمیم خریدار می‌باشد. ولی باید دقت نمود انتخاب منبع کویلی با پایین ترین قیمت، انتخاب اشتباهی خواهد بود. زیرا برخی تولید کنندگان با استفاده از متریال نامرغوب و دست دوم تعمیری، اقدام به فروش این محصول با قیمتهای پایین و خارج عرف بازار می نمایند. انتخاب این گونه مخزن کویل دار توسط خریداران محترم چیزی جز صرف هزینه و زمان بیشتر در نهایت کار برای آنان نخواهد داشت.

متاسفانه بدلیل تولید کارگاهی منابع کویلی و عدم وجود کنترل کافی توسط اداره استاندارد و بازرسی روی این کارگاه‌ها، ارائه لیست قیمت روز باعث سوء استفاده آنها خواهد شد. لیست قیمت صرفا به این سازندگان کارگاهی کمک میکند تا بتوانند با دانستن قیمت کارخانجات اصلی تولید کننده با روشهای مختلف از جمله کاهش ضخامت و یا کیفیت قطعات قیمت دستگاه را کاهش دهند.

لذا بدین دلیل ما از ارائه لیست قیمت بروز منبع کویلی خودداری نموده ایم. جهت اخذ لیست قیمت با کارشناسان ناب زیست تماس بگیرید و با ارائه اطلاعات مورد نیاز هر قیمت هر یک از ظرفیتهای مورد نظر را دریافت نمائید.

قیمت منبع کویلی

قیمت منبع کویل دار تابعی از ظرفیت منبع، جنس و ضخامت بدنه، نوع عدسی‌ها، جنس و ضخامت کویل و همچنین سطح حرارتی کویل استفاده شده در تولید آن می‌باشد. متاسفانه بر اثر عدم ثبات بازار مواد اولیه مصرفی، قیمت آن نیز به شدت متغیر می‌باشد.

منابع تولیدی شرکت ناب زیست با ورق 4 تا 6 میلیمتری فولاد مبارکه و نه ورقهای فولادی وارداتی از قزاقستان مگر در مواردی که خریدار به آن اصرار بورزد، می‌باشد.

قیمت منبع کویل دار 2000 لیتری در حال حاضر با ورق 5 میل معادل 60 میلیون تومان و با ورق 6 میلیمتر حدودا 660 میلیون ریال می‌باشد. برخی دیگر از قیمتها در ادامه آورده شده است:

  • منبع کویلی 1500 لیتری ورق 5 قیمت 39 و ورق 6 قیمت 49 میلیون تومان
  • منبع کویلی 2500 لیتری ورق 5 قیمت 65 و ورق 6 قیمت 79 میلیون تومان
  • منبع کویلی 3000 لیتری ورق 5 قیمت 76 و ورق 6 قیمت 93 میلیون تومان
لیست قیمت منبع کویل دار

راهنمای انتخاب بهترین منبع کویل دار

جهت خرید منبع کویلی نکاتی را جهت انتخاب راحت تر برای شما عنوان می کنیم:

  • در انتخاب ظرفیت این منابع حتما از کارشناس خبره کمک بگیرید.
  • برای خرید منبع کویل دار صرفا به قیمت پایین اکتفا نکنید.
  • شرکت ها و کارگاه‌هایی که برای منابع قیمت پایین پیشنهاد می‌کنند مجبور هستند بجای ورق با کیفیت (ورق فولاد مبارکه) از ورقهای متفرقه استفاده کنند.
  • روش دیگر کاهش قیمت، استفاده از ورق با ضخامت کمتر بجای ورق ضخیم می‌باشد که عمر چنین منبعی بسیار پایین خواهد بود.
  • برخی همکاران برای ارائه قیمت پایین تر، سطح حرارتی کویل مسی را پایین تر می‌گیرند که این امر سبب بالارفتن مدت زمان گرم شدن آب ورودی خواهد شد.
  • عمودی یا افقی بودن منابع کویلی نسبت به موتورخانه شما و فضای موجود تعیین خواهد شد.
  • انتخاب ضخامت منابع بر اساس استانداردهای ارائه شده توسط آیین نامه مشخص می‌شود.
  • رنگ آمیزی منبع امری ضروری نمی‌باشد و در زنگ زدگی و عمر آن زیاد دخیل نمی‌باشد.
  • جوشکاری منبع کویل دار باید به روش زیر پودری انجام گیرد.
  • ضخامت کویل مسی مورد استفاده بر اساس سیال تغذیه و فشار کاری تعیین می‌شود.
  • برای دیگ آبگرم کویل مسی 0.7 میلیمتر انتخاب می‌شود.
  • برای دیگ بخار کویل مسی 1.9 انتخاب می‌شود.
  • در صورتی که فشار کاری دیگ بخار بالاتر از 5 بار باشد باید از ضخامت 1.24 میلی متر برای کویل بهره جست.

بعد از مد نظر قرار دادن موارد فوق ما پیشنهاد می‌کنیم ضمن اخذ پروپوزال فنی از چند شرکت معتبر سازنده منبع کویلدار از جمله پاکمن، گروه صنعتی انصار، ماشین سازی اراک حتما از کارخانه مذکور بازدید نمایید.

خرید منبع کویلی

سپس به مقایسه پیشنهاد فنی و ریالی آنها با شرکت ناب زیست، بعنوان یکی از قوی ترین تولیدکنندگان این محصول در ایران بپردازید. در طی بازدید خود از کیفیت ورقهای مورد استفاده در ساخت بدنه، دستگاه‌های مورد استفاده جهت جوشکاری و آزمایشگاه آنها بازدید کنید سپس نسبت به خرید اقدام نمائید.

محاسبه ظرفیت منبع کویلی

تعیین ظرفیت و انتخاب منبع کویل دار مناسب جهت تهیه آب گرم بهداشتی ویژه واحد مسکونی به چند فاکتور مهم وابسته است که به شرح زیر می‌باشد:

  1. میزان تقاضای آب گرم
  2. سطح حرارتی کویل
  3. انتخاب نوع منبع کویل دار

حجم منبع کویل دار به صورت زیر محاسبه می‌گردد:

برای محاسبه ظرفیت منبع کویل دار باید تعداد افراد را در میزان مصرف برای هر نفر و ضریب تقاضا و ضریب ذخیره ضرب نمایید. ضریب تقاضا و ضریب ذخیره دارای کاتالوگی می‌باشد که به سبب تجربه و تخصص متخصصان و طراحان تعیین می‌گردد.

V_t ꞊ D_m × D_f × D_s

که در آن:

  • V_t: حجم نهایی منبع کویلی
  • D_m: حداکثر نرخ مصرف آب گرم بر حسب گالن بر ساعت
  • D_f: ضریب تقاضای مصرف
  •  D_s: ضریب ذخیره منبع

برای محاسبه ظرفیت گرمایی لازم برای طراحی منبع کویلی مناسب، کافیست از رابطه ساده زیر استفاده کنیم: Q = 4.2*V* (t_2-t_1) *T

که در آن:

  • Q: ظرفیت گرمایی مورد نیاز بر حسب کیلو کالری بر ساعت است
  • V: حجم منبع کویل دار بر حسب لیتر است
  • T: زمان لازم و پیش بینی شده برای گرم شدن کل آب داخل منبع کویلی به ساعت است.
  • t_1: دمای آب ورودی به دستگاه
  • t_2: دمای آب خروجی از منبع

یکی از مشخصات فنی که در دفترچه ضمانت منبع کویل دار لحاظ می‌گردد، میزان ضریب انتقال حرارت سطح کویلها می‌باشد که تاثیر مستقیم بر تامین و تولید میزان آب گرم بهداشتی درون مخزن دارد. برای محاسبه بار حرارتی گرمایی به پارامترهای زیر نیازمندیم:

A ꞊ Q÷U×(T2-T1)

که در آن:

  • A: سطح حرارتی بر حسب متر مربع.
  • Q: ظرفیت مورد نیاز منبع کویل دار بر حسب W
  • U: ضریب انتقال حرارت کلی بر حسب (W/m2K)
  • tm ∆: اختلاف دمای لگاریتمی

در انتخاب منبع کویلی اساسی ترین مسئله انتخاب ظرفیت مناسب سیستم می‌باشد. زیرا در صورت پایین بودن ظرفیت مطمئنا در پیک کاری کمبود آبگرم خواهیم داشت. از طرفی در صورت بالاتر بودن ظرفیت، عملا حرکتی غیر بهینه انجام شده که هم از لحاظ اقتصادی و هم از نظر مصرف انرژی به ضرر سیستم تمام خواهد شد. در مورد محاسبه ظرفیت و انتخاب منبع کویل دار پیشنهاد ما تماس با کارشناسان ناب زیست می‌باشد.

ظرفیت مخزن کویل دار

اما در حالت کلی میتوان گفت:

برای مصارف عمومی در منازل مسکونی برای یک واحد مسکونی با زیر بنای حداکثر 120 متر مربع که در هر واحد حداکثر یک سرویس بهداشتی وجود داشته باشد، برای هر واحد مسکونی 100 لیتر آبگرم در نظر خواهیم گرفت.

برای مثال برای یک مجتمع 5 طبقه که هر طبقه 2 واحد داشته باشد با مشخصات فوق، یک منبع کویلی 1000 لیتری طبق آیین نامه‌های داخلی و خارجی معتبر کافی خواهد بود.

اما برای واحدهای بزرگ تر از 120 متر مربع و یا واحدهای مسکونی با بیش از یک سرویس بهداشتی باید این 100 لیتر را بزرگتر در نظر بگیریم. مثلا برای واحدی 150 متر مربعی با 2 سرویس بهداشتی، به ازای هر واحد 125 لیتر آبگرم در نظر خواهیم گرفت.

نصب و نگهداری مخزن کویل دار

نصب منبع کویلی تابع قوانین و ضوابط خاصی می‌باشد که رعایت این موارد سبب بهبود عملکرد و افزایش طول عمر آن می‌گردد:

  1. این سیستم ها باید در مکانی تراز و کاملا صاف نصب گردد.
  2. مطابق قوانین مقررات ملی ساختمانی برای هر واحد مسکونی 4 نفره 110 لیتر آب منظور می‌گردد بنابراین منبع کویل دار باید بر اساس این قانون انتخاب گردد.
  3. منبع حتما باید دارای شیر تخلیه و فشارشکن باشد.
  4. دمای شیر اطمینان بر روی 99 درجه سانتیگراد تنظیم گردد.
  5. دقت نمایید که لوله‌ها موجب فشار بر بدنه منبع کویلی نگردند.
  6. منابع در ارتفاع 30 سانتیمتر از سقف موتورخانه نصب گردد و همچنین طول فندانسیون زیرین 10 سانتیمتر لحاظ گردد تا موجب پوسیدگی و خرابی جداره نگردد.
  7. بهتر است پمپ سیرکولاتور جداگانه برای گردش آب بر روی منبع کویلی نصب شود.
  8. منبع در فضای باز یا رطوبتی حتما عایق کاری شود.
  9. پمپ برگشت دایم روشن باشد.
  10. شیرهای ورود و خروج از دیگ گرم از بالا وارد کویل و از پایین خارج می‌گردد.
  11. بوشن و اتصال ورودی که پایین تر از کویل نصب می‌گردد موجب می‌شود تا آب مصرفی پس از سختی گیر وارد کویل شود.
  12. لوله خروجی منبع کویلی در بالاترین قسمت منبع نصب شده است تا امکان آب رسانی در صورت خرابی پمپ سیرکولاسیون وجود داشته باشد.
  13. نصب دو عدد شیر تخلیه یکی در بالای منبع و در قسمت عدسی بالایی و یکی در پایین منبع و پایین تر از عدسی پایین جهت هواگیری ضروری است.
  14. استفاده از شیر یکطرفه در مسیر برگشت الزامی است.

در حالت کلی ما در این بخش به مواردی که بطور کلی باید در هنگام نصب و نگهداری منبع کویل دار توجه نمایید اشاره نمودیم. این موارد تنها به لحاظ دانش افزایی شما کاربران در سایت ما آورده شده است. نصب منبع کویلی کاری کاملا تخصصی است که باید به دست همکاران ما در ناب زیست سپرده شود.

اسید شویی منبع کویلی

یکی از مهمترین کارهایی که شرکتهای تعمیر و نگهداری تاسیسات، حداکثر هر دو سال یک بار انجام دهند اسیدشویی منابع کویلی می‌باشد. استفاده از اسید کلریدریک و اسید سولفوریک در این فرآیند می‌تواند کارساز باشد لیکن اسید کلریدریک به دلیل مزایای بیشتر امروزه بیشتر استفاده می‌شود. به دلیل خراب شدن کویل‌های مسی و سالم ماندن مخزن اصلی بدنه به مدت طولانی، منابع کویل دار آب گرم کمتر نیاز به تعویض و تعمیر دارند و بیشتر به اسیدشویی و تعمیر و یا تعویض کویل آن دارند.

اسید شویی این مخازن بسیار خطرناک است. دقت کنید این اتفاق توسط شرکتهای متخصص این کار انجام شود. برای مجتمعهای اداری و تجاری با توجه به دستگیر بودن اسید شویی درون موتورخانه و وجود تجهیزات گران قیمت همچون چیلرها و دیزل ژنراتورها و… پیشنهاد می‌شود بجای اسیدشویی نسبت به تعویض کویل درون منبع اقدام شود.

دستورالعمل اسید شویی منبع کویل دار PDF

طراحی منبع کویل دار

در اینجا قصد داریم مدل سازی منابع کویلی در نرم افزارهای تخصصی مکانیک را بررسی نماییم.

طراحی منبع کویلی

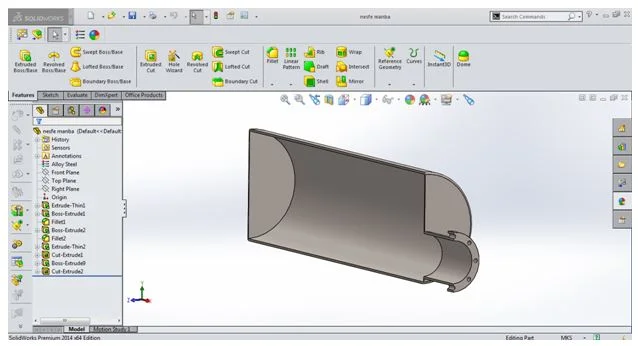

تصاویر بالا نشان دهنده منبع کویل دار افقی است که 300 لیتر حجم دارد و قطر مقطع آن 50 سانتیمتر و طول آن یک و نیم متر میباشد که میتواند آبی با دمای 60 الی 70 درجه سانتیگراد تولید نماید. جنس منبع کویلی فوق در نرم افزار سالیدورکس (SolidWorks) ورق فولادی با روکش گالوانیزه گرم تعریف شده است که دارای وزن واحد حجم 7850 کیلوگرم میباشد. بدنه و عدسی‌های این مخزن دارای ضخامت 5 میلی متربوده و طبق محاسبات انجام شده توسط نرم افزار سالید ورک دارای وزنی معادل 120 کیلوگرم میباشد.

بازرسی منبع کویل دار

جنس کویل این منبع نیز در نرم افزار مس تعریف شده است که بدلیل ضریب انتقال حرارت بالا بهترین گزینه میباشد. کویل مناسب برای منبع با حجم 300 لیتر طبق استانداردهای جهانی دارای سطح حرارتی 8 فوت مربع است که البته بنا به نیاز سیستم میتوان این مقدار را تغییر داد.

برای طراحی ظرفیت منبع کویلدار مراحل زیر را دنبال کنید.

  1. در مجتمعهای تجاری اداری و مسکونی بزرگ و هر جایی که به ظرفیتی بیشتر از 2000 لیتر منبع کویلی نیاز باشد با توجه به تجربه باید به جای یک منبع از دو یا چندین عدد در مجموع معادل ظرفیت محاسبه شده استفاده کرد. علت این موضوع این است که در صورتی که به هر علتی برای یکی از منابع مشکلی پیش آمد مخازن دیگر تا تعمیر و جایگزینی منبع مستهلک، آب گرم مصرفی ساختمان را تامین کنند.
  2. برای سرعت دادن جهت گرم شدن آب، باید طول منبع اسپیرال از عرض بیشتر باشد تا سطح تبادل حرارت سریعتر انجام شود.
  3. به منظور جلوگیری از اتلاف انرژی گرمایی حتما منابع را عایق کنید.
  4. مخزن اصلی منبع کویل دار بر اساس استاندارد ASME و فشار کاری 100psig ساخته می‌شوند.
  5. منبع باید مجهز به دریچه بازدید به ابعاد 11*15 اینچ باشد.
  6. استانداردها مورد نیاز جهت ساخت کویل ها ASME و BS می‌باشد.
  7. بعد از تمیزکاری جداره داخلی، حداقل دو لایه اپوکسی زده شود سپس ضد زنگ زده شود و بعد رنگ روغن استفاده شود.
  8. پایه‌های زیرین منبع از جنس فولاد باشد.
  9. جهت انتقال منابع کویل دار به محل پروژه لازم است تا دو حلقه اتصال قلاب نصب گردد.
  10. تست مخزن اصلی تقریبا دو برابر فشار کل صورت پذیرد.
  11. عدسی کویلها از جنس چدن ساخته شود.
  12. درجه حرارت طراحی کویل ها 350 درجه فارنهایت می‌باشد.
  13. ضخامت مورد نیاز لوله‌های مسی کویل معمولا 3/4 و یا 7/8 می‌باشد.
  14. صفحه تیوب پلیت و غلاف کویل مسی از جنس فولادی ویژه مخازن تحت فشار می‌باشد.
طراحی منبع کویل دار عمودی

منبع کویل دار استیل

در تولید منابع کویل دار علاوه بر ورق فولادی با روکش گالوانیزه گرم، ورقهای استنلس استیل نیز مورد استفاده قرار می‌گیرند. استفاده از ورق استیل در تولید مخزن کویلی سبب افزایش چشم گیر عمر منبع می‌گردد. همانطور که می دانید ورقهای استیل مقاومت در برابر خورندگی بسیار بالایی دارند. این مقاومت قابل مقایسه با ورق فولادی و ورق گالوانیزه نمی‌باشد.

منبع کویل دار استیل در مواردی که حساسیت کار بالا می‌باشد و یا در صورت خرابی و ترکیدگی، موجب ایجاد خسارت در سیستم تاسیساتی گردد مورد استفاده قرار می‌گیرد. همچنین در صنایع و کارخانه‌های مواد غذایی و یا مشابه آن که سیالی غیر از آب آشامیدنی در پروسه گرمایش یا سرمایش قرار می‌گیرد منابع کویلی استیل کاربرد دارند.

در تولید مدل استیل از ورق استیل با گرید 304 استفاده می‌گردد. در برخی صنایع و تولیدی ها به منظور افزایش دمای سیالاتی با خورندگی بسیار بالا مانند اسیدها و… از استیل با گرید 316 استفاده خواهد شد. فراموش نکنید که گروه صنعتی ناب زیست یکی از برترین سازندگان انواع مخزن استیل در ایران محسوب میشود.

تعمیرات منبع کویل دار

منبع کویل دار همانند سایر تجهیزات گرمایشی پس از مدتی کارکرد ممکن است انتظارات شما را برآورده نسازد که این بیانگر وجود نقص فنی در آن می‌باشد. انتظارات شما از این سیستم عبارتند از:

  • دسترسی به آب گرم به میزان لازم و بدون وقفه
  • تامین و تولید آب کاملا بهداشتی عاری از بو، طمع بد و به رنگ زلال

چنانچه هریک از این موارد مطابق با میل شما پیش نرود علت را در موارد زیر جستجو کنید:

  • رسوب گرفتگی کویل و جداره داخلی مخزن
  • عدم عایق بندی منبع کویل دار
  • مصرف بیش از حد آب توسط واحدهای مسکونی و ساکنین آن
  • کاهش دمای آب بویلر
  • خرابی و نقص فنی پمپ سیرکوله
  • پایین بودن آب سرد ورودی
  • سوراخ شدن و نشتی کویل ها
  • نشتی اتصالات و بوشنهای درون مخزن و شیر اطمینان

اتصالات منبع کویل دار

منبع کویل دار باید شامل اتصالات استانداردی باشد. این اتصالات شامل بخشهای ورودی، خروجی، تخلیه، شیر اطمینان، ترمومتر، برگشتی آبگرم مصرفی، فشار سنج به صورت تعبیه شده روی منبع می‌باشد. برای ساخت این منابع باید مسئله از هم گسستگی و فاصله گرفتن لوپهای رفت و برگشت کویل از یکدیگر، به دلیل سرد و گرم شدن، فشار آب، رسوب و… را در نظر داشت.

برای این کار در هنگام تولید و ساخت با صفحات مخصوص که مانند الگوی تیوب شیت برش خورده اند در طول 3/4 انتهایی کویل ها استفاده میشود. این کار موجب میشود در زمان انجام تعمیرات امکان خروج کویل از دهانه تعبیه شده روی منبع وجود داشته باشد.

برخلاف منابع دوجداره، مخازن کویل دار نیاز به رسیدگی و نگهداری دارند. روی بدنه آنها در حدود ارتفاع حدودا 3/4 بالایی سیستم بخشی جهت نصب ترمومتر در نظر گرفته میشود. از آن جهت نمایش درجه حرارت آب داخل منبع استفاده میشود.

ساخت منبع کویلی

توصیه می‌شود از ترمومترهای 10 سانتیمتری غلاف دار استفاده شود. انرژی ورودی دستگاه نیز توسط آب گرم یا داغ، بخار و… تامین می‌شود. برای کنترل این انرژی ورودی در سیستم آبگرم از شیرهای برقی دوراهی در مسیر اصلی، و یا سه راهی مسیر بای پاس، و یا خاموش و روشن شدن الکتروپمپ آبگرم استفاده می‌شود. در سیستمهای بخار جهت کنترل دبی بخار و انرژی ورودی از شیرهای برقی دوراهه می‌توان بهره گرفت.

این شیرها نیز می‌توانند از مدلهای تک ضرب و یا تدریجی انتخاب شوند. گفتنی است که اگر از شیرهای تدریجی در سیستم آب گرم یا بخار استفاده شود کنترل دمای بهتری را می‌توانید در اختیار داشته باشید. اما در عین حال قیمت آنها بالاتر خواهد بود.

عایقکاری منبع کویل‌دار

کویل درون منبع کویل دار در تماس مستقیم با آب مصرفی است که به طور مداوم و به دفعات تعویض و از منبع گذر می‌کند. در نتیجه رسوب گرفتگی آن کاملا عادی است. هر چقدر دمای آب گرم موتورخانه (دمای داخل کویل) افزایش پیدا کند، به همان میزان رسوب پذیری کویل نیز بیشتر خواهد شد. به همین علت دمای بالای 60 درجه برای مخزن کویلی توصیه نمی‌شود. با توجه به اندازه سختی آب شهری و مصرف و ظرفیت منبع، زمان اسیدشویی در مکانهای مختلف می‌تواند متفاوت باشد. استفاده از سختی گیر آب در این موارد می‌تواند بسیار راهگشا باشد.

عایقکاری منابع کویل دار در موتورخانه‌ها نیز بسیار ضروری میباشد. برای عایق بندی استفاده از پشم شیشه همراه با مل و ماستیک و متقال، و همچنین عایقهای جدید الاستومریک و با ضخامت مناسب برای این منظور مناسب خواهد بود.

سطح کویل حرارتی بر حسب ابعاد منبع و مقدار انرژی مورد نیاز برای گرم کردن آب از مهمترین نکات طراحی و ساخت این محصول محسوب میشود. این اندازه اغلب توسط سازندگان بر اساس فوت مربع محاسبه و استفاده میشود. معنی آن نیز سطح تماس آب مصرفی با کویلهای منبع کویل دار است. جنس تیوب شیت کویل ها از فولاد و جنس عدسی آنها از چدن میباشد.

در انتها پیشنهاد می نمائیم ویدئو زیر را که منایع کویل دار را بصورت اجمالی معرفی نموده است، تماشا فرمائید.

رای کاربران
[امتیاز کلی: 20 میانگین: 4.9]
11 دیگاه
  1. avatar موسی الرضایی

    عالی بود توضیحات
    برای خرید منبع کویلی ۱۰۰۰ لیتری ایستاده مزاحم شدم.
    میشه قیمت اعلام کنید به موبایل من؟
    من نصاب منبع کویل دار هستم قیمت رو لطفا پایین بدید درخواست زیاد میفته جای دیگه نرم من.
    همکاران آدرس شما رو دادن گفتم کارشون خوبه مهندس قدرتی ولی لطفا ما رو هم درک کنید.

    • avatar ناب زیست.م

      قیمت منبع کویلی ۱۰۰۰ لیتری بر اساس دلار ۲۰ هزار تومان و ورق ۲۲ هزار تومان در میاد ۱۹ میلیون تومان . ازتون خواهش میکنم جنس رو از شرکت هایی که قیمت پایین میدن بدون بازدید از کارگاه و دفترشون نخرید . کارگاه بعضا واسه خودشون نیست این شرکت ها کوچیک و دو روز دیگه که میرید برای ضمانت میبینید اون کارگاه میگه اون شرکت یه مدت از ما اینترنتی خرید می کرد الان هم نیستن . حتما برید دفترشون رو ببنید . تعداد پرسنل شون رو ببنید . خیلی زیاد شده متاسفانه این شرکت ها . اینترنت خوبی داره بدی هایی هم داره .

  2. avatar جهرمی

    سلام من دانشجو هستم. به من یه تحقیق دادن با عنوان : منبع کویل دار چیست ؟ تعریف منبع کویلی رو من پیدا نکردم دقیق امکان داره در دو خط واسه بنویسین منبع کویل دار چیست ؟

  3. avatar زاغری

    تعمیرات منبع کویل دار هم انجام میدید شما ؟ من یک منبع ۱۵۰۰ لیتری کویل دار خریدم ۵ سال قبل از دما تجهیز الان سوراخ شده میخام تعمیرش کنم .

    • avatar ناب زیست.م

      سلام . خیر ما تعمیرات منبع کویلی رو نمی تونیم در خدمت تون باشیم فقط سازنده منبع کویل دار هستیم .

  4. avatar بهروز تقی زادگان

    سلام لطفا قیمت منبع کویل دار ۱۰۰۰ لیتری با ورق ۶ میل (از فولاد مبارکه )با هزینه حمل وهزینه نصب را بصورت جداگانه برای من با پیش فاکتور به شماره تلفن زیر ارسال کنید ۰۹۱۲-۱۲۰۰-۱۵۴
    سپاس

    • avatar ناب زیست.م

      سلام قربان. قیمت منبع کویل دار ۱۰۰۰ لیتری با ورق ۶ میلیمتر و کویل ۲۷ فوتی با هزینه حمل و نصب در تهران معادل ۲۵ میلیون تومان خواهد بود.

  5. avatar عباس قربانی

    سلام.
    منبع کویلی ۲۳۱۰لیتری ایستاده. برای ساختمان ۷طبقه،هرطبقه ۳واحدی،جمعا ۲۱واحدی است.
    ورق ۵میل(شرکت فولاد مبارکه)،
    مس کوئلی ۹میلیمتر.

    ضخامت لوله مسی کوئل(پیشنهاد خودتون چیه؟؟؟)
    عدسی کوئل(چدنی)
    صفرتاصد چقدر هزینه گردد؟؟
    آدرس:غرب تهران است.

    لطفا پیش فاکتور را به این شماره واتساب نمایید.

    ۰۹۱۲۵۳۰۱۸۴۵
    قربانی

    پیشنهاد بهتری دارید بفرمایید

    • avatar ناب زیست.م

      سلام. همکارم با شما تماس میگیرن پیشنهادشون رو خدمت تون ارائه میکنن.

  6. avatar حقیقی

    سلام وقت بخیر دو عدد مخزن ۲۰۰۰ لیتری کویلی دارم برای فروش. اگر خرید دارید تماس بگیرید

    • avatar ناب زیست.م

      عنایت کنید با دفتر تماس بگیرید. مشخصات فنی مخازنی که موجود دارید را عنایت کنید. قطعا به مشتری ها پیشنهاد خواهد شد.

۰۲۱-۸۸۷۲۲۰۲۷ با یک کلیک تماس بگیرید
