طراحی و اجرای شبکه های فاضلاب شهری و صنعتی تنها به انتخاب لوله مناسب محدود نمی شود، بلکه موفقیت کل سیستم به مجموعه ای از عوامل هیدرولیکی و اجرایی وابسته است. در میان این عوامل، شیب بندی صحیح مسیر انتقال فاضلاب نقش تعیین کننده ای در عملکرد بلندمدت شبکه دارد. حتی در صورت استفاده از لوله های مقاوم و استاندارد، اگر شیب به درستی طراحی و اجرا نشود، مشکلاتی مانند رسوب گذاری، گرفتگی و کاهش ظرفیت انتقال به سرعت ظاهر می شود. از این رو، درک اصول صحیح شیب بندی لوله کاروگیت و رعایت استانداردهای اجرایی، برای مهندسان و مجریان پروژه های فاضلاب امری ضروری محسوب می شود. این مقاله به بررسی اصول طراحی شیب، عوامل مؤثر، خطاهای رایج و نکات اجرایی در شبکه های فاضلاب ثقلی می پردازد.
مفهوم شیب در شبکه های فاضلاب
شیب در شبکه های فاضلاب به اختلاف ارتفاع بین دو نقطه از مسیر لوله گذاری نسبت به طول افقی گفته می شود. این اختلاف ارتفاع باعث ایجاد نیروی ثقلی شده و جریان فاضلاب را بدون نیاز به پمپاژ در مسیر هدایت می کند. شیب معمولاً به صورت درصد بیان می شود؛ به عنوان مثال، شیب 1 درصد به این معناست که در هر 100 متر طول افقی، یک متر اختلاف ارتفاع وجود دارد. انتخاب شیب مناسب باید به گونه ای باشد که جریان به صورت یکنواخت و پایدار حرکت کرده و از ته نشینی ذرات جلوگیری شود.

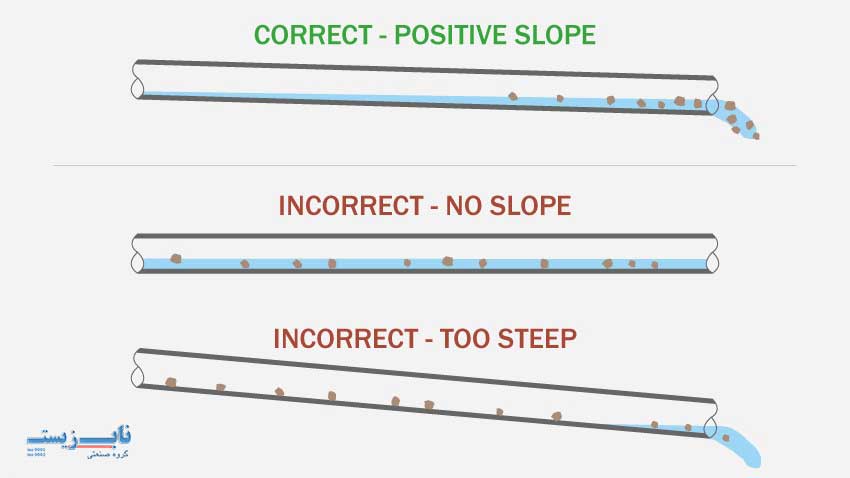

اهمیت شیب بندی لوله کاروگیت در عملکرد شبکه فاضلاب
اهمیت شیب مناسب در شبکه فاضلاب به این دلیل است که جریان فاضلاب به صورت ثقلی حرکت می کند و کوچک ترین خطا در شیب، مستقیماً عملکرد کل سیستم را تحت تأثیر قرار می دهد. شیب درست باعث می شود فاضلاب با سرعت کافی حرکت کرده و ذرات جامد همراه آن بدون ته نشینی در مسیر منتقل شوند، در نتیجه از گرفتگی، رسوب گذاری و کاهش ظرفیت انتقال جلوگیری می شود. از طرف دیگر، اگر شیب کمتر از حد استاندارد باشد، جریان کند شده و مواد جامد در کف لوله رسوب می کنند؛ و اگر بیش از حد باشد، سرعت زیاد جریان باعث جدا شدن ذرات، فرسایش و آسیب به اجزای شبکه می شود. بنابراین شیب مناسب یک تعادل هیدرولیکی ایجاد می کند که هم از گرفتگی جلوگیری می کند و هم از تخریب شبکه، و در نهایت عمر مفید سیستم را افزایش می دهد.

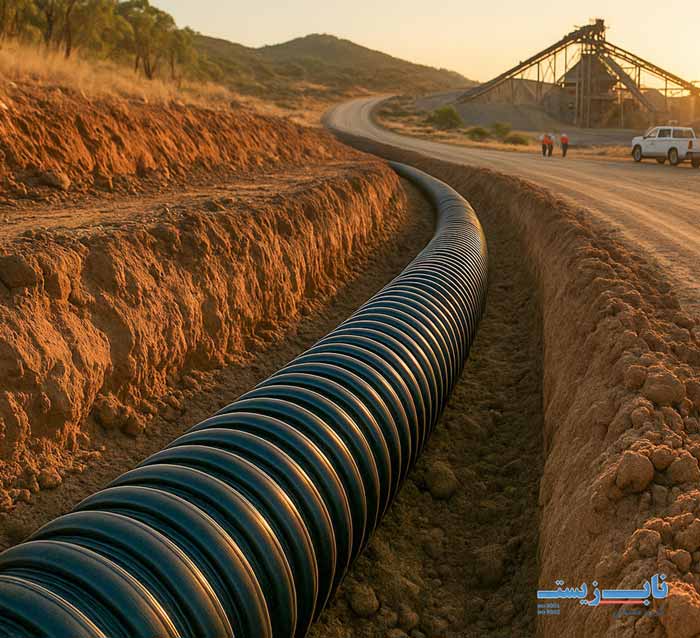

محدوده شیب استاندارد در شبکه های فاضلاب
محدوده شیب استاندارد در شبکه های فاضلاب به گونه ای تعیین می شود که جریان ثقلی بتواند با حداقل رسوب گذاری و بدون ایجاد سرعت مخرب حرکت کند. این محدوده معمولاً به قطر لوله و شرایط طراحی وابسته است؛ به طور کلی در لوله های با قطر کوچک تر شیب بیشتری نیاز است تا از ته نشینی مواد جامد جلوگیری شود، در حالی که در قطرهای بزرگ تر به دلیل حجم بالاتر جریان، شیب کمتر نیز عملکرد مناسبی خواهد داشت.
به صورت اجرایی، شیب های رایج در شبکه های فاضلاب معمولاً از حدود ۰.۲٪ تا ۲٪ متغیر هستند. برای لوله های کوچک (حدود ۲۰۰ میلی متر)، شیب در محدوده حدود ۱.۵ تا ۲ درصد در نظر گرفته می شود، اما با افزایش قطر (مثل ۴۰۰ تا ۶۳۰ میلی متر) این مقدار می تواند تا حدود ۰.۲ تا ۰.۸ درصد کاهش یابد. انتخاب نهایی شیب باید بر اساس محاسبات هیدرولیکی، دبی فاضلاب و شرایط پروژه انجام شود تا تعادل بین سرعت جریان و جلوگیری از رسوب گذاری حفظ گردد. در جدول زیر، مقادیر رایج شیب پیشنهادی ارائه شده است:
| قطر لوله (میلی متر) | شیب پیشنهادی تقریبی |
| 200 | 1.5% تا 2% |
| 250 | 1% تا 1.5% |
| 315 | 0.7% تا 1% |
| 400 | 0.5% تا 0.8% |
| 500 | 0.3% تا 0.6% |
| 630 | 0.2% تا 0.5% |
این مقادیر بسته به شرایط پروژه قابل اصلاح هستند و باید در طراحی نهایی با محاسبات هیدرولیکی دقیق تطبیق داده شوند.

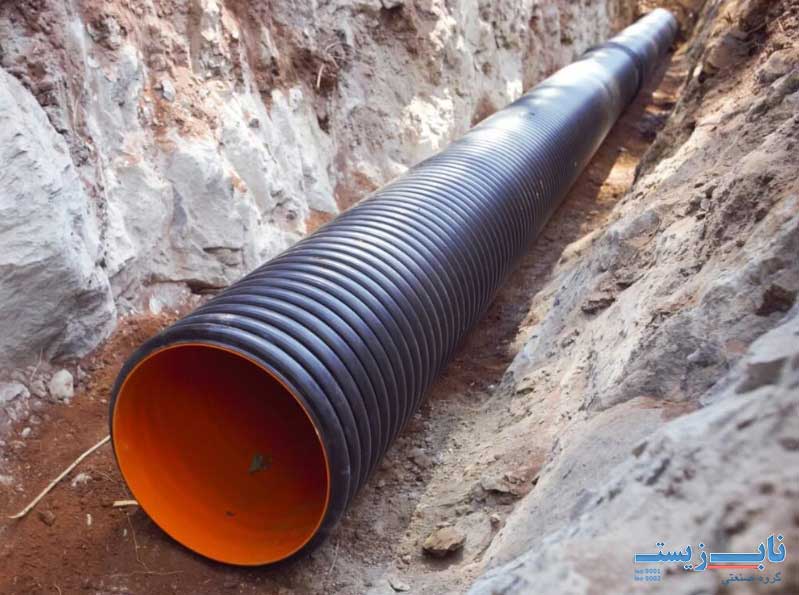

عوامل مؤثر در تعیین شیب مناسب شبکه فاضلاب
در تعیین شیب بندی لوله کاروگیت مناسب شبکه فاضلاب، مجموعه ای از عوامل هیدرولیکی، اجرایی و محیطی نقش دارند که هرکدام به طور مستقیم بر عملکرد نهایی سیستم تأثیر می گذارند.
- قطر لوله: هرچه قطر لوله کوچک تر باشد، برای جلوگیری از ته نشینی ذرات به شیب بیشتری نیاز است؛ در قطرهای بزرگ تر امکان استفاده از شیب کمتر وجود دارد.
- میزان دبی فاضلاب: حجم جریان عبوری از شبکه تعیین می کند که سرعت حرکت سیال چقدر باشد و در نتیجه شیب باید به گونه ای تنظیم شود که ظرفیت انتقال کافی ایجاد شود.
- سرعت خودتمیزشوندگی: شیب باید طوری طراحی شود که سرعت جریان به حدی برسد که از رسوب گذاری مواد جامد در کف لوله جلوگیری کند.
- شیب طبیعی زمین: توپوگرافی و شیب طبیعی مسیر می تواند در کاهش یا افزایش نیاز به شیب طراحی شده نقش داشته باشد و بر هزینه های اجرایی تأثیر بگذارد.
- نوع خاک و شرایط بستر: پایداری بستر لوله گذاری و میزان نشست پذیری خاک در حفظ شیب طراحی شده اهمیت دارد و در انتخاب مقدار شیب مؤثر است.
- عمق دفن و محدودیت های اجرایی: در برخی پروژه ها به دلیل تداخل با سایر تأسیسات یا محدودیت عمق، شیب طراحی باید اصلاح شود تا امکان اجرا فراهم گردد.
پیامدهای شیب کمتر از حد استاندارد
- ته نشینی مواد جامد در کف لوله: کاهش سرعت جریان باعث رسوب گذاری ذرات و کاهش تدریجی ظرفیت لوله می شود.
- کاهش ظرفیت انتقال شبکه: تجمع رسوبات باعث کوچک شدن سطح مفید عبور جریان می شود.
- افزایش احتمال گرفتگی و انسداد: در طول زمان، رسوبات می توانند مسیر جریان را به طور کامل مسدود کنند.
- ایجاد بوی نامطبوع: ماندگاری فاضلاب و تجزیه مواد آلی منجر به تولید گازهای بدبو می شود.
- کاهش خاصیت خودتمیزشوندگی شبکه: جریان دیگر توان حمل ذرات معلق را نخواهد داشت.
- افزایش هزینه های بهره برداری و نگهداری: نیاز به شستشو، لایروبی و تعمیرات بیشتر می شود.
- ایجاد پس زدگی فاضلاب در شبکه: در موارد شدید، انسداد می تواند باعث برگشت جریان شود.
- کاهش عمر مفید سیستم فاضلاب: تجمع مداوم رسوبات و فشارهای موضعی به اجزای شبکه آسیب می زند.

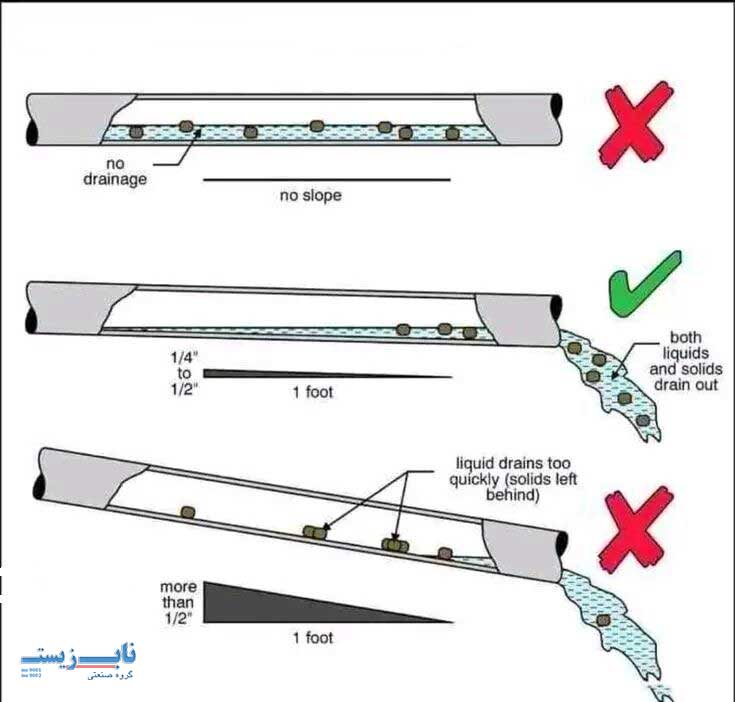

پیامدهای شیب بیش از حد مجاز
- افزایش بیش از حد سرعت جریان: سرعت زیاد باعث می شود جریان به صورت کنترل نشده حرکت کند و تعادل هیدرولیکی شبکه به هم بخورد.
- جدا شدن فاز جامد و مایع: در شیب های زیاد، آب سریع تر از ذرات جامد حرکت می کند و رسوبات در کف لوله باقی می مانند.
- فرسایش جداره داخلی لوله: برخورد ذرات با سرعت بالا می تواند باعث ساییدگی و کاهش عمر مفید لوله شود.
- ایجاد ضربه های هیدرولیکی: تغییرات ناگهانی سرعت در مسیر باعث ایجاد تنش و فشارهای ضربه ای در شبکه می شود.
- آسیب به اتصالات و منهول ها: جریان پرسرعت می تواند به نقاط اتصال و سازه های بین راهی فشار وارد کند.
- کاهش راندمان انتقال یکنواخت: به جای جریان پایدار، حرکت نامتعادل ایجاد شده و عملکرد شبکه مختل می شود.
- افزایش هزینه تعمیر و نگهداری: به دلیل استهلاک بیشتر و نیاز به تعمیرات دوره ای، هزینه بهره برداری بالا می رود.
روش های کنترل و اجرای دقیق شیب بندی لوله کاروگیت در شبکه فاضلاب
روش های کنترل و اجرای دقیق شیب در شبکه فاضلاب از مهم ترین مراحل اجرایی پروژه های لوله گذاری هستند، زیرا هرگونه خطا در تراز می تواند باعث افت عملکرد هیدرولیکی، رسوب گذاری یا حتی انسداد شبکه شود.
- استفاده از دوربین های نقشه برداری: دقیق ترین روش کنترل شیب است که با برداشت نقاط ارتفاعی، شیب مسیر را با دقت بالا مطابق نقشه طراحی کنترل می کند.
- به کارگیری تراز لیزری: ابزاری سریع و کاربردی در کارگاه که یک خط مرجع تراز ایجاد کرده و کمک می کند بستر و کف لوله با شیب صحیح اجرا شود.
- استفاده از بنچ مارک های ارتفاعی ثابت: نقاط مرجع از پیش تعیین شده هستند که برای کنترل ارتفاع در طول پروژه استفاده می شوند و از بروز خطاهای تجمعی جلوگیری می کنند.
- کنترل با ریسمان و شابلون کارگاهی: روش ساده تری برای پروژه های کوچک که برای کنترل اولیه مسیر و هم راستایی لوله ها کاربرد دارد.
- کنترل مرحله ای در حین خاک ریزی: بررسی مجدد تراز قبل و بعد از خاک ریزی برای اطمینان از عدم جابه جایی لوله و حفظ شیب طراحی شده.
- کنترل نهایی قبل از بهره برداری: بازبینی کامل مسیر توسط ناظر برای اطمینان از اجرای صحیح شیب و انطباق با نقشه های اجرایی.
- نظارت فنی مستمر در حین اجرا: حضور ناظر و آموزش صحیح نیروهای اجرایی باعث کاهش خطاهای انسانی و اجرای دقیق تر شیب می شود.
خطاهای رایج در اجرای شیب بندی لوله کاروگیت در شبکه فاضلاب
خطاهای رایج در اجرای شیب بندی شبکه فاضلاب معمولاً ناشی از ضعف در طراحی اجرایی، خطای انسانی یا کنترل نامناسب در حین نصب لوله کاروگیت هستند و می توانند عملکرد کل سیستم را تحت تأثیر قرار دهند. مهم ترین این خطاها عبارت اند از:
- عدم رعایت شیب طراحی شده: یکی از رایج ترین خطاهاست که در آن شیب اجرا شده با نقشه های هیدرولیکی مطابقت ندارد و باعث افت عملکرد شبکه می شود.
- تغییر ناگهانی شیب در طول مسیر: ایجاد شکست های ناگهانی در شیب باعث اختلال در جریان یکنواخت و افزایش احتمال رسوب گذاری یا افزایش سرعت موضعی می شود.
- نشست بستر زیر لوله: در صورت کوبش نامناسب خاک یا استفاده از بستر غیراستاندارد، پس از مدتی نشست ایجاد شده و شیب واقعی تغییر می کند.
- کنترل نکردن تراز بین منهول ها: اختلاف ارتفاع اشتباه بین ورودی و خروجی منهول ها باعث به هم ریختگی کل شیب شبکه می شود.
- خطای اندازه گیری در اجرا: استفاده نادرست از ابزارهایی مانند تراز لیزری یا ریسمان باعث انحراف تدریجی از شیب طراحی می شود.
- عدم کنترل مرحله ای در حین خاک ریزی: دفن سریع لوله بدون بررسی مجدد تراز می تواند خطاهای کوچک را به مشکلات جدی تبدیل کند.
- اجرای غیراصولی بستر لوله گذاری: اگر بستر به درستی تسطیح و آماده سازی نشود، لوله در طول زمان جابه جا شده و شیب تغییر می کند.
- بی توجهی به شرایط خاک و تراکم آن: خاک های سست یا تراکم نشده می توانند باعث تغییر تدریجی ارتفاع و در نتیجه تغییر شیب شوند.

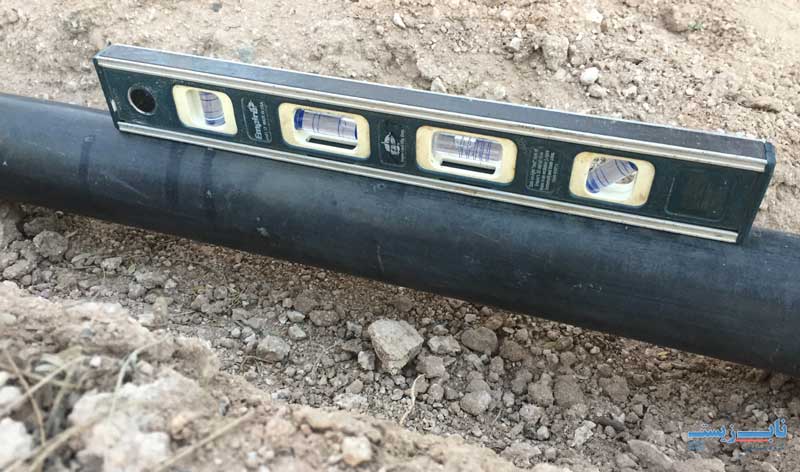

تأثیر شیب صحیح بر طول عمر شبکه فاضلاب
شیب صحیح در شبکه فاضلاب نقش بسیار مهمی در افزایش طول عمر سیستم دارد، زیرا شرایط جریان را به گونه ای تنظیم می کند که از بروز مشکلات هیدرولیکی و فیزیکی جلوگیری شود. زمانی که شیب در محدوده استاندارد طراحی و اجرا شود، فاضلاب با سرعت یکنواخت حرکت کرده و از تجمع مواد جامد در کف لوله جلوگیری می شود. این موضوع مانع ایجاد رسوب، گرفتگی و کاهش ظرفیت انتقال شده و در نتیجه فشار اضافی به بدنه لوله و اتصالات وارد نمی شود.
از سوی دیگر، شیب مناسب باعث می شود جریان در محدوده ای پایدار حرکت کند و از ایجاد سرعت های مخرب یا بسیار کم جلوگیری شود. در این شرایط، نه پدیده رسوب گذاری شدید رخ می دهد و نه فرسایش ناشی از سرعت بالا به جداره داخلی لوله آسیب می زند. همچنین کاهش تنش های هیدرولیکی در نقاط حساس مانند منهول ها و تغییر مسیرها، از آسیب های موضعی جلوگیری می کند و پایداری ساختاری شبکه را افزایش می دهد.
در مجموع، رعایت شیب استاندارد باعث کاهش نیاز به تعمیرات، شستشو و لایروبی های دوره ای می شود و هزینه های بهره برداری را به حداقل می رساند. این شرایط موجب می شود شبکه فاضلاب در طول زمان با کمترین افت عملکرد کار کند و عمر مفید آن به طور قابل توجهی افزایش یابد.
