کیک فیلتر یکی از مهم ترین اجزای ایجادشده در فرآیندهای فیلتراسیون است که از تجمع ذرات جامد روی سطح یا داخل محیط فیلتر به وجود می آید. زمانی که یک سیال حاوی ذرات معلق از یک محیط فیلتراسیون عبور می کند، بخشی از ذرات امکان عبور نداشته و به تدریج روی سطح فیلتر جمع می شوند. این لایه تجمع یافته همان چیزی است که به آن کیک فیلتر گفته می شود. ویژگی های این لایه مانند ضخامت، میزان رطوبت، تخلخل و مقاومت در برابر عبور سیال، تأثیر مستقیمی بر عملکرد فرآیند جداسازی دارد.
فهرست مطالب

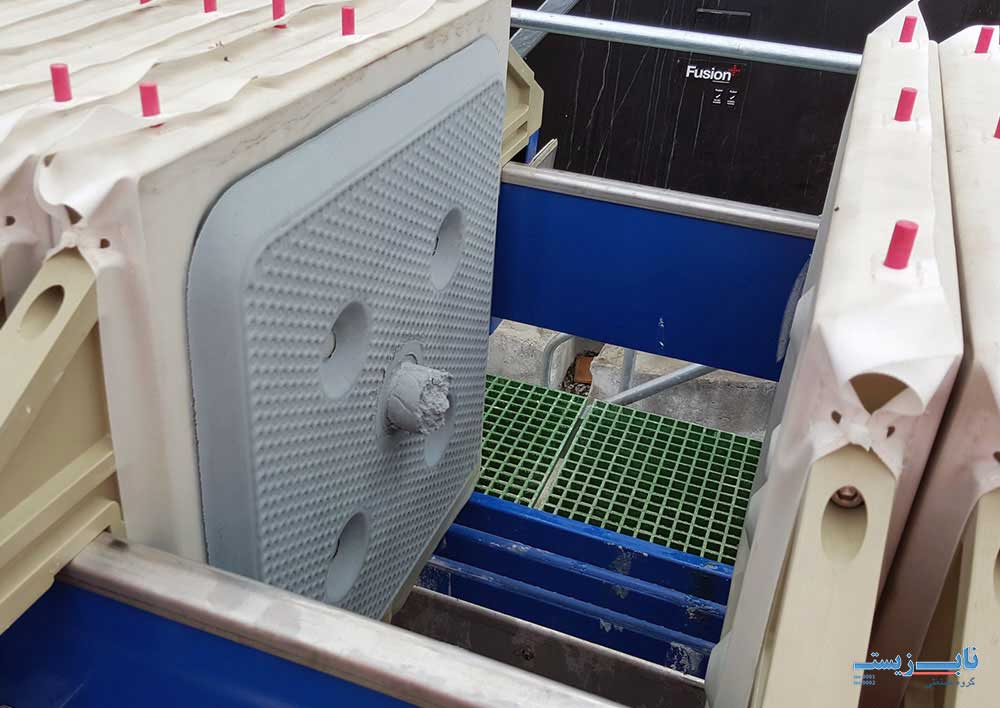

کیک فیلتر چیست؟
کیک فیلتر یا Filter Cake به لایه ای از ذرات جامد گفته می شود که در جریان فرآیند فیلتراسیون توسط فیلتر پرس صنعتی روی سطح محیط فیلتر تجمع پیدا می کنند. این ذرات می توانند شامل مواد معدنی، لجن، رسوبات، مواد شیمیایی، ذرات غذایی یا سایر مواد جامد موجود در سیال باشند. در ابتدای فرآیند، محیط فیلتر وظیفه اصلی جداسازی ذرات را بر عهده دارد؛ اما با تجمع تدریجی مواد جامد، یک لایه جدید روی آن شکل می گیرد. این لایه علاوه بر جداسازی ذرات، خود نیز به عنوان یک محیط فیلتراسیون عمل می کند و می تواند ذرات ریزتر را در خود نگه دارد. ساختار کیک به نوع ماده جامد، اندازه ذرات، فشار، غلظت مواد جامد و ویژگی های سیال بستگی دارد. برخی کیک ها متخلخل و نفوذپذیر هستند و برخی دیگر به دلیل فشرده شدن ذرات، مقاومت زیادی در برابر عبور مایع ایجاد می کنند.

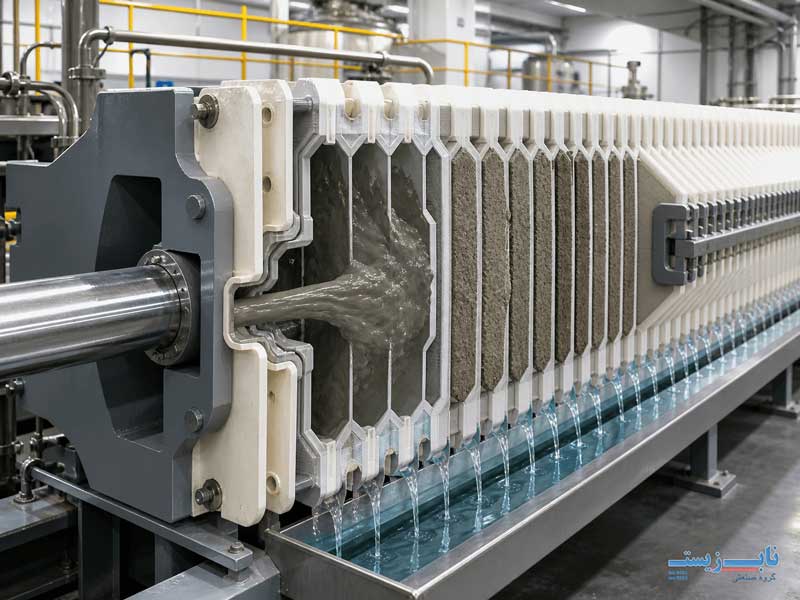

نحوه تشکیل کیک فیلتر
تشکیل این لایه معمولاً به صورت تدریجی و در چند مرحله اتفاق می افتد.
- ورود دوغاب یا سیال حاوی ذرات: فرآیند با ورود سیالی حاوی ذرات جامد به بخش فیلتراسیون آغاز می شود. این سیال ممکن است لجن، دوغاب معدنی، محلول شیمیایی یا هر ترکیب دیگری باشد که نیاز به جداسازی بخش جامد و مایع دارد. غلظت مواد جامد موجود در خوراک، اندازه ذرات و ویژگی های فیزیکی آن ها از عوامل مهم در شکل گیری لایه اولیه هستند.
- عبور مایع از محیط فیلتر: با اعمال فشار یا ایجاد اختلاف فشار، بخش مایع از محیط فیلتر عبور می کند. منافذ موجود در پارچه فیلتر یا سایر محیط های فیلتراسیون اجازه عبور مایع را داده و بخش قابل توجهی از ذرات جامد را نگه می دارند.
- گیر افتادن ذرات جامد: ذراتی که اندازه آن ها برای عبور از منافذ مناسب نیست، روی سطح فیلتر باقی می مانند. به تدریج تعداد این ذرات افزایش پیدا کرده و یک لایه نازک اولیه ایجاد می شود.
- تشکیل لایه اولیه کیک: پس از تجمع نخستین ذرات، سطح فیلتر دیگر تنها عامل جداسازی نیست. لایه ایجادشده نیز در جلوگیری از عبور ذرات نقش پیدا می کند. این مرحله برای ایجاد ساختار یکنواخت و عملکرد مناسب فیلتراسیون اهمیت زیادی دارد.
- ضخیم شدن و فشرده شدن کیک فیلتر: با ادامه فرآیند، مواد جامد بیشتری روی لایه قبلی قرار می گیرند. در نتیجه ضخامت افزایش یافته و در برخی شرایط، فشار باعث فشرده شدن آن می شود. افزایش بیش از حد ضخامت می تواند مقاومت جریان را بالا برده و سرعت عبور مایع را کاهش دهد.

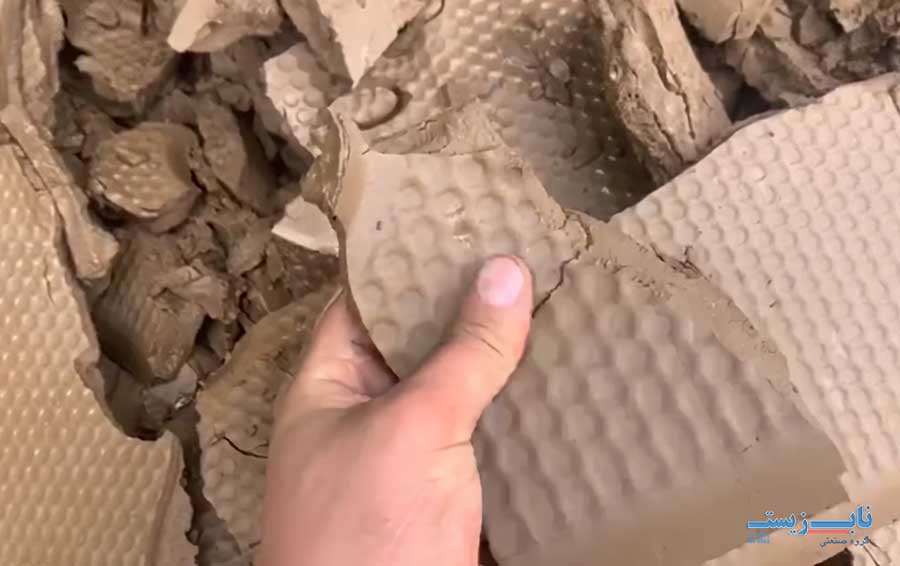

اجزای اصلی کیک فیلتر
ساختار کیک از چند بخش اصلی تشکیل شده است. مهم ترین بخش آن ذرات جامدی هستند که از جریان ورودی جدا شده اند. در کنار این ذرات، مقداری مایع نیز در فضای میان آن ها باقی می ماند که میزان آن به نوع ماده و شرایط فرآیند بستگی دارد. فضاهای خالی میان ذرات، منافذی را ایجاد می کنند که مسیر عبور مایع هستند. اندازه و شکل این منافذ نقش مهمی در نفوذپذیری و مقاومت کیک دارد. در برخی فرآیندها، مواد محلول نیز ممکن است در رطوبت باقی مانده حضور داشته باشند. بنابراین کیفیت نهایی کیک تنها به مقدار ماده جامد وابسته نیست و میزان رطوبت و ساختار داخلی آن نیز اهمیت دارد.
عوامل مؤثر بر تشکیل و کیفیت کیک فیلتر
- اندازه ذرات جامد: ذرات درشت معمولاً ساختار متخلخل تری ایجاد می کنند و عبور مایع از میان آن ها آسان تر است. ذرات بسیار ریز می توانند منافذ را مسدود کرده و مقاومت بیشتری ایجاد کنند.
- شکل و توزیع ذرات: ذرات کروی، نامنظم یا سوزنی شکل رفتار یکسانی در هنگام تشکیل لایه ندارند. همچنین یکنواخت بودن توزیع اندازه ذرات می تواند بر تراکم و نفوذپذیری اثر بگذارد.
- غلظت مواد جامد در خوراک: هرچه مقدار مواد جامد موجود در سیال بیشتر باشد، تشکیل لایه در مدت کوتاه تری اتفاق می افتد. البته افزایش بیش از حد غلظت می تواند باعث تشکیل کیکی ضخیم و افزایش مقاومت جریان شود.
- فشار فیلتراسیون: افزایش فشار معمولاً نیروی محرک جداسازی را بیشتر می کند، اما در کیک های تراکم پذیر ممکن است باعث فشرده شدن ساختار و کاهش نفوذپذیری شود.
- نوع محیط فیلتر: جنس، اندازه منافذ و ساختار محیط فیلتراسیون بر نحوه تشکیل لایه اولیه تأثیر دارد. انتخاب محیط مناسب باید بر اساس نوع ذرات و ویژگی های سیال انجام شود.
- ویسکوزیته سیال: سیالات غلیظ تر معمولاً با سرعت کمتری از منافذ عبور می کنند. در نتیجه ویسکوزیته می تواند زمان فرآیند و میزان مقاومت ایجادشده را تحت تأثیر قرار دهد.
- ضخامت کیک: با افزایش ضخامت، مقدار ماده جامد جداشده بیشتر می شود، اما هم زمان مقاومت در برابر عبور مایع نیز افزایش پیدا می کند. بنابراین ضخامت باید متناسب با شرایط فرآیند کنترل شود.
- زمان فیلتراسیون: ادامه فرآیند باعث تجمع بیشتر ذرات و ضخیم شدن لایه می شود. به همین دلیل، زمان مناسب پایان فیلتراسیون یکی از عوامل مهم در دستیابی به عملکرد مطلوب است.

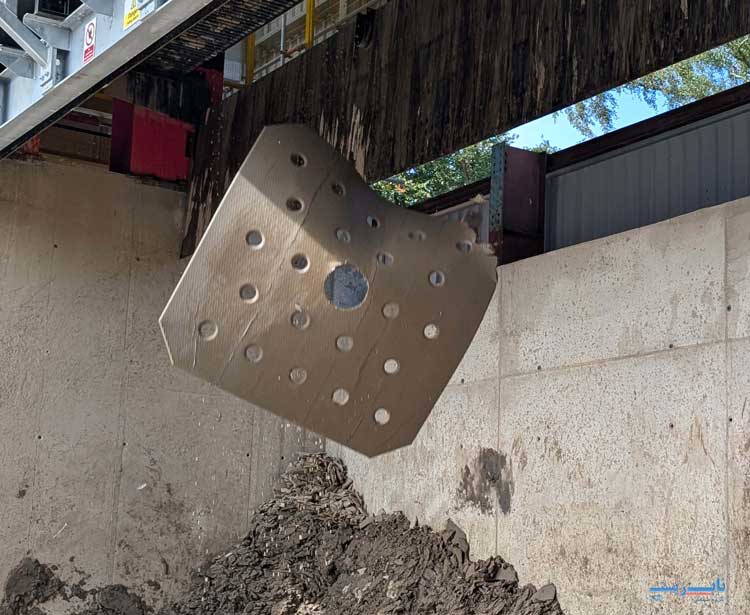

انواع کیک فیلتر
کیک های ایجادشده را می توان بر اساس ساختار و میزان تراکم به گروه های مختلف تقسیم کرد.
- کیک تراکم پذیر: این نوع کیک در اثر افزایش فشار، فشرده تر می شود و منافذ آن کاهش پیدا می کند. در نتیجه ممکن است مقاومت عبور مایع افزایش یابد.
- کیک غیرقابل تراکم: ساختار این نوع کیک در برابر افزایش فشار تغییر کمتری دارد. بنابراین نفوذپذیری آن در محدوده مشخصی از فشار نسبتاً پایدار باقی می ماند.
- کیک متخلخل: در این ساختار، فضای خالی میان ذرات نسبتاً زیاد است و مایع می تواند با مقاومت کمتری از آن عبور کند. اندازه و شکل ذرات تأثیر زیادی بر میزان تخلخل دارد.
- کیک متراکم: در این حالت ذرات به شکل فشرده تری در کنار یکدیگر قرار گرفته اند و عبور مایع دشوارتر است. این وضعیت می تواند در اثر وجود ذرات ریز یا اعمال فشار زیاد ایجاد شود.
نقش کیک فیلتر در فرآیند فیلتراسیون
کیک تنها محصول جانبی فرآیند جداسازی نیست، بلکه در ادامه فرآیند می تواند نقش مهمی در فیلتراسیون داشته باشد. پس از شکل گیری لایه اولیه، ذرات ریزتر نیز می توانند در منافذ و ساختار آن گرفتار شوند. از طرف دیگر، افزایش ضخامت این لایه باعث افزایش مقاومت در برابر جریان می شود. بنابراین عملکرد فیلتراسیون نتیجه تعادل میان میزان جداسازی ذرات و مقاومت ایجادشده در مسیر عبور مایع است. در بسیاری از فرآیندهای صنعتی، هدف فقط تولید کیک نیست؛ بلکه دستیابی به کیکی با رطوبت مناسب، ضخامت کنترل شده و قابلیت تخلیه مطلوب اهمیت دارد.

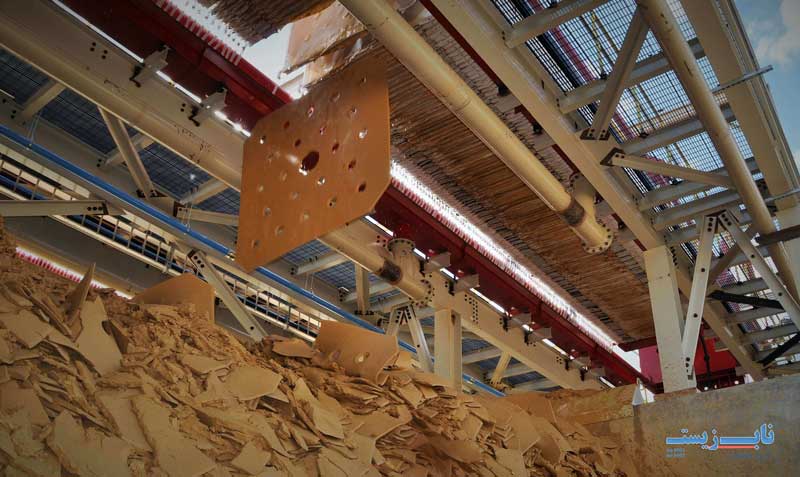

کاربرد کیک فیلتر در صنایع مختلف
تشکیل کیک در طیف گسترده ای از فرآیندهای صنعتی اتفاق می افتد. در تصفیه آب و فاضلاب، این لایه می تواند از تجمع مواد جامد و لجن ایجاد شود. در صنایع معدنی نیز ذرات حاصل از فرآوری مواد معدنی پس از جداسازی مایع، به شکل کیک باقی می مانند. صنایع شیمیایی، غذایی و دارویی نیز از روش های مختلف فیلتراسیون برای جداسازی ذرات و تولید محصول یا جریان مایع با کیفیت مطلوب استفاده می کنند. نوع ماده جامد و هدف نهایی فرآیند در هر صنعت، ویژگی های مورد انتظار از کیک را تعیین می کند.
مهم ترین مشکلات در تشکیل کیک فیلتر
تشکیل نامناسب کیک می تواند عملکرد فرآیند را کاهش دهد. ضخامت بیش از حد یکی از مشکلات رایج است که موجب افزایش مقاومت و کاهش سرعت عبور مایع می شود. تشکیل ترک و کانال در ساختار کیک نیز می تواند باعث عبور بخشی از سیال بدون فیلتراسیون مناسب شود. رطوبت بالا، توزیع نامتوازن مواد جامد و عبور ذرات ریز از محیط فیلتر از دیگر مشکلاتی هستند که ممکن است در شرایط نامناسب ایجاد شوند. کنترل فشار، زمان، غلظت خوراک و انتخاب محیط فیلتراسیون مناسب، نقش مهمی در جلوگیری از این مشکلات دارد.
