مسیرهای دسترسی به تأسیسات زیرزمینی مانند گریتینگ ها، درپوش های منهول، دریچه های بازدید و پوشش کانال های تأسیساتی، نقش مهمی در حفظ ایمنی، دسترسی آسان برای تعمیرات و حفاظت از شبکه های زیرزمینی دارند. با این حال، فروریزش یا شکست این تجهیزات می تواند خسارات جانی و مالی قابل توجهی به همراه داشته باشد و عملکرد شبکه های آب، فاضلاب، برق، گاز و مخابرات را مختل کند. شناخت عوامل ایجاد این حوادث و اجرای اقدامات پیشگیرانه، یکی از مهم ترین اصول نگهداری از زیرساخت های شهری و صنعتی است.
فهرست مطالب

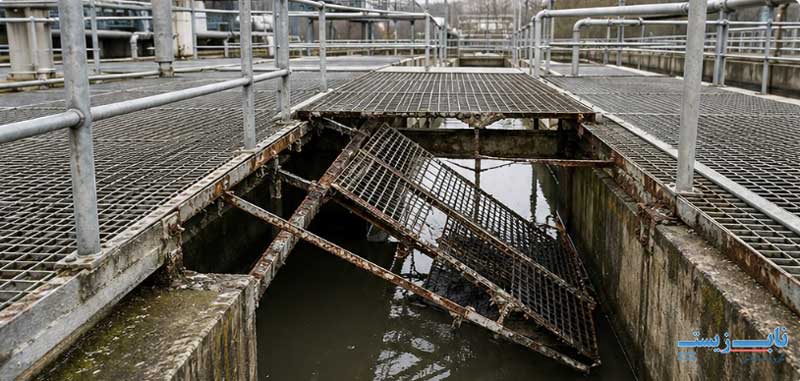

فروریزش مسیرهای دسترسی به چه معناست؟
فروریزش مسیرهای دسترسی به تاسیسات زیرزمینی به وضعیتی گفته می شود که گریتینگ، درپوش منهول، دریچه بازدید یا سایر پوشش های محافظ بر اثر عواملی مانند فرسودگی، خوردگی، شکست سازه، نشست خاک، نصب غیراصولی یا تحمل بار بیش از ظرفیت طراحی، استحکام خود را از دست داده و دچار شکست یا فروپاشی شوند. این اتفاق می تواند باعث ایجاد حفره های خطرناک در سطح معابر، پیاده روها یا محوطه های صنعتی شود و ایمنی عابران، وسایل نقلیه و نیروهای بهره برداری را به خطر بیندازد. فروریزش مسیرهای دسترسی علاوه بر ایجاد خسارات مالی و اختلال در عملکرد شبکه های زیرزمینی، در صورت عدم شناسایی و رفع به موقع، ممکن است به وقوع حوادث جدی و هزینه های سنگین تعمیر و بازسازی منجر شود.

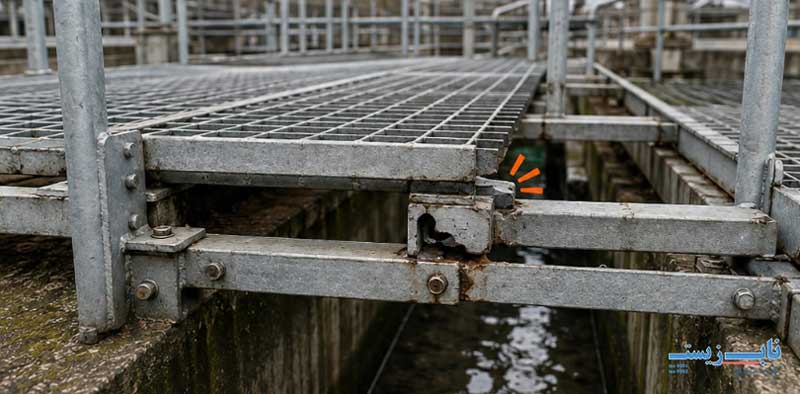

مهم ترین دلایل فروریزش گریتینگ ها و درپوش ها
- انتخاب نادرست کلاس بارگذاری: استفاده از گریتینگ یا درپوشی که متناسب با میزان بار و نوع کاربری محل نصب نباشد، یکی از اصلی ترین دلایل فروریزش است. انتخاب صحیح کلاس بارگذاری از وارد شدن تنش بیش از حد به سازه جلوگیری می کند.
- خوردگی و فرسودگی: رطوبت، مواد شیمیایی، فاضلاب و شرایط محیطی خورنده به مرور زمان باعث کاهش استحکام تجهیزات می شوند. اگر این فرسودگی به موقع شناسایی نشود، احتمال شکست و فروریزش افزایش می یابد.
- نصب غیراصولی: نصب نامناسب، تراز نبودن قاب، اجرای ضعیف بستر یا استفاده از اتصالات غیراستاندارد، توزیع بار را مختل کرده و فشار زیادی به بخش هایی از گریتینگ یا درپوش وارد می کند.
- نشست خاک و ضعف زیرسازی: نشست زمین یا متراکم نبودن خاک اطراف منهول باعث جابه جایی قاب و ایجاد فشار نامتعادل بر روی درپوش یا گریتینگ می شود که می تواند به شکست آن منجر شود.
- بارگذاری بیش از ظرفیت طراحی: عبور خودروها یا ماشین آلات سنگین از روی تجهیزاتی که برای چنین بارهایی طراحی نشده اند، باعث ایجاد ترک، تغییر شکل و در نهایت فروریزش می شود.
- کیفیت پایین مواد اولیه و ساخت: استفاده از مواد اولیه نامرغوب یا تولید غیراستاندارد، مقاومت مکانیکی گریتینگ و درپوش را کاهش داده و عمر مفید آن ها را کوتاه می کند.
- نبود برنامه بازرسی و نگهداری: عدم انجام بازرسی های دوره ای باعث می شود ترک ها، خوردگی و سایر آسیب ها به موقع شناسایی نشوند و در نهایت به فروریزش تجهیزات منجر شوند.
- سرقت یا دستکاری تجهیزات: سرقت درپوش ها، جابه جایی گریتینگ ها یا نصب مجدد غیراصولی آن ها، ایمنی مسیرهای دسترسی را کاهش داده و احتمال وقوع حوادث را افزایش می دهد.
نقاط پنهان شکست در سیستم گریتینگ
بسیاری از خرابی های گریتینگ پیش از وقوع فروریزش، در بخش هایی ایجاد می شوند که به راحتی قابل مشاهده نیستند. این نقاط پنهان شکست معمولاً شامل محل اتصال تسمه های باربر به میلگردهای عرضی، نواحی جوشکاری، تکیه گاه های گریتینگ روی فریم، قسمت های زیرین در تماس با رطوبت و مواد خورنده و همچنین نقاطی هستند که تنش های مکانیکی به طور مداوم در آن ها متمرکز می شود. در این نواحی، خوردگی تدریجی، خستگی فلز، ترک های ریز یا کاهش ضخامت مقاطع می تواند بدون ایجاد علائم ظاهری، مقاومت سازه را به شدت کاهش دهد. به همین دلیل ممکن است گریتینگ تا مدت ها سالم به نظر برسد، اما هنگام عبور یک فرد یا وسیله نقلیه به طور ناگهانی دچار شکست شود. انجام بازرسی های دوره ای، بررسی وضعیت اتصالات و استفاده از روش های غیرمخرب برای ارزیابی سلامت سازه، نقش مهمی در شناسایی این نقاط پنهان و جلوگیری از بروز حوادث دارد.

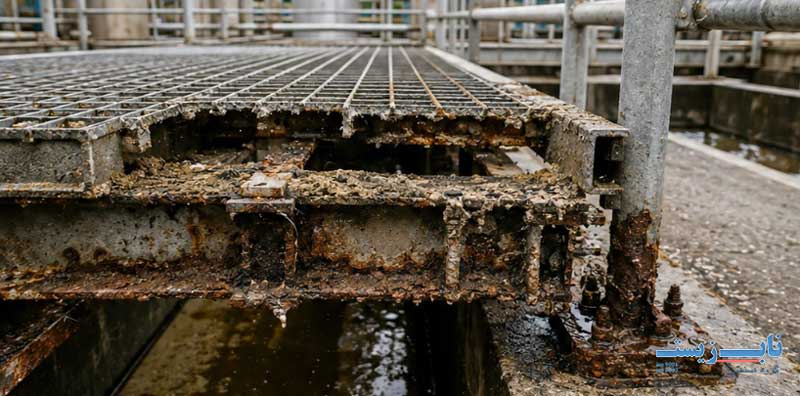

پیامدهای فروریزش مسیرهای دسترسی
- تهدید جان عابران و کارکنان: مهم ترین پیامد فروریزش گریتینگ ها و درپوش ها، به خطر افتادن جان عابران، رانندگان و نیروهای بهره برداری است. سقوط افراد یا وسایل نقلیه به داخل منهول یا کانال می تواند منجر به آسیب های جدی و حتی حوادث مرگبار شود.
- خسارت به وسایل نقلیه و تجهیزات: فروریزش در مسیرهای تردد خودروها ممکن است باعث آسیب به سیستم تعلیق، لاستیک، رینگ و سایر بخش های خودرو شود. در محیط های صنعتی نیز تجهیزات و ماشین آلات در معرض خسارت قرار می گیرند.
- اختلال در بهره برداری از تاسیسات: آسیب دیدن مسیرهای دسترسی می تواند عملیات تعمیر، نگهداری و بهره برداری از شبکه های آب، فاضلاب، برق، گاز و مخابرات را با مشکل مواجه کرده و موجب اختلال در ارائه خدمات شود.
- افزایش هزینه های تعمیر و نگهداری: در صورت وقوع فروریزش، علاوه بر تعویض گریتینگ یا درپوش، معمولاً نیاز به اصلاح زیرسازی، ترمیم مسیر و ایمن سازی محل نیز وجود دارد که هزینه های قابل توجهی به همراه خواهد داشت.
- مسئولیت های حقوقی و مالی: حوادث ناشی از فروریزش ممکن است موجب طرح دعاوی حقوقی، پرداخت خسارت به افراد آسیب دیده و تحمیل هزینه های بیمه ای برای سازمان یا بهره بردار شود.
- کاهش ایمنی و اعتماد عمومی: وقوع چنین حوادثی نشان دهنده ضعف در نگهداری زیرساخت ها است و می تواند باعث کاهش اعتماد عمومی نسبت به ایمنی معابر و تاسیسات شهری و صنعتی شود.

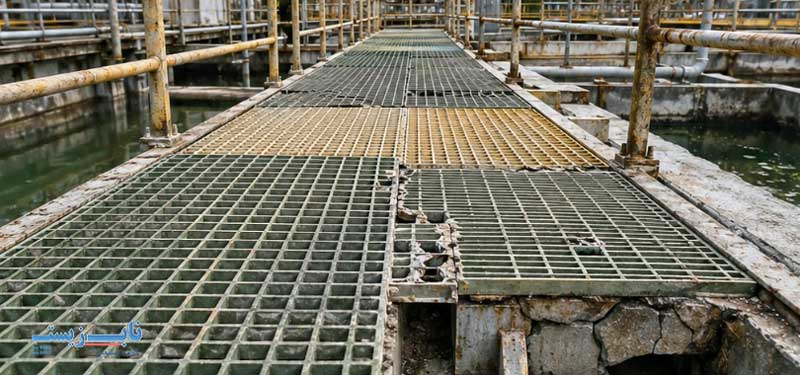

خطرات ویژه گریتینگ های FRP
گریتینگ های FRP به دلیل مقاومت بالا در برابر خوردگی، وزن کم و عایق بودن در برابر جریان برق، در بسیاری از صنایع به عنوان جایگزین گریتینگ های فلزی مورد استفاده قرار می گیرند. با این حال، استفاده از این نوع گریتینگ ها نیز نیازمند انتخاب صحیح و نصب اصولی است. اگر گریتینگ FRP متناسب با میزان بارگذاری، طول دهانه یا شرایط بهره برداری انتخاب نشود، ممکن است دچار خمش بیش از حد، ترک خوردگی یا شکست شود. همچنین ضربه های شدید، نصب نادرست، فاصله نامناسب تکیه گاه ها و استفاده از رزین های بی کیفیت می تواند مقاومت مکانیکی آن را کاهش دهد.
از سوی دیگر، برخی آسیب های داخلی در گریتینگ های FRP مانند ترک های ریز یا جداشدگی لایه های کامپوزیتی، همیشه با بازرسی ظاهری قابل تشخیص نیستند و در صورت بی توجهی می توانند به شکست ناگهانی سازه منجر شوند. البته باید توجه داشت که این مشکلات معمولاً ناشی از طراحی، انتخاب یا نصب غیراستاندارد هستند و نه ضعف ذاتی این محصول؛ زیرا گریتینگ های FRP استاندارد، در صورت انتخاب صحیح، نصب اصولی و انجام بازرسی های دوره ای، عملکردی ایمن و بادوام در محیط های صنعتی و خورنده خواهند داشت.

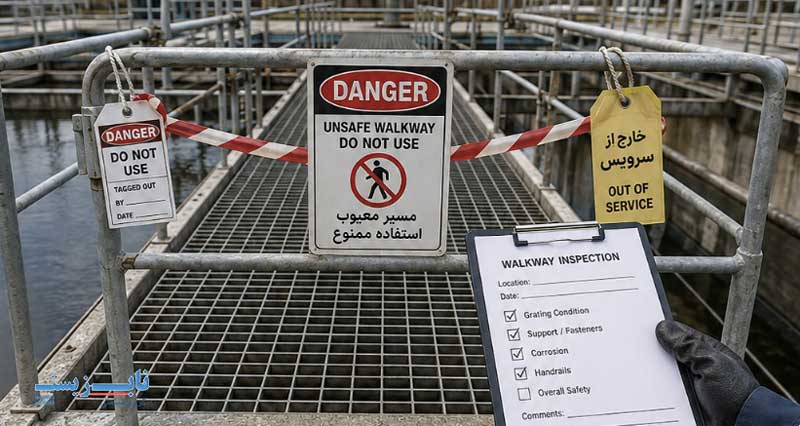

روش های بازرسی و ارزیابی ایمنی مسیرهای دسترسی
- بازرسی چشمی دوره ای: بازدید منظم از گریتینگ ها، درپوش ها و قاب های نگهدارنده، ساده ترین و مؤثرترین روش برای شناسایی ترک خوردگی، خوردگی، تغییر شکل، لق شدن یا سایر آسیب های ظاهری است. این بازرسی ها باید در فواصل زمانی مشخص انجام شوند.
- بررسی وضعیت اتصالات و تکیه گاه ها: اتصالات، جوش ها، پیچ ها و تکیه گاه های گریتینگ باید از نظر استحکام و پایداری بررسی شوند. هرگونه شل شدن یا آسیب در این بخش ها می تواند موجب توزیع نامناسب بار و افزایش خطر فروریزش شود.
- ارزیابی نشست و زیرسازی: وضعیت خاک و زیرسازی اطراف منهول یا کانال باید به طور منظم کنترل شود. نشست زمین، فرسایش بستر یا ایجاد فضای خالی در زیر قاب می تواند پایداری مسیر دسترسی را کاهش دهد.
- انجام آزمون بارگذاری: در محل های پرتردد یا پس از انجام تعمیرات، می توان با اجرای آزمون های بارگذاری از توانایی گریتینگ یا درپوش در تحمل بارهای طراحی اطمینان حاصل کرد.
- بازرسی آسیب های پنهان: در صورت وجود احتمال ترک های داخلی یا کاهش مقاومت سازه، استفاده از روش های بازرسی غیرمخرب می تواند آسیب هایی را که با چشم قابل مشاهده نیستند، شناسایی کرده و از بروز شکست ناگهانی جلوگیری کند. بازرسی منظم مسیرهای دسترسی در ایستگاه پمپاژ فاضلاب اهمیت زیادی دارد، زیرا این نقاط بهطور مداوم در معرض رطوبت، مواد خورنده و تردد نیروهای بهرهبرداری قرار دارند.
- ثبت نتایج و برنامه ریزی تعمیرات: ثبت سوابق بازرسی، تعمیرات و تعویض تجهیزات، امکان پایش وضعیت مسیرهای دسترسی را فراهم می کند و به برنامه ریزی برای نگهداری پیشگیرانه و کاهش احتمال وقوع حوادث کمک می کند.
راهکارهای پیشگیری از فروریزش مسیرهای دسترسی
- انتخاب تجهیزات استاندارد: استفاده از گریتینگ ها، درپوش ها و سایر تجهیزات دارای استانداردهای معتبر، اولین گام برای افزایش ایمنی مسیرهای دسترسی است. تجهیزات استاندارد از نظر مقاومت مکانیکی، کیفیت ساخت و دوام عملکرد قابل اطمینان تری دارند.
- انتخاب کلاس بارگذاری مناسب: گریتینگ یا درپوش باید متناسب با میزان تردد عابران، خودروها یا ماشین آلات انتخاب شود. استفاده از تجهیزات با ظرفیت باربری مناسب، احتمال شکست و فروریزش را به میزان قابل توجهی کاهش می دهد.
- اجرای صحیح نصب: آماده سازی مناسب بستر، تراز بودن قاب، استقرار صحیح تکیه گاه ها و نصب اصولی اتصالات، باعث توزیع یکنواخت بار و افزایش پایداری مسیرهای دسترسی می شود.
- انجام بازرسی و نگهداری دوره ای: بازدیدهای منظم برای شناسایی ترک خوردگی، خوردگی، نشست، لق شدن درپوش ها و سایر علائم خرابی، امکان رفع مشکلات را پیش از وقوع حادثه فراهم می کند.
- تعویض تجهیزات فرسوده: گریتینگ ها و درپوش هایی که دچار خوردگی، تغییر شکل یا کاهش مقاومت شده اند باید پیش از رسیدن به مرحله شکست، با نمونه های استاندارد جایگزین شوند.
- محافظت در برابر خوردگی: استفاده از پوشش های ضدخوردگی، گریتینگ های گالوانیزه یا کامپوزیتی و انتخاب مصالح مناسب با شرایط محیطی، عمر مفید تجهیزات را افزایش داده و احتمال فروریزش را کاهش می دهد.
- کنترل بارهای وارده: جلوگیری از عبور وسایل نقلیه یا تجهیزات سنگین از مسیرهایی که برای چنین بارهایی طراحی نشده اند، از ایجاد تنش بیش از حد و آسیب به گریتینگ ها و درپوش ها جلوگیری می کند.
- ثبت و پایش سوابق تعمیرات: ثبت اطلاعات مربوط به بازرسی ها، تعمیرات و تعویض تجهیزات، امکان برنامه ریزی برای نگهداری پیشگیرانه را فراهم کرده و از تکرار خرابی ها و حوادث مشابه جلوگیری می کند.

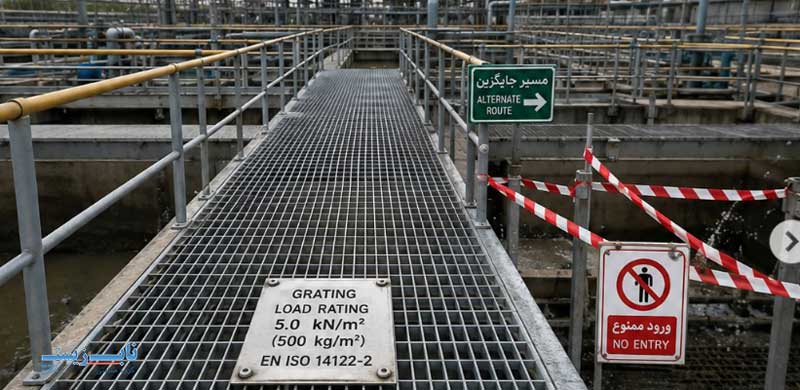

اقدامات ضروری پس از مشاهده فروریزش
- ایمن سازی محل حادثه: اولین اقدام پس از مشاهده فروریزش، مسدود کردن محدوده و نصب علائم هشداردهنده برای جلوگیری از تردد عابران و وسایل نقلیه است. این کار از بروز حوادث ثانویه جلوگیری می کند.
- بررسی علت فروریزش: پس از ایمن سازی محل، باید علت اصلی حادثه مانند شکست گریتینگ، خرابی درپوش، نشست خاک، خوردگی یا ضعف زیرسازی توسط کارشناسان بررسی و شناسایی شود.
- ارزیابی وضعیت تاسیسات زیرزمینی: فروریزش ممکن است به شبکه های آب، فاضلاب، برق، گاز یا مخابرات آسیب وارد کرده باشد. بنابراین لازم است وضعیت تأسیسات زیرزمینی پیش از آغاز عملیات تعمیر به دقت ارزیابی شود.
- تعمیر یا تعویض تجهیزات آسیب دیده: گریتینگ، درپوش، قاب یا سایر اجزای آسیب دیده باید با تجهیزات استاندارد و متناسب با شرایط بهره برداری جایگزین شوند تا ایمنی مسیر دوباره تأمین شود.
- اصلاح زیرسازی و محل نصب: در صورتی که فروریزش ناشی از نشست زمین یا ضعف بستر باشد، باید عملیات تثبیت خاک، ترمیم زیرسازی و تراز کردن محل نصب پیش از نصب تجهیزات جدید انجام شود.
- بازبینی و پیشگیری از تکرار حادثه: پس از پایان تعمیرات، لازم است علت وقوع حادثه مستندسازی شده و برنامه بازرسی و نگهداری مسیرهای دسترسی بازنگری شود تا از تکرار فروریزش در آینده جلوگیری گردد.
