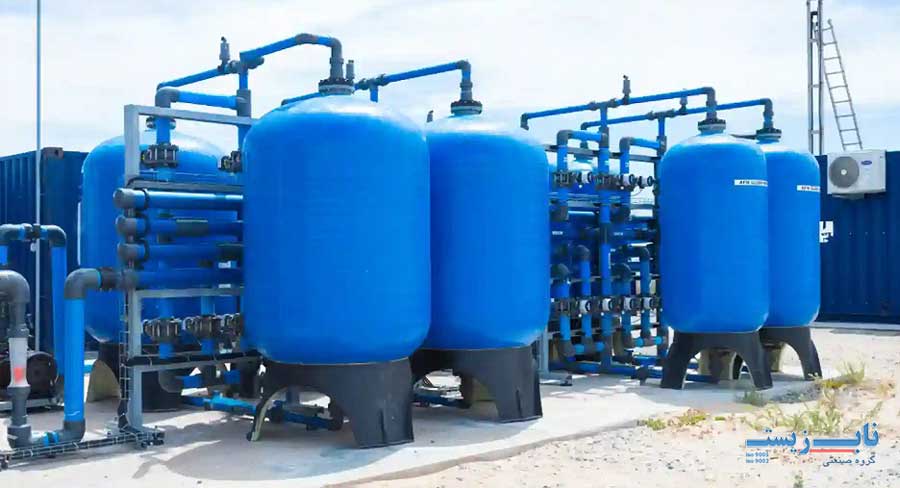

روابط پایه و معیارهای متداول طراحی فیلتر شنی

روابط پایه و معیارهای متداول طراحی فیلتر شنی

طراحی فیلتر شنی یک فرآیند مهندسی است که در آن پارامترهایی مانند دبی آب، نرخ فیلتراسیون، سطح مقطع، قطر مخزن، عمق بستر، مشخصات مدیا، افت فشار و شرایط شست‌وشوی معکوس باید به‌صورت هم‌زمان بررسی شوند. انتخاب نادرست هر یک از این پارامترها می تواند باعث افزایش افت فشار، کاهش کیفیت فیلتراسیون، افزایش دفعات بک واش و کاهش راندمان سیستم شود. در این مقاله، مهم ترین روابط پایه و معیارهای متداول در طراحی فیلتر شنی بررسی می شوند. لازم است توجه شود که مقادیر نهایی طراحی باید با توجه به کیفیت آب خام، نوع مدیا، شرایط بهره برداری و استانداردهای مورد استفاده در پروژه تعیین شوند.

پارامترهای مؤثر در طراحی فیلتر شنی

پیش از شروع محاسبات، باید اطلاعات اولیه پروژه مشخص شود. مهم ترین پارامترهای موردنیاز عبارت اند از:

  • دبی طراحی (Q)
  • نرخ فیلتراسیون (vᶠ)
  • سطح مقطع فیلتر (A)
  • قطر داخلی مخزن (D)
  • عمق بستر (L)
  • اندازه مؤثر مدیا (d₁₀)
  • اندازه مشخصه دانه ها (d₆₀)
  • ضریب یکنواختی (UC)
  • چگالی ظاهری مدیا (ρᵦ)
  • افت فشار مجاز
  • سرعت بک واش (vᵦʷ)
  • زمان بک واش

علاوه بر این موارد، کیفیت آب ورودی، میزان مواد معلق و هدف تصفیه نیز باید مشخص باشد؛ زیرا انتخاب نرخ فیلتراسیون و مشخصات بستر به شرایط آب وابسته است.

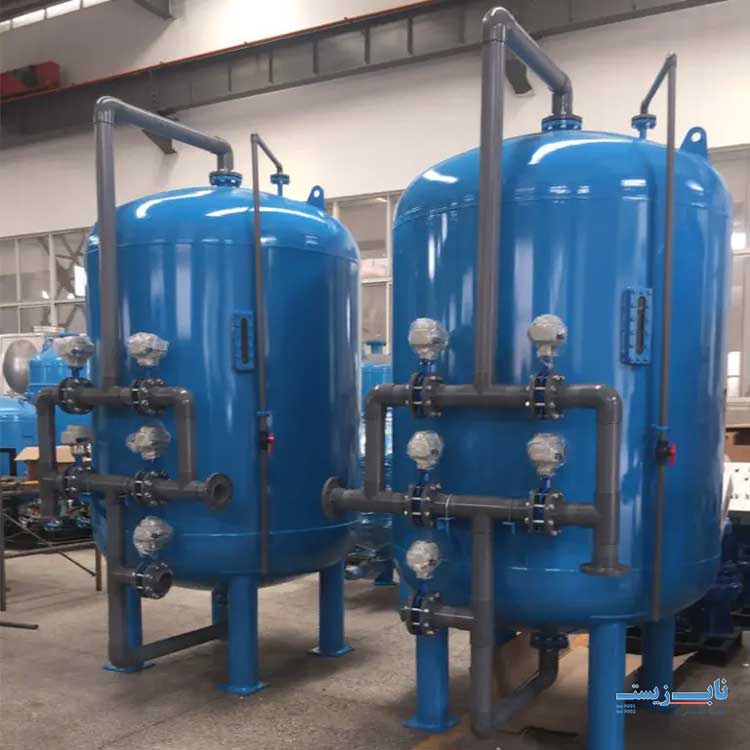

پارامترهای مؤثر در طراحی فیلتر شنی

محاسبه سطح موردنیاز فیلتر

یکی از مهم‌ترین روابط در طراحی فیلتر شنی، رابطه بین دبی، سطح مقطع و نرخ فیلتراسیون است.

vᶠ = Q / A

در این رابطه:

  • Q = دبی آب، معمولاً بر حسب m³/h
  • A = سطح مقطع فیلتر، بر حسب m²
  • vᶠ = نرخ فیلتراسیون، بر حسب m/h

با جابه‌جایی رابطه، سطح موردنیاز فیلتر از رابطه زیر به دست می آید:

A = Q / vᶠ

برای مثال، اگر دبی طراحی برابر با 60 m³/h و نرخ فیلتراسیون برابر با 10 m/h باشد:

A = 60 / 10 = 6 m²

بنابراین سطح مقطع موردنیاز فیلتر برابر با 6 مترمربع خواهد بود.

نرخ فیلتراسیون باید متناسب با کیفیت آب، نوع مدیا و هدف تصفیه انتخاب شود و استفاده از یک مقدار ثابت برای تمام کاربردها صحیح نیست.

محاسبه قطر فیلتر شنی

پس از تعیین سطح مقطع، در صورتی که مخزن دارای مقطع دایره‌ای باشد، قطر آن از رابطه هندسی زیر محاسبه می شود:

A = πD² / 4

بنابراین قطر فیلتر برابر است با:

D = √(4A / π)

برای سطح مقطع 6 m²:

D = √(4 × 6 / π)

D ≈ 2.76 m

عدد 2.76 متر قطر محاسباتی است و قطر نهایی باید با توجه به ابعاد استاندارد مخزن، محدودیت‌های ساخت، فضای موردنیاز برای بستر، سیستم نازل‌ها و الزامات بهره‌برداری انتخاب شود.

پس از انتخاب قطر واقعی، نرخ فیلتراسیون باید دوباره کنترل شود:

vᶠ(actual) = Q / A(actual)

این کنترل مشخص می‌کند که آیا قطر انتخاب‌شده، سرعت فیلتراسیون موردنظر را تأمین می‌کند یا خیر.

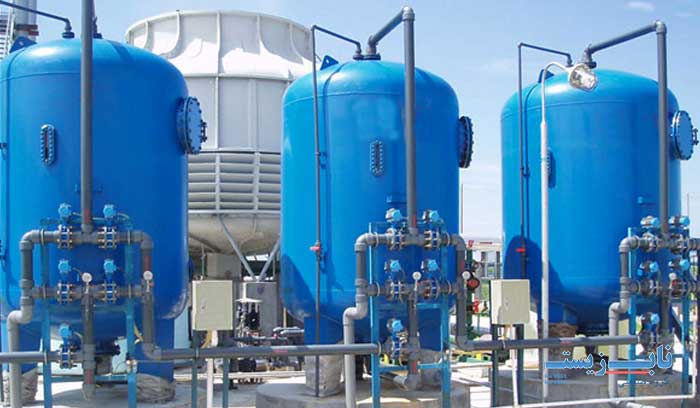

محاسبه قطر فیلتر شنی

تعیین تعداد واحدهای فیلتر

در سیستم هایی با دبی بالا، معمولاً به جای استفاده از یک مخزن بزرگ، چند واحد فیلتر به صورت موازی در نظر گرفته می شود.

اگر تعداد واحدها برابر N باشد، دبی هر واحد از رابطه زیر به دست می آید:

Qᵤ = Qₜ / N

که در آن:

  • Qᵤ = دبی هر واحد
  • Qₜ = دبی کل سیستم
  • N = تعداد واحدهای فیلتر

پس از تعیین دبی هر واحد، سطح موردنیاز هر فیلتر محاسبه می‌شود:

Aᵤ = Qᵤ / vᶠ

و قطر هر واحد نیز از رابطه زیر به دست می‌آید:

Dᵤ = √(4Aᵤ / π)

در طراحی چندواحدی باید شرایط خروج یک فیلتر از مدار نیز بررسی شود. برای مثال، هنگام بک‌واش یا تعمیر یک واحد، فیلترهای باقی مانده باید بتوانند ظرفیت موردنیاز سیستم را تأمین کنند.

محاسبه حجم و عمق بستر فیلتراسیون

پس از مشخص شدن سطح فیلتر و عمق بستر، حجم مدیا از رابطه زیر محاسبه می شود:

Vᵦ = A × L

که در آن:

  • Vᵦ = حجم بستر
  • A = سطح مقطع فیلتر
  • L = عمق بستر

برای مثال، اگر سطح فیلتر 6 m² و عمق بستر 1 m باشد:

Vᵦ = 6 × 1 = 6 m³

در فیلترهای چندلایه، حجم هر لایه به‌صورت جداگانه محاسبه می شود:

Vᵢ = A × Lᵢ

و حجم کل بستر برابر مجموع حجم لایه‌ها است:

Vₜ = V₁ + V₂ + … + Vₙ

برای محاسبه جرم مدیا نیز می توان از چگالی ظاهری استفاده کرد:

M = ρᵦ × Vᵦ

در این رابطه، ρᵦ چگالی ظاهری یا Bulk Density مدیا است. در محاسبات باید بین چگالی واقعی ذرات و چگالی ظاهری بستر تفاوت قائل شد.

معیارهای دانه‌بندی و مشخصات مدیا

مشخصات دانه بندی مدیا تأثیر مستقیمی بر کیفیت فیلتراسیون، افت فشار و عملکرد بستر در زمان بک واش دارد.

یکی از پارامترهای مهم، اندازه مؤثر یا d₁₀ است. این پارامتر اندازه‌ای است که 10 درصد وزنی ذرات از آن کوچک‌تر هستند.

ضریب یکنواختی یا Uniformity Coefficient نیز از رابطه زیر محاسبه می شود:

UC = d₆₀ / d₁₀

که در آن d₆₀ اندازه‌ای است که 60 درصد وزنی ذرات از آن کوچک‌تر هستند.

هرچه مشخصات دانه بندی مدیا مناسب تر باشد، کنترل افت فشار و عملکرد بستر نیز بهتر خواهد بود. بنابراین انتخاب مدیا نباید فقط بر اساس حجم یا وزن آن انجام شود.

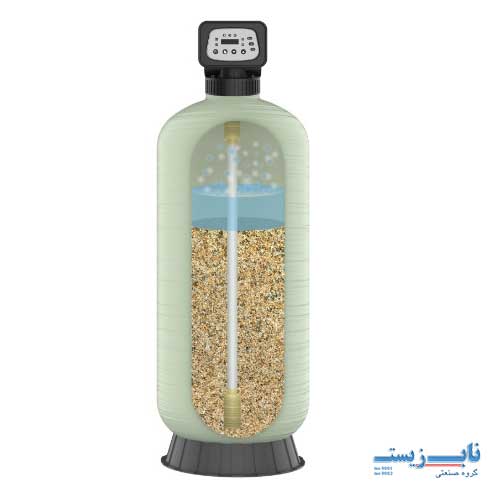

معیارهای دانه‌بندی و مشخصات مدیا

محاسبه افت فشار بستر

آب هنگام عبور از بستر سیلیس با مقاومت هیدرولیکی مواجه می شود و در نتیجه مقداری افت فشار ایجاد می شود. با تجمع مواد معلق در بستر، این مقاومت افزایش یافته و افت فشار بیشتر می شود.

برای تخمین افت فشار در یک بستر دانه‌ای، در شرایطی که فرضیات مدل برقرار باشد، می توان از معادله Ergun استفاده کرد:

ΔP/L = [150μ(1−ε)²/(dₚ²ε³)]v + [1.75ρ(1−ε)/(dₚε³)]

در این رابطه:

  • ΔP = افت فشار بستر
  • L = عمق بستر
  • μ = ویسکوزیته دینامیکی سیال
  • ρ = چگالی سیال
  • ε = تخلخل بستر
  • dₚ = قطر مشخصه ذرات
  • v = سرعت سطحی جریان

این رابطه باید با توجه به نوع مدیا، شکل ذرات و شرایط جریان استفاده شود و نباید بدون بررسی فرضیات آن به‌عنوان یک رابطه عمومی برای تمام شرایط طراحی در نظر گرفته شود.

روابط طراحی شست‌وشوی معکوس

بک‌واش با هدف حذف مواد تجمع یافته در بستر انجام می شود. در این فرآیند آب از پایین به بالا جریان پیدا می کند و موجب شست و شوی مدیا می شود.

دبی موردنیاز بک واش از رابطه زیر محاسبه می شود:

Qᵦʷ = vᵦʷ × A

که در آن:

  • Qᵦʷ = دبی بک‌واش
  • vᵦʷ = سرعت بک‌واش
  • A = سطح مقطع فیلتر

اگر زمان بک‌واش برابر tᵦʷ باشد، حجم آب مصرفی تقریباً از رابطه زیر به دست می آید:

Vᵦʷ = Qᵦʷ × tᵦʷ

سرعت بک واش باید بر اساس نوع مدیا، اندازه دانه، دمای آب و درصد انبساط موردنیاز بستر تعیین شود.

اگر درصد انبساط بستر E باشد، ارتفاع بستر پس از انبساط را می توان به‌صورت ساده از رابطه زیر بیان کرد:

Lₑₓₚ = L × (1 + E)

بنابراین هنگام طراحی مخزن باید فضای آزاد کافی برای انبساط بستر در زمان بک واش در نظر گرفته شود.

طراحی سیستم جمع آوری و نازل ها

سیستم جمع‌آوری زیر بستر یا Underdrain وظیفه جمع آوری یکنواخت آب تصفیه شده و توزیع مناسب جریان در زمان بک واش را بر عهده دارد.

اگر تعداد نازل ها N و دبی عبوری از هر نازل Qₙ باشد، دبی کل از رابطه زیر محاسبه می شود:

Qₜ = N × Qₙ

برای محاسبه جریان عبوری از یک روزنه نیز در شرایط مناسب می توان از رابطه اوریفیس استفاده کرد:

Q = Cᴅ × Aₒ × √(2ΔP / ρ)

که در آن:

  • Cᴅ = ضریب تخلیه
  • Aₒ = سطح مقطع روزنه
  • ΔP = اختلاف فشار
  • ρ = چگالی آب

علاوه بر ظرفیت عبور جریان، یکنواختی توزیع جریان بین نازل ها نیز باید بررسی شود؛ زیرا توزیع نامناسب می تواند باعث کانالیزه شدن جریان و کاهش عملکرد بستر شود.

مثال جامع محاسبه فیلتر شنی

فرض کنید دبی طراحی برابر 60 m³/h و نرخ فیلتراسیون طراحی برابر 10 m/h باشد.

ابتدا سطح موردنیاز محاسبه می‌شود:

A = 60 / 10 = 6 m²

سپس قطر محاسباتی فیلتر:

D = √(4 × 6 / π)

D ≈ 2.76 m

اگر عمق بستر برابر 1 متر در نظر گرفته شود:

Vᵦ = 6 × 1 = 6 m³

در ادامه، با مشخص بودن چگالی ظاهری مدیا می توان جرم مدیای موردنیاز را محاسبه کرد. همچنین باید افت فشار، فضای آزاد بالای بستر، سرعت واقعی فیلتراسیون و ظرفیت سیستم بک واش کنترل شود. توجه داشته باشید که این محاسبات، مبنای اولیه طراحی هستند و انتخاب نهایی تجهیزات باید بر اساس شرایط واقعی پروژه، مشخصات مدیا و الزامات طراحی انجام شود.

کنترل های نهایی طراحی

پس از انجام محاسبات، موارد زیر باید کنترل شوند:

  • نرخ فیلتراسیون واقعی در محدوده طراحی باشد.
  • قطر انتخاب شده با ابعاد استاندارد مخزن سازگار باشد.
  • عمق بستر و فضای آزاد کافی باشد.
  • مشخصات دانه‌بندی مدیا با هدف تصفیه مطابقت داشته باشد.
  • افت فشار در محدوده قابل قبول قرار گیرد.
  • ظرفیت پمپ و لوله کشی برای بک واش کافی باشد.
  • انبساط بستر در زمان بک واش باعث خروج مدیا نشود.
  • سیستم Underdrain و نازل ها توزیع یکنواخت جریان داشته باشند.
  • ظرفیت سیستم در زمان خروج یک واحد از مدار نیز بررسی شده باشد.

خطاهای رایج در محاسبات طراحی فیلتر شنی

از مهم‌ترین خطاهای محاسباتی می‌توان به انتخاب قطر بدون کنترل سرعت واقعی، استفاده از یک نرخ فیلتراسیون ثابت برای تمام کاربردها، اشتباه گرفتن حجم بستر با حجم کل مخزن، استفاده از چگالی نامناسب برای محاسبه جرم مدیا، بی‌توجهی به انبساط بستر در زمان بک واش و نادیده گرفتن افت فشار اشاره کرد. همچنین نباید طراحی فیلتر شنی را صرفاً بر اساس یک رابطه ریاضی انجام داد. عملکرد نهایی فیلتر به مجموعه ای از پارامترهای هیدرولیکی، مشخصات مدیا، کیفیت آب خام و شرایط بهره برداری وابسته است.
