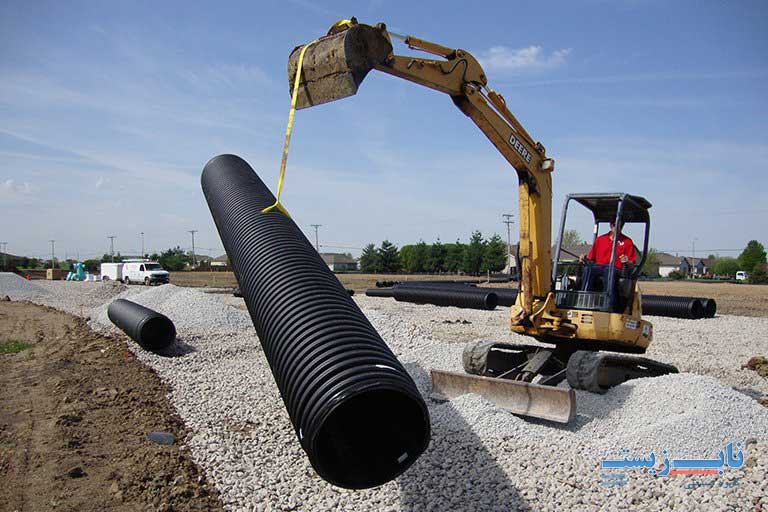

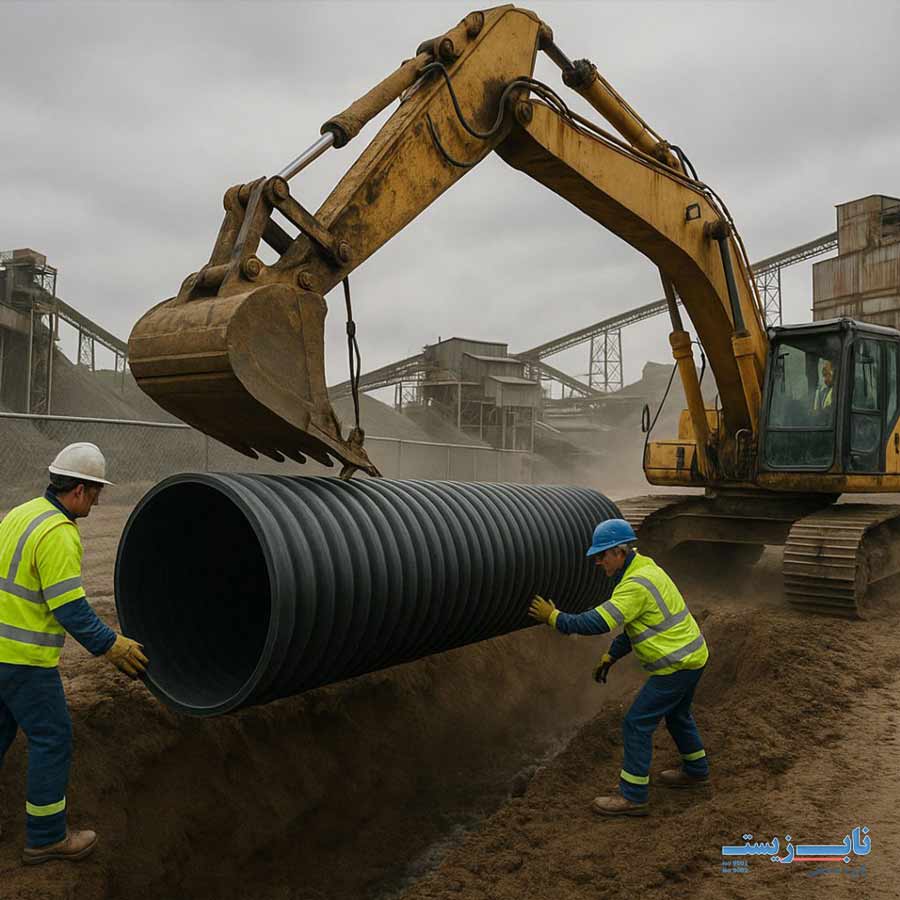

شبکه جمع آوری و انتقال فاضلاب یکی از مهم ترین بخش های زیرساخت هر پروژه عمرانی، صنعتی و شهری محسوب می شود. عملکرد صحیح این شبکه تنها به انتخاب لوله مناسب وابسته نیست، بلکه کیفیت اجرای آن نیز نقش بسیار مهمی در افزایش طول عمر سیستم، جلوگیری از نشت فاضلاب، کاهش هزینه های تعمیر و نگهداری و حفظ محیط زیست دارد. امروزه به دلیل مقاومت مکانیکی بالا، وزن مناسب، سرعت نصب و دوام طولانی، استفاده از لوله کاروگیت در اجرای شبکه های فاضلاب شهری، صنعتی و کشاورزی به طور گسترده رواج یافته است. با این حال، حتی بهترین لوله نیز در صورت اجرای غیراصولی نمی تواند عملکرد مطلوبی داشته باشد. در این مقاله مراحل اجرای شبکه فاضلاب با لوله کاروگیت را از طراحی مسیر تا خاکریزی نهایی بررسی میکنیم و مهمترین نکات اجرایی، اشتباهات رایج و اصول افزایش عمر شبکه را توضیح خواهیم داد.
دلایل اهمیت اجرای شبکه فاضلاب با لوله کاروگیت
اجرای صحیح شبکه فاضلاب نقش مهمی در عملکرد، دوام و کاهش هزینه های نگهداری سیستم دارد. اگر مراحل نصب مطابق اصول فنی انجام نشود، حتی استفاده از بهترین لوله ها نیز نمی تواند از بروز مشکلاتی مانند نشت فاضلاب، نشست زمین یا شکستگی لوله جلوگیری کند. در ادامه، مهم ترین دلایل اهمیت اجرای اصولی شبکه فاضلاب را بررسی می کنیم.
- افزایش طول عمر شبکه: آماده سازی مناسب بستر، نصب صحیح لوله ها و تراکم اصولی خاک باعث توزیع یکنواخت بارهای وارده شده و از تغییر شکل یا آسیب دیدن لوله ها جلوگیری می کند. این موضوع عمر مفید شبکه را به طور قابل توجهی افزایش می دهد.
- جلوگیری از نشت فاضلاب: اجرای صحیح اتصالات و آب بندی مناسب، از نشت فاضلاب به خاک و آب های زیرزمینی جلوگیری کرده و خطر آلودگی محیط زیست و انتشار بوی نامطبوع را کاهش می دهد.
- کاهش هزینه های تعمیر و نگهداری: خرابی شبکه های فاضلاب معمولاً هزینه های زیادی برای حفاری و تعمیر به همراه دارد. اجرای اصولی از همان ابتدا، احتمال بروز این مشکلات را کاهش داده و هزینه های نگهداری را به حداقل می رساند.
- جلوگیری از نشست زمین: اگر بستر و خاک اطراف لوله به درستی اجرا و متراکم نشود، احتمال نشست زمین و آسیب به آسفالت یا سازه های اطراف افزایش می یابد. اجرای استاندارد از بروز این مشکلات جلوگیری می کند.
- حفظ عملکرد مناسب شبکه: رعایت شیب مناسب و هم راستایی لوله ها باعث می شود فاضلاب به راحتی در شبکه جریان پیدا کند و احتمال رسوب گذاری و گرفتگی خطوط کاهش یابد.
- افزایش مقاومت در برابر بارهای وارده: اجرای صحیح بستر و خاکریزی، بارهای ناشی از وزن خاک و تردد وسایل نقلیه را به طور یکنواخت به زمین منتقل کرده و از آسیب دیدن لوله ها جلوگیری می کند.
- کاهش احتمال گرفتگی شبکه: نصب دقیق لوله ها، اجرای شیب مناسب و استفاده از اتصالات استاندارد، مانع از تجمع رسوبات و انسداد مسیر انتقال فاضلاب می شود.
- بهره برداری مطمئن در بلندمدت: شبکه ای که مطابق اصول فنی اجرا شود، در برابر شرایط محیطی و بارهای مختلف عملکرد پایدارتری داشته و برای سال ها بدون نیاز به تعمیرات اساسی قابل بهره برداری خواهد بود.

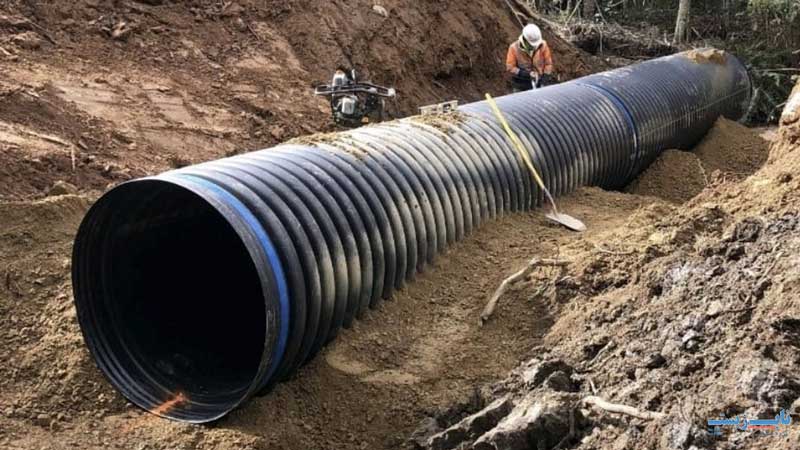

نکات مهم اجرایی در افزایش عمر شبکه فاضلاب
طول عمر یک شبکه فاضلاب تنها به کیفیت لوله ها بستگی ندارد، بلکه نحوه اجرای پروژه نیز تأثیر مستقیمی بر دوام و عملکرد آن دارد. رعایت برخی نکات اجرایی در مراحل نصب، می تواند از بروز خرابی های زودهنگام جلوگیری کرده و هزینه های تعمیر و نگهداری را کاهش دهد. در ادامه، مهم ترین این نکات را بررسی می کنیم.
- آماده سازی صحیح بستر لوله: بستر لوله باید کاملاً صاف، متراکم و عاری از سنگ های تیز و اجسام سخت باشد. استفاده از لایه ای از ماسه یا مصالح دانه بندی شده مناسب، باعث توزیع یکنواخت بارها و جلوگیری از آسیب به لوله در طول زمان می شود.
- رعایت شیب استاندارد شبکه: اجرای شیب مناسب، جریان یکنواخت فاضلاب را تضمین می کند و از رسوب گذاری، گرفتگی لوله ها و کاهش ظرفیت انتقال جلوگیری خواهد کرد. کنترل شیب در تمام طول مسیر از مهم ترین مراحل اجرای شبکه است.
- اجرای صحیح اتصالات و آب بندی: اتصالات باید با استفاده از کوپلر و واشر استاندارد و مطابق دستورالعمل سازنده اجرا شوند. تمیز بودن محل اتصال و قرارگیری صحیح واشر، احتمال نشت فاضلاب و نفوذ آب های زیرزمینی را به حداقل می رساند.
- استفاده از مصالح مناسب برای خاکریزی: خاک اطراف لوله باید فاقد سنگ های درشت، نخاله های ساختمانی و اجسام سخت باشد. استفاده از مصالح مناسب از وارد شدن فشارهای نقطه ای به لوله جلوگیری کرده و عمر شبکه را افزایش می دهد.
- تراکم اصولی خاک: خاکریزی باید به صورت لایه ای انجام شده و هر لایه به اندازه کافی متراکم شود. تراکم مناسب از جابه جایی لوله، نشست زمین و ایجاد تنش های اضافی در شبکه جلوگیری می کند.
- جلوگیری از آسیب به لوله هنگام حمل و نصب: در زمان حمل، تخلیه و نصب باید از وارد شدن ضربه، کشیدن لوله روی زمین و استفاده از تجهیزات نامناسب خودداری شود. هرگونه آسیب دیدگی در این مرحله می تواند در آینده باعث کاهش مقاومت لوله شود.
- کنترل کیفیت قبل از بهره برداری: پس از پایان عملیات نصب، لازم است شیب مسیر، اتصالات، آب بندی و وضعیت کلی شبکه بررسی شود. انجام آزمایش های نهایی، مشکلات احتمالی را پیش از بهره برداری شناسایی کرده و از هزینه های تعمیرات آینده جلوگیری می کند.

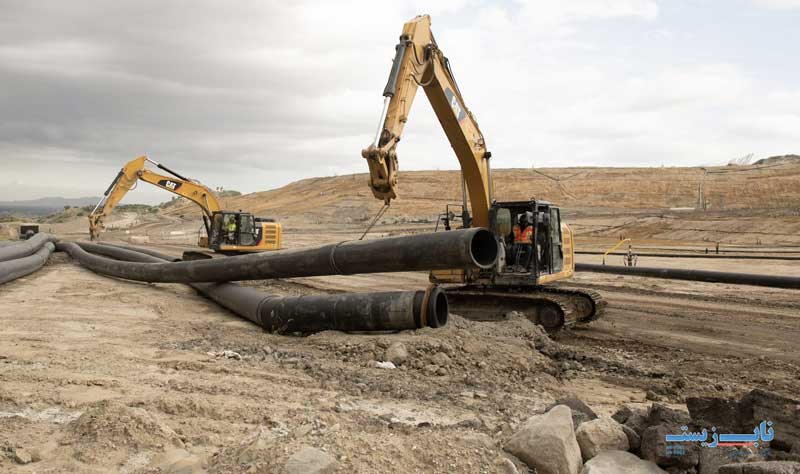

مزایای اجرای شبکه فاضلاب با لوله کاروگیت
استفاده از لوله کاروگیت در اجرای شبکه های فاضلاب به دلیل ویژگی های فنی و اقتصادی، به یکی از رایج ترین انتخاب ها در پروژه های عمرانی تبدیل شده است. این لوله ها علاوه بر نصب آسان، عملکرد مناسبی در شرایط مختلف محیطی دارند و می توانند هزینه های اجرا و نگهداری را کاهش دهند.
- سرعت بالای اجرا: وزن نسبتاً کم لوله های کاروگیت، حمل و نصب آن ها را آسان تر می کند. این ویژگی باعث کاهش زمان اجرای پروژه و افزایش بهره وری تیم های اجرایی، به ویژه در پروژه های بزرگ، می شود.
- کاهش هزینه های حمل و نصب: به دلیل وزن کمتر نسبت به بسیاری از لوله های سنتی، جابه جایی و نصب لوله کاروگیت با تجهیزات سبک تر و نیروی انسانی کمتر امکان پذیر است. این موضوع هزینه های اجرایی پروژه را کاهش می دهد.
- مقاومت بالا در برابر خوردگی: لوله های کاروگیت در برابر رطوبت، مواد شیمیایی موجود در فاضلاب و عوامل خورنده مقاومت بالایی دارند. به همین دلیل، برخلاف برخی لوله های فلزی، دچار زنگ زدگی یا پوسیدگی نمی شوند.
- تحمل مناسب بارهای وارده: ساختار حلقوی این لوله ها باعث توزیع مناسب فشار خاک و بارهای ترافیکی می شود. در صورت اجرای صحیح، شبکه می تواند بارهای سنگین ناشی از عبور وسایل نقلیه را نیز تحمل کند.
- آب بندی مناسب اتصالات: استفاده از کوپلر و واشرهای استاندارد، اتصالاتی مطمئن و آب بند ایجاد می کند. این ویژگی از نشت فاضلاب و نفوذ آب های زیرزمینی به داخل شبکه جلوگیری کرده و عملکرد سیستم را بهبود می بخشد.
- عمر مفید طولانی: در صورت اجرای اصولی و رعایت الزامات نصب، لوله های کاروگیت می توانند سال ها بدون افت عملکرد در شبکه فاضلاب مورد استفاده قرار گیرند و نیاز به تعمیرات اساسی را به حداقل برسانند.
- انعطاف پذیری در برابر نشست های جزئی زمین: این لوله ها در مقایسه با لوله های صلب، انعطاف پذیری بیشتری دارند و می توانند نشست های محدود خاک را بدون ایجاد ترک یا شکستگی تحمل کنند. این ویژگی، آن ها را برای پروژه هایی که در زمین های با شرایط متغیر اجرا می شوند، به گزینه ای مناسب تبدیل می کند.
- کاهش هزینه های نگهداری: به دلیل مقاومت بالا، آب بندی مناسب و کاهش احتمال نشت یا شکستگی، شبکه های اجرا شده با لوله کاروگیت معمولاً به تعمیرات کمتری نیاز دارند. این موضوع هزینه های نگهداری و بهره برداری را در بلندمدت کاهش می دهد.

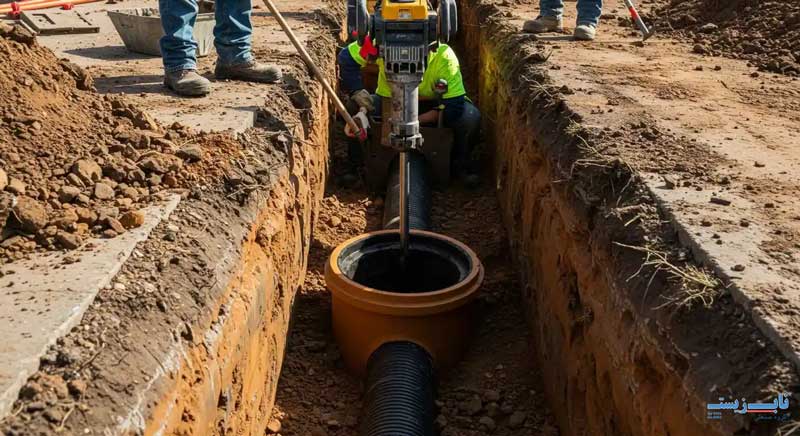

رایج ترین اشتباهات در اجرای شبکه فاضلاب
اجرای شبکه فاضلاب نیازمند رعایت اصول فنی در تمامی مراحل نصب است. بی توجهی به این اصول می تواند باعث کاهش عمر شبکه، افزایش هزینه های تعمیر و ایجاد اختلال در عملکرد سیستم شود. در ادامه، مهم ترین اشتباهات رایج در اجرای شبکه فاضلاب را بررسی می کنیم.
- اجرای شیب نامناسب: یکی از متداول ترین خطاها، رعایت نکردن شیب طراحی شده است. شیب کم باعث رسوب گذاری و گرفتگی لوله ها می شود و شیب بیش از حد نیز می تواند سرعت جریان را افزایش داده و مانع انتقال مناسب مواد جامد شود.
- آماده سازی نامناسب بستر لوله: قرار دادن لوله روی بستری ناهموار یا دارای سنگ های درشت، فشارهای موضعی به لوله وارد می کند و احتمال تغییر شکل یا شکستگی آن را افزایش می دهد. آماده سازی صحیح بستر، یکی از مهم ترین مراحل اجرای شبکه است.
- استفاده از مصالح نامناسب برای خاکریزی: استفاده از خاک حاوی سنگ، نخاله ساختمانی یا مصالح درشت در اطراف لوله می تواند به مرور زمان به بدنه لوله آسیب وارد کند. برای خاکریزی باید از مصالح مناسب و دانه بندی شده استفاده شود.
- تراکم غیراصولی خاک: اگر خاک اطراف لوله به خوبی متراکم نشود، احتمال جابه جایی لوله و نشست زمین افزایش می یابد. از طرف دیگر، تراکم بیش از حد با تجهیزات سنگین در نزدیکی لوله نیز ممکن است به آن آسیب برساند.
- نصب نادرست اتصالات: قرارگیری اشتباه واشر، تمیز نبودن محل اتصال یا هم راستا نبودن لوله ها، از دلایل اصلی نشت فاضلاب و کاهش آب بندی شبکه هستند. تمامی اتصالات باید مطابق دستورالعمل سازنده اجرا شوند.
- آسیب به لوله هنگام حمل و نصب: پرتاب کردن لوله، کشیدن آن روی زمین یا استفاده از تجهیزات نامناسب برای جابه جایی، می تواند باعث ایجاد ترک یا آسیب های پنهان در بدنه لوله شود که در آینده به خرابی شبکه منجر خواهد شد.
- بی توجهی به کنترل کیفیت: برخی پروژه ها بدون بررسی نهایی شیب، اتصالات و آب بندی به بهره برداری می رسند. انجام آزمایش های کنترل کیفیت پیش از خاکریزی نهایی، بسیاری از مشکلات احتمالی را قبل از شروع بهره برداری شناسایی می کند.
- رعایت نکردن الزامات ایمنی: بی توجهی به ایمنی در زمان حفاری، مانند پایدارسازی نکردن دیواره های ترانشه یا استفاده نکردن از تجهیزات ایمنی، علاوه بر ایجاد خطر برای نیروهای اجرایی، ممکن است کیفیت اجرای پروژه را نیز تحت تأثیر قرار دهد.
روش های تست و کنترل کیفیت شبکه فاضلاب پس از اجرا
پس از پایان عملیات نصب، لازم است شبکه فاضلاب از جنبه های مختلف مورد بررسی قرار گیرد تا از کیفیت اجرا و آمادگی آن برای بهره برداری اطمینان حاصل شود. در ادامه، مهم ترین روش های تست و کنترل کیفیت شبکه فاضلاب را معرفی می کنیم.
- بازرسی چشمی شبکه: اولین مرحله کنترل کیفیت، بازدید دقیق از مسیر لوله ها، اتصالات، منهول ها و ترانشه است. در این بررسی، مواردی مانند هم راستایی لوله ها، سلامت اتصالات، کیفیت خاکریزی و عدم وجود آسیب های ظاهری ارزیابی می شود.
- کنترل شیب و تراز لوله ها: شیب شبکه باید با استفاده از تجهیزات دقیق مانند تراز لیزری یا ابزارهای نقشه برداری کنترل شود. رعایت شیب طراحی شده، نقش مهمی در انتقال مناسب فاضلاب و جلوگیری از رسوب گذاری دارد.
- تست آب بندی اتصالات: در این آزمون، بخشی از شبکه با آب یا هوا تحت فشار کنترل شده قرار می گیرد تا از عدم وجود نشتی در محل اتصالات اطمینان حاصل شود. تست آب بندی لوله کاروگیت و اتصالات آن، یکی از مهم ترین مراحل کنترل کیفیت شبکه فاضلاب است.
- تست جریان فاضلاب: با عبور دادن آب از داخل شبکه، عملکرد واقعی لوله ها بررسی می شود. این آزمایش کمک می کند تا مشکلاتی مانند گرفتگی، افت شیب یا وجود موانع در مسیر جریان شناسایی شوند.
- بازرسی داخلی با دوربین: در پروژه های بزرگ یا حساس، از دوربین های مخصوص بازرسی داخل لوله استفاده می شود. این روش امکان مشاهده وضعیت داخلی لوله ها، کیفیت اتصالات و شناسایی هرگونه تغییر شکل یا انسداد را فراهم می کند.
- کنترل کیفیت خاکریزی و تراکم: پس از خاکریزی، میزان تراکم خاک اطراف و روی لوله بررسی می شود. تراکم مناسب از نشست زمین، جابه جایی لوله و کاهش عمر مفید شبکه جلوگیری می کند.
- بررسی نهایی قبل از بهره برداری: در پایان، تمامی نتایج آزمون ها و کنترل های انجام شده بررسی و ثبت می شوند. در صورتی که شبکه تمامی الزامات فنی را برآورده کند، پروژه برای بهره برداری نهایی آماده خواهد بود. این مرحله، آخرین گام برای اطمینان از عملکرد ایمن و پایدار شبکه فاضلاب است.

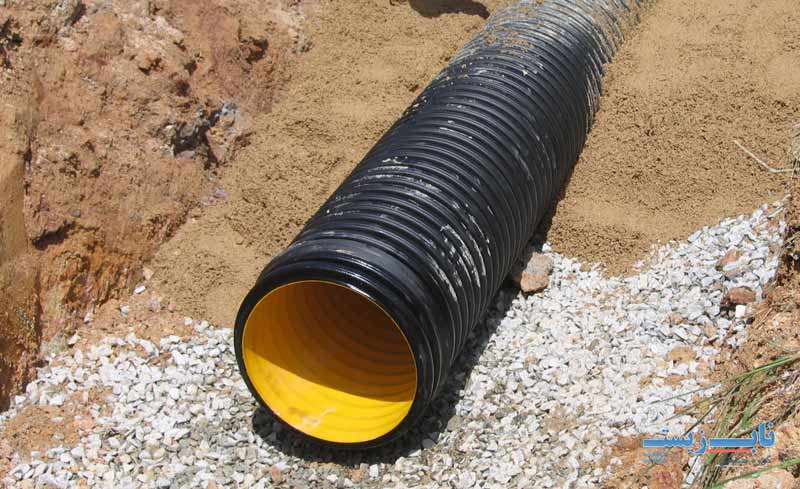

عوامل موثر بر هزینه اجرای شبکه فاضلاب با لوله کاروگیت
هزینه اجرای شبکه فاضلاب با لوله کاروگیت به عوامل متعددی بستگی دارد و نمی توان برای همه پروژه ها رقم ثابتی در نظر گرفت. یکی از مهم ترین عوامل، قطر و مشخصات فنی لوله است؛ هرچه قطر لوله، کلاس مقاومت حلقوی و ضخامت آن بیشتر باشد، هزینه تأمین مصالح افزایش پیدا می کند. علاوه بر این، طول مسیر شبکه، تعداد اتصالات، منهول ها، انشعابات و تجهیزات جانبی نیز تأثیر مستقیمی بر هزینه نهایی پروژه دارند. هرچه شبکه گسترده تر و پیچیده تر باشد، به مصالح، تجهیزات و نیروی اجرایی بیشتری نیاز خواهد بود.
شرایط محل اجرای پروژه نیز نقش مهمی در تعیین هزینه ها دارد. نوع خاک، عمق حفاری، سطح آب های زیرزمینی، وجود تأسیسات زیرزمینی، شرایط توپوگرافی و میزان بار ترافیکی از جمله عواملی هستند که می توانند هزینه عملیات حفاری، آماده سازی بستر، خاکریزی و تراکم را افزایش دهند. برای مثال، اجرای شبکه در زمین های سنگی، خاک های سست یا مناطق با سطح آب زیرزمینی بالا، معمولاً به تجهیزات تخصصی تر و عملیات اجرایی بیشتری نیاز دارد که در نتیجه هزینه پروژه را افزایش می دهد.
علاوه بر موارد فوق، هزینه حمل ونقل لوله ها، ماشین آلات مورد استفاده، دستمزد نیروهای اجرایی، آزمایش های کنترل کیفیت و شرایط زمانی اجرای پروژه نیز بر برآورد نهایی تأثیرگذار هستند. به همین دلیل، پیش از شروع عملیات اجرایی، انجام بازدید از محل پروژه، بررسی نقشه ها و تهیه برآورد دقیق هزینه ها، نقش مهمی در مدیریت بودجه و جلوگیری از افزایش هزینه های پیش بینی نشده خواهد داشت.
