دیگ بخار یکی از تجهیزات کلیدی در بسیاری از صنایع مانند غذایی، نساجی، دارویی، پتروشیمی و کارگاه های تولیدی است. این دستگاه با تولید بخار تحت فشار، انرژی حرارتی را به فرآیندهای مختلف منتقل می کند. با وجود راندمان بالای دیگ های بخار مدرن، یکی از مهم ترین چالش های بهره برداری از آن ها، اتلاف حرارتی از سطح بدنه و لوله ها است. بخش قابل توجهی از انرژی تولید شده، در صورت عدم عایق کاری دیگ بخار، به محیط اطراف منتقل شده و به صورت هدررفت انرژی از دست می رود. این موضوع نه تنها باعث افزایش مصرف سوخت می شود، بلکه هزینه های عملیاتی را نیز به شکل قابل توجهی بالا می برد.

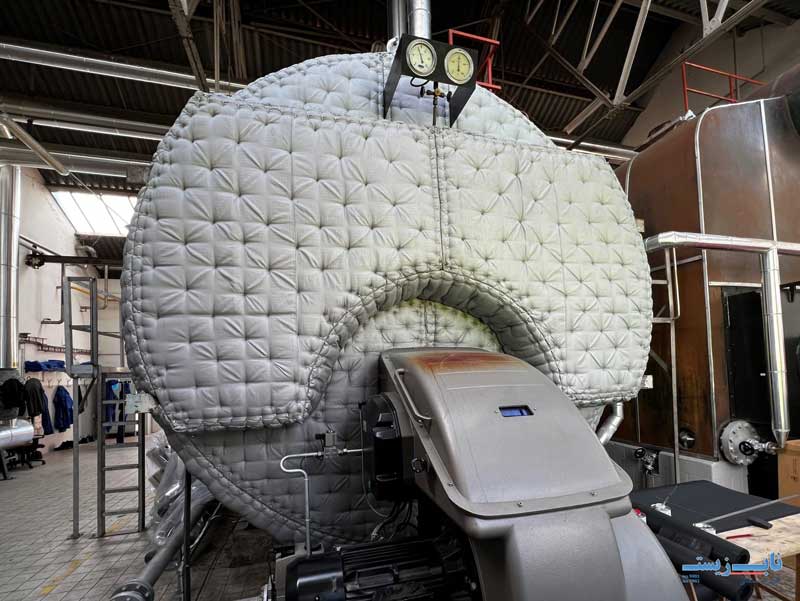

عایق کاری دیگ بخار چیست؟
عایق کاری دیگ بخار به مجموعه اقداماتی گفته می شود که با هدف کاهش انتقال حرارت از سطح دیگ به محیط اطراف انجام می شود. در این فرآیند، از مواد خاصی استفاده می شود که دارای ضریب انتقال حرارت پایین هستند و مانع خروج انرژی گرمایی می شوند. به زبان ساده، عایق کاری باعث می شود گرمای تولید شده در داخل دیگ، در همان سیستم باقی بماند و برای تولید بخار مفید استفاده شود، نه اینکه به محیط اطراف منتقل شود. در یک دیگ بخار بدون عایق مناسب، سطح خارجی دستگاه به شدت داغ شده و مقدار زیادی انرژی هدر می رود. اما در یک سیستم عایق کاری شده، سطح بیرونی دیگ نسبتاً خنک تر بوده و راندمان کلی سیستم افزایش پیدا می کند.

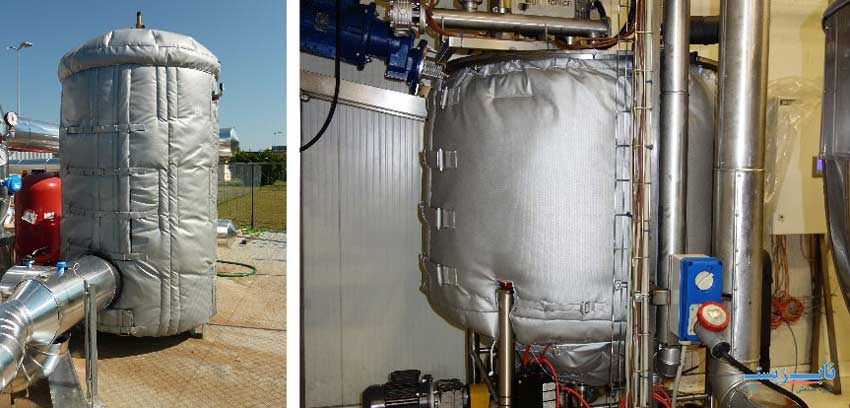

دلایل اهمیت عایق کاری دیگ بخار
عایق کاری دیگ بخار فقط یک کار تکمیلی نیست، بلکه یکی از عوامل اصلی در بهره وری، ایمنی و کاهش هزینه های یک سیستم بخار محسوب می شود. در ادامه مهم ترین دلایل اهمیت آن را توضیح می دهیم.
- کاهش اتلاف انرژی حرارتی: یکی از مهم ترین دلایل اهمیت عایق کاری دیگ بخار، جلوگیری از هدررفت انرژی حرارتی است. دیگ بخار در دماهای بالا کار می کند و سطح خارجی آن در صورت نبود عایق مناسب، به طور مداوم گرما را به محیط اطراف منتقل می کند. این اتلاف حرارت باعث می شود بخشی از انرژی تولید شده عملاً بدون استفاده از سیستم خارج شود. در نتیجه، برای حفظ دمای کاری و فشار مورد نیاز، مشعل باید مدت زمان بیشتری روشن بماند و انرژی بیشتری مصرف کند. عایق کاری مناسب این تبادل حرارتی ناخواسته را به حداقل می رساند و کمک می کند انرژی تولید شده در داخل سیستم باقی بماند و صرف تولید بخار مفید شود.
- کاهش مصرف سوخت و هزینه های انرژی: وقتی میزان اتلاف حرارت در دیگ بخار کاهش پیدا می کند، به طور طبیعی نیاز به مصرف سوخت نیز کمتر می شود. زیرا سیستم برای رسیدن به شرایط کاری مطلوب، دیگر مجبور نیست انرژی از دست رفته را دوباره جبران کند. این موضوع در عمل باعث کاهش مصرف گاز یا گازوئیل می شود و در مقیاس صنعتی، صرفه جویی قابل توجهی در هزینه های انرژی ایجاد می کند. در بسیاری از واحدهای تولیدی، هزینه سوخت یکی از اصلی ترین هزینه های جاری است و عایق کاری دیگ بخار می تواند نقش مستقیمی در کاهش این هزینه ها و بهبود بهره وری اقتصادی داشته باشد.
- افزایش راندمان عملکرد دیگ بخار: راندمان دیگ بخار به میزان تبدیل انرژی سوخت به بخار مفید بستگی دارد. هر عاملی که باعث اتلاف انرژی شود، راندمان را کاهش می دهد. عایق کاری با جلوگیری از خروج حرارت، شرایطی ایجاد می کند که انرژی بیشتری در داخل سیستم باقی بماند و صرف تولید بخار شود. همچنین باعث می شود دمای داخلی دیگ پایدارتر باشد و نوسانات حرارتی کاهش پیدا کند. این پایداری دمایی کمک می کند فرآیند تولید بخار با کیفیت بالاتر و مصرف انرژی کمتر انجام شود و در نهایت باعث افزایش راندمان دیگ بخار می شود.
- افزایش ایمنی محیط کار: سطح خارجی دیگ بخار در حالت بدون عایق می تواند بسیار داغ و خطرناک باشد و تماس اتفاقی با آن منجر به سوختگی های شدید شود. این موضوع در محیط های صنعتی که رفت وآمد اپراتورها زیاد است، یک ریسک جدی محسوب می شود. عایق کاری باعث می شود دمای سطح خارجی دیگ به شکل قابل توجهی کاهش پیدا کند و خطرات ناشی از تماس مستقیم با تجهیزات داغ به حداقل برسد. در نتیجه، محیط کار ایمن تر می شود و احتمال وقوع حوادث کاری کاهش می یابد.
- کاهش استهلاک تجهیزات: زمانی که دیگ بخار بدون عایق مناسب کار می کند، سیستم مجبور است برای جبران اتلاف انرژی، به طور مداوم در حالت کار سنگین تری قرار بگیرد. این وضعیت باعث می شود مشعل و سایر اجزای سیستم بیشتر درگیر روشن و خاموش شدن های مکرر شوند که در بلندمدت به افزایش استهلاک قطعات منجر می شود. عایق کاری با پایدار نگه داشتن دمای سیستم، از این نوسانات جلوگیری کرده و فشار کاری روی تجهیزات را کاهش می دهد. در نتیجه عمر مفید قطعات افزایش پیدا می کند و هزینه های تعمیر و نگهداری کمتر می شود.
- پایداری بهتر در عملکرد سیستم بخار: در بسیاری از فرآیندهای صنعتی، یکنواخت بودن فشار و دمای بخار اهمیت بسیار زیادی دارد. هرگونه افت یا نوسان در دما می تواند کیفیت فرآیند تولید را تحت تأثیر قرار دهد. عایق کاری دیگ بخار کمک می کند دمای سیستم در سطح پایدارتری حفظ شود و تغییرات ناگهانی کاهش پیدا کند. این موضوع باعث می شود بخار تولیدی کیفیت یکنواخت تری داشته باشد و عملکرد کلی خطوط تولید صنعتی با ثبات بیشتری ادامه پیدا کند.

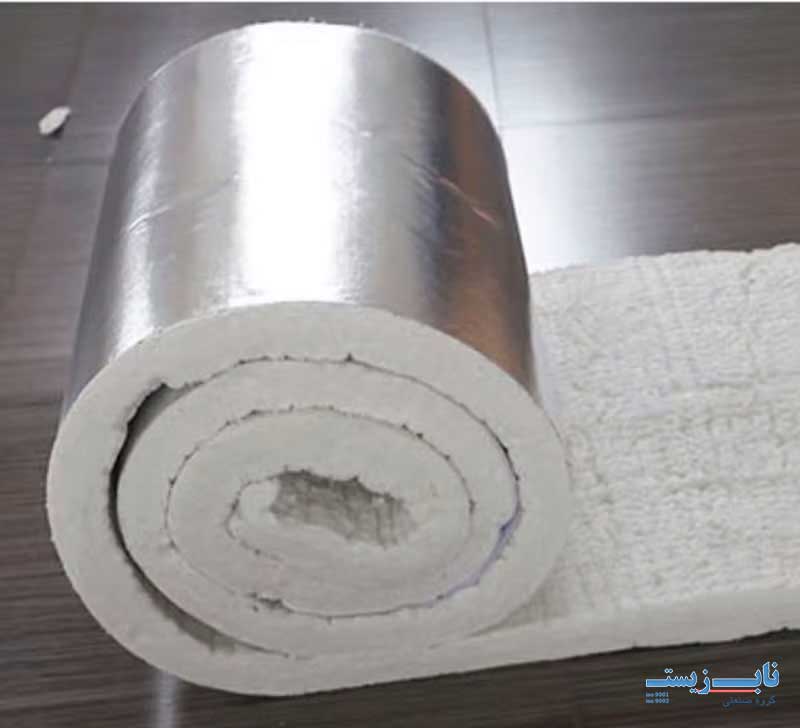

انواع عایق های مورد استفاده در دیگ بخار
- پشم سنگ: پشم سنگ یکی از رایج ترین عایق ها در عایق کاری دیگ بخار است و به دلیل مقاومت حرارتی بالا و قیمت مناسب، کاربرد گسترده ای در صنعت دارد. این عایق از الیاف معدنی ساخته می شود و توانایی تحمل دماهای بالا را بدون تغییر شکل دارد. علاوه بر این، پشم سنگ خاصیت ضدحریق دارد و در صورت قرار گرفتن در معرض شعله یا حرارت مستقیم، دچار اشتعال نمی شود. به همین دلیل، برای عایق کاری بدنه دیگ بخار و سطوحی که دمای بالا دارند گزینه ای بسیار پرکاربرد محسوب می شود.
- پشم سرامیک: پشم سرامیک نسبت به پشم سنگ، مقاومت حرارتی بالاتری دارد و برای شرایط دمایی بسیار بالا طراحی شده است. این نوع عایق وزن کمی دارد و در عین حال می تواند دماهای بسیار بالا را بدون افت عملکرد تحمل کند. به همین دلیل در صنایع سنگین و سیستم هایی که با بخار فوق داغ یا دمای بالا کار می کنند استفاده می شود. البته هزینه آن نسبت به پشم سنگ بیشتر است، اما در شرایط خاص، عملکرد بسیار بهتری ارائه می دهد.
- فوم های صنعتی: فوم های صنعتی مانند پلی یورتان و سایر فوم های حرارتی در برخی بخش های سیستم بخار مورد استفاده قرار می گیرند. این عایق ها سبک هستند و نصب آسانی دارند، اما محدودیت دمایی دارند و برای استفاده مستقیم روی بدنه اصلی دیگ بخار معمولاً مناسب نیستند. بیشتر در بخش هایی مانند پوشش های کمکی، لوله های با دمای پایین تر یا محیط های خاص استفاده می شوند.
- عایق های کامپوزیتی پیشرفته: عایق های کامپوزیتی نسل جدیدی از مواد عایق هستند که از ترکیب چند ماده مختلف ساخته می شوند و راندمان حرارتی بسیار بالایی دارند. این عایق ها معمولاً ضخامت کمتر اما عملکرد بهتری نسبت به عایق های سنتی دارند. به همین دلیل در پروژه های صنعتی مدرن که به بهینه سازی فضا و انرژی اهمیت زیادی داده می شود، مورد استفاده قرار می گیرند. البته هزینه بالاتر آن ها باعث می شود بیشتر در پروژه های خاص و پیشرفته استفاده شوند.

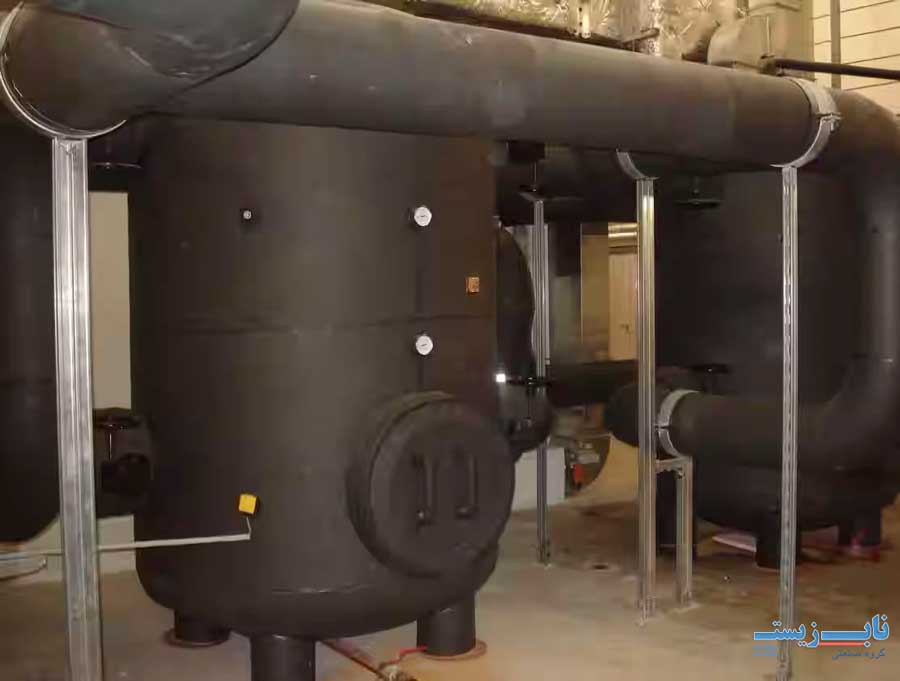

روش های اجرای عایق کاری دیگ بخار
اجرای عایق کاری دیگ بخار تنها به انتخاب نوع عایق محدود نمی شود، بلکه نحوه نصب و اجرای آن نقش بسیار مهمی در میزان بهره وری سیستم دارد. اگر عایق کاری به صورت اصولی و استاندارد انجام نشود، حتی بهترین مواد عایق نیز نمی توانند از اتلاف حرارت جلوگیری کنند. به همین دلیل، روش های اجرای عایق کاری شامل بخش های مختلفی مانند بدنه دیگ، لوله ها و اتصالات است که هرکدام نیازمند دقت و اجرای صحیح هستند تا بیشترین بازدهی حرارتی و صرفه جویی انرژی حاصل شود.
عایق کاری بدنه اصلی دیگ بخار
مهم ترین بخش در اجرای عایق کاری، بدنه اصلی دیگ بخار است؛ جایی که بیشترین سطح تبادل حرارتی اتفاق می افتد. در این بخش معمولاً از عایق هایی مانند پشم سنگ یا پشم سرامیک استفاده می شود که به صورت لایه ای روی بدنه نصب شده و سپس با روکش فلزی پوشانده می شوند. این روکش علاوه بر محافظت از عایق، باعث افزایش دوام آن در برابر ضربه، رطوبت و شرایط محیطی می شود. اجرای صحیح این قسمت نقش مستقیم در کاهش اتلاف انرژی دارد.
عایق کاری لوله ها و خطوط انتقال بخار
لوله های انتقال بخار نیز یکی از نقاط مهم اتلاف حرارت هستند، زیرا بخار در مسیر انتقال به سمت مصرف کننده ممکن است دمای خود را از دست بدهد. برای جلوگیری از این مشکل، لوله ها با عایق های استوانه ای یا پشم سنگ پوشش داده می شوند و سپس با روکش آلومینیومی یا گالوانیزه محافظت می گردند. این کار باعث می شود دمای بخار در طول مسیر حفظ شده و راندمان کلی سیستم کاهش پیدا نکند.
عایق کاری فلنج ها، شیرآلات و اتصالات
فلنج ها، شیرها و اتصالات معمولاً در عایق کاری نادیده گرفته می شوند، در حالی که این بخش ها می توانند نقاط قابل توجهی برای اتلاف حرارت باشند. برای این قسمت ها از کاورهای عایق قابل باز و بسته شدن استفاده می شود تا هم از هدررفت انرژی جلوگیری شود و هم در زمان تعمیرات، دسترسی به تجهیزات آسان باشد. این نوع عایق کاری به خصوص در سیستم هایی که نیاز به سرویس دوره ای دارند بسیار کاربردی است.
استفاده از روکش های فلزی محافظ
در پایان فرآیند عایق کاری، معمولاً از روکش های فلزی مانند آلومینیوم یا ورق گالوانیزه برای پوشش نهایی استفاده می شود. این روکش ها از عایق در برابر عوامل محیطی مانند رطوبت، ضربه و گرد و غبار محافظت می کنند و عمر مفید آن را افزایش می دهند. علاوه بر این، ظاهر منظم تری به سیستم می دهند و امکان نگهداری آسان تر را فراهم می کنند.

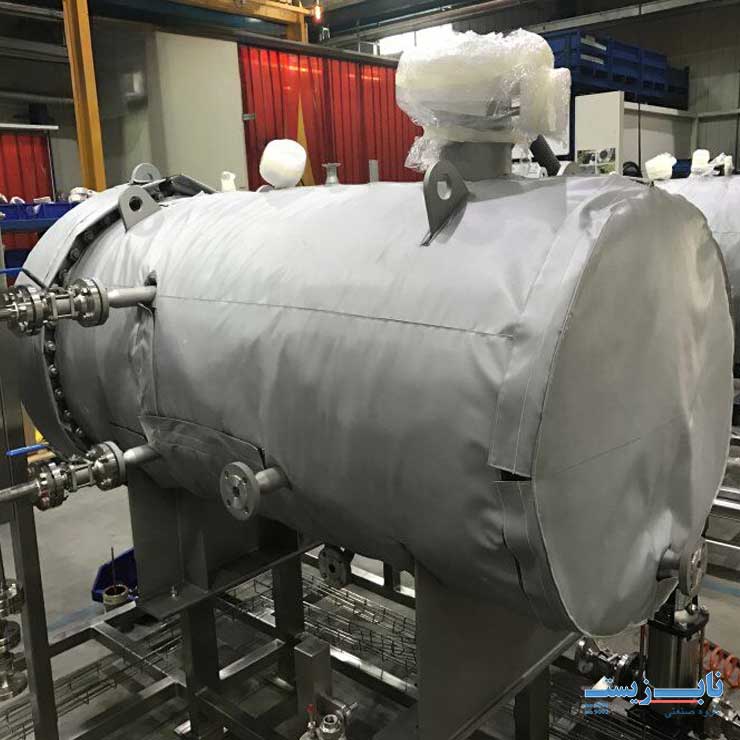

اشتباهات رایج در عایق کاری دیگ بخار
- استفاده از عایق نامناسب: یکی از رایج ترین اشتباهات در عایق کاری دیگ بخار، انتخاب نادرست نوع عایق است. هر عایق برای محدوده دمایی و شرایط خاصی طراحی شده و استفاده از متریال نامناسب می تواند باعث کاهش شدید عملکرد سیستم شود. به عنوان مثال، استفاده از عایق هایی با مقاومت حرارتی پایین در محیط های دمای بالا، نه تنها بازدهی را کاهش می دهد بلکه در مدت کوتاهی باعث تخریب عایق نیز می شود.
- اجرای غیر اصولی و وجود درز در عایق کاری: حتی اگر بهترین نوع عایق انتخاب شود، اجرای نادرست می تواند کل عملکرد سیستم را تحت تأثیر قرار دهد. وجود درز، فاصله یا نصب غیراستاندارد باعث ایجاد پل های حرارتی می شود و گرما از همین نقاط به محیط منتقل می گردد. این موضوع عملاً بخشی از مزایای عایق کاری را از بین می برد و باعث کاهش راندمان دیگ بخار می شود.
- استفاده از ضخامت نامناسب عایق: برخی مواقع برای کاهش هزینه ها، از لایه های نازک عایق استفاده می شود که توانایی کافی برای جلوگیری از اتلاف حرارت ندارند. از طرف دیگر، استفاده بیش از حد ضخامت نیز بدون محاسبه دقیق می تواند هزینه ها را افزایش دهد بدون اینکه بهبود قابل توجهی در عملکرد ایجاد کند. انتخاب ضخامت باید بر اساس شرایط کاری دیگ بخار انجام شود.
- عدم توجه به نگهداری و بازرسی دوره ای: عایق کاری یک فرآیند کاملاً دائمی و بدون نیاز به بررسی نیست. در طول زمان ممکن است عایق ها در اثر رطوبت، ضربه یا شرایط محیطی دچار آسیب شوند. عدم بازرسی دوره ای باعث می شود این آسیب ها شناسایی نشوند و به مرور زمان راندمان سیستم کاهش پیدا کند. نگهداری منظم نقش مهمی در حفظ عملکرد عایق دارد.
- بی توجهی به نقاط حساس مانند فلنج ها و اتصالات: یکی دیگر از اشتباهات رایج، تمرکز صرف روی بدنه دیگ و نادیده گرفتن نقاطی مانند فلنج ها، شیرآلات و اتصالات است. این بخش ها می توانند نقاط مهمی برای اتلاف حرارت باشند و در صورت عدم عایق کاری مناسب، بخش قابل توجهی از انرژی از همین قسمت ها هدر می رود.

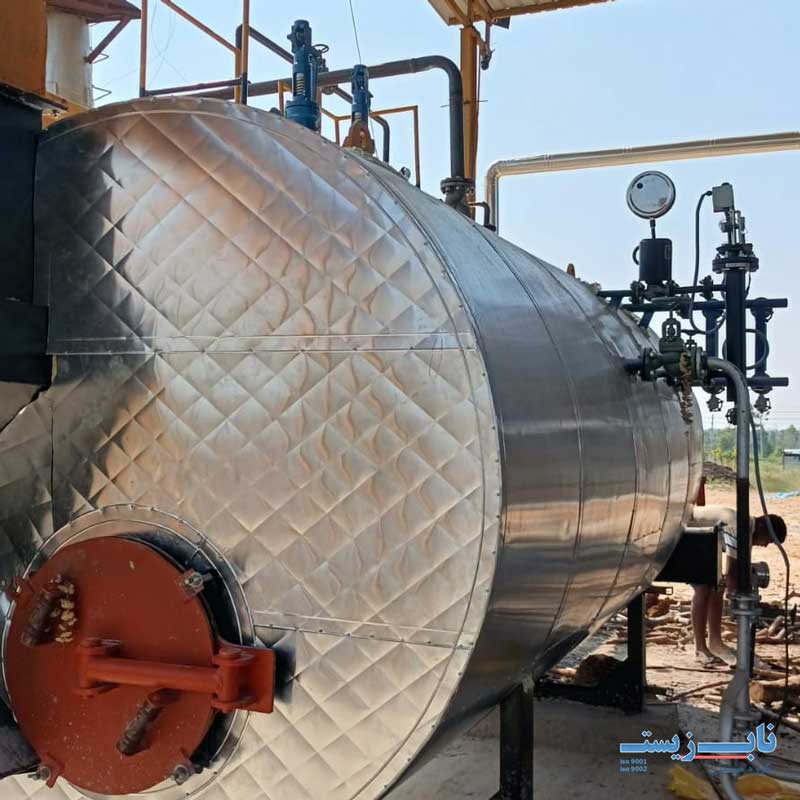

تاثیر عایق کاری بر عملکرد دیگ بخار
عایق کاری دیگ بخار یکی از عوامل مهم در بهبود عملکرد کلی سیستم است، زیرا به طور مستقیم روی میزان اتلاف انرژی و پایداری شرایط کاری تأثیر می گذارد. زمانی که بدنه و اجزای دیگ بخار به درستی عایق کاری شوند، حرارت تولید شده در داخل سیستم بهتر حفظ می شود و انرژی کمتری از طریق سطح خارجی به محیط منتقل می گردد. این موضوع باعث می شود دیگ با مصرف انرژی کمتر، همان مقدار یا حتی بخار بیشتری تولید کند و در نتیجه راندمان کلی سیستم افزایش یابد.
یکی دیگر از اثرات مهم عایق کاری، کاهش نوسانات دمایی در دیگ بخار است. در سیستم های بدون عایق مناسب، افت و افزایش دما به صورت مداوم اتفاق می افتد و این موضوع باعث می شود مشعل به طور پیوسته در حال روشن و خاموش شدن باشد. اما با وجود عایق مناسب، دمای سیستم پایدارتر باقی می ماند و عملکرد مشعل یکنواخت تر می شود. این پایداری نه تنها کیفیت تولید بخار را بهتر می کند، بلکه فشار کمتری نیز به تجهیزات وارد می کند.
عایق کاری همچنین نقش مهمی در کاهش استهلاک قطعات دارد. زمانی که دیگ بخار در شرایط پایدارتر کار کند، قطعاتی مانند مشعل، پمپ ها و اتصالات کمتر در معرض تنش های حرارتی قرار می گیرند. این موضوع باعث افزایش عمر مفید تجهیزات و کاهش هزینه های تعمیر و نگهداری می شود.
در کنار این موارد، عایق کاری مناسب به بهبود ایمنی محیط کار نیز کمک می کند، زیرا دمای سطح خارجی دیگ کاهش می یابد و احتمال تماس تصادفی با سطوح داغ کمتر می شود. در نتیجه، محیط کاری ایمن تر و قابل کنترل تری برای اپراتورها فراهم می گردد.

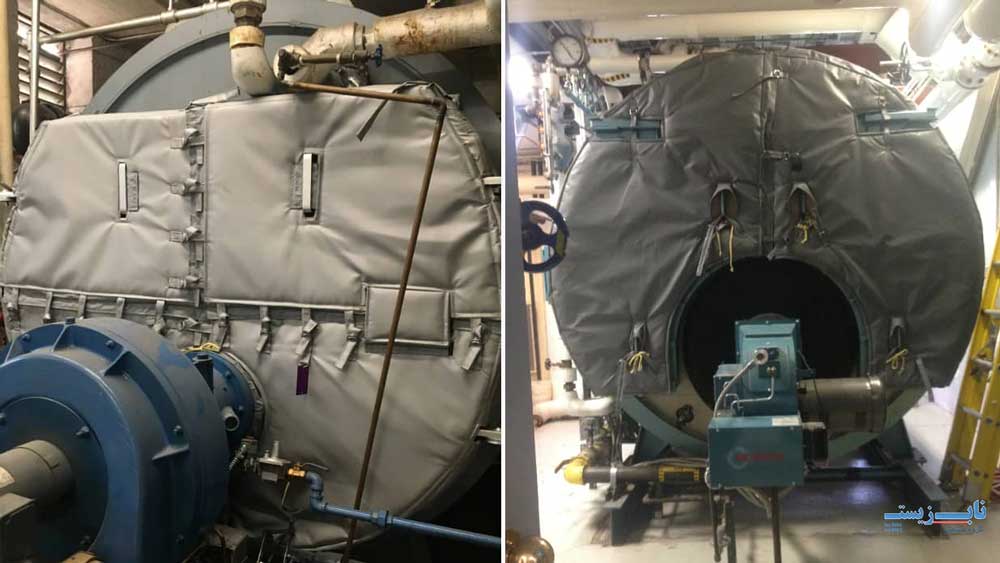

نکات مهم در انتخاب عایق مناسب برای دیگ بخار
- دمای کاری سیستم: یکی از مهم ترین نکات در انتخاب عایق مناسب برای دیگ بخار، توجه به دمای کاری سیستم است. هر نوع عایق یک محدوده دمایی مشخص دارد و اگر خارج از این محدوده استفاده شود، عملکرد آن به شدت کاهش پیدا می کند یا حتی تخریب می شود. به همین دلیل باید ابتدا دمای واقعی بدنه دیگ و شرایط کاری آن بررسی شود تا عایق انتخابی بتواند در آن شرایط، پایداری و راندمان لازم را حفظ کند.
- شرایط محیطی و نوع کاربری: محیط نصب دیگ بخار نقش مهمی در انتخاب نوع عایق دارد. برای مثال، در محیط های مرطوب یا فضاهای باز، عایقی مناسب است که مقاومت خوبی در برابر رطوبت و عوامل محیطی داشته باشد. در مقابل، در فضاهای صنعتی بسته، تمرکز بیشتر بر روی مقاومت حرارتی و طول عمر عایق خواهد بود. بنابراین شرایط محیطی یکی از عوامل تعیین کننده در انتخاب نوع عایق است.
- ضخامت مناسب عایق: ضخامت عایق تأثیر مستقیم بر میزان جلوگیری از اتلاف حرارت دارد. اگر ضخامت کمتر از حد استاندارد باشد، بخش قابل توجهی از انرژی همچنان از سطح دیگ به محیط منتقل می شود. از طرف دیگر، ضخامت بیش از حد نیز می تواند هزینه ها را افزایش دهد بدون اینکه بهبود چشمگیری در عملکرد ایجاد کند. انتخاب ضخامت باید بر اساس محاسبات حرارتی و شرایط کاری انجام شود.
- دوام و طول عمر عایق: عایق مناسب باید در برابر شرایط سخت کاری مانند دمای بالا، رطوبت، لرزش و ضربه مقاومت کافی داشته باشد. اگر عایق دوام کافی نداشته باشد، در مدت کوتاهی تخریب می شود و نیاز به تعمیر یا تعویض پیدا می کند. بنابراین انتخاب عایقی با طول عمر بالا می تواند در کاهش هزینه های نگهداری و افزایش بهره وری سیستم بسیار مؤثر باشد.
- صرفه اقتصادی و بازگشت سرمایه: در کنار ویژگی های فنی، هزینه اولیه عایق و بازگشت سرمایه نیز اهمیت زیادی دارد. برخی عایق ها ممکن است قیمت بالاتری داشته باشند اما به دلیل کاهش مصرف سوخت و افزایش راندمان، در مدت کوتاهی هزینه اولیه را جبران می کنند. بنابراین انتخاب عایق باید هم از نظر فنی و هم از نظر اقتصادی بررسی شود تا بهترین نتیجه حاصل گردد.
