مخزن استیل یکی از مخازن فلزی مقاوم در برابر خوردگی و زنگ زدگی میباشد که جهت ساخت بدنه آن از جنس ورق استیل استفاده می شود و قیمت آن حسب مورد استفاده و ملحقاتی همچون همزن الکتریکی (الکتروموتور)، مبدل حراراتی و … تعیین می گردد. این محصول برای نگهداری سیالات کاربرد دارد و بسته به تجهیزات و نوع استیل و کیفیت جوشهایی که تولید آن استفاده می شود دارای تنوع قیمت در ظرفیت های مشابه می باشد.

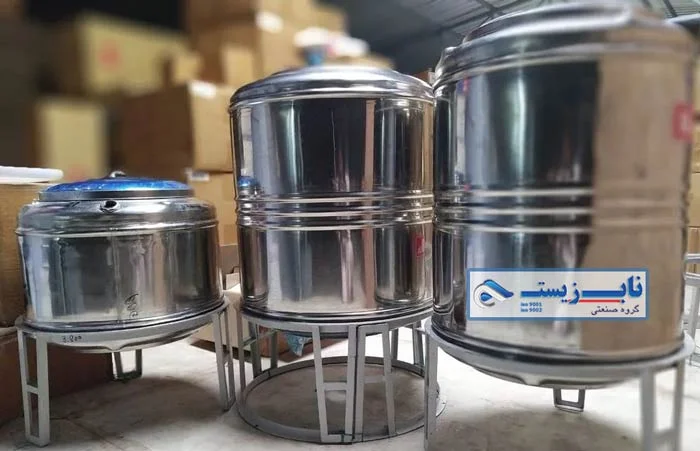

شکل ظاهری مخزن استیل

مخزن استیل عموما به حالت استوانه ایستاده ساخته می شوند که بیشترین تیراژ تولید را شامل می شوند. اما میتوان شکل هندسی این مخازن را بصورت زیر دسته بندی نمود:

  • استوانه ای
  • مکعبی
  • هرمی
  • کروی
  • مخروطی

علاوه بر اشکال هندسی فوق، گروه صنعتی ناب زیست به عنوان یکی از بزرگترین شرکتهای تولید کننده مخزن استیل در کشور قادر این محصول را با هر گونه جزئیات و نقشه درخواستی کارفرمایان محترم با بهترین کیفیت ممکن ارائه نماید.

مخزن استیل

انواع مخزن استیل

این مخزنها به علت کثرت کاربرد دسته بندی های مختلفی خواهد داشت. در این متن تلاش میگردد که جامع ترین دسته بندی ممکن را به شما خواننده گرامی ارائه نماییم. در دسته بندی مخازن استیل در قدم اول می توان این محصول را به سه دسته اصلی زیر تقسیم بندی کرد.

دسته بندی مخازن استیل بر اساس جداره

  • تک جداره
  • دوجداره
  • سه جداره یا پروسس تانک

هر کدام از این سه دسته کاربرد خاصی داشته و بسته به سفارش کارفرما طراحی و پیشنهاد لازم ارائه خواهد شد.

دسته بندی مخزن استیل بر اساس جنس ورق

  • ورق 304
  • ورق 316 و البته 316L
  • ورق 307

رده بندی ورق مورد استفاده نیز بسته به کاربرد مخزن استیل، سفارش کارفرما، طراحی انجام گرفته و در نهایت مشخصات سیال مورد استفاده مشخص خواهد شد. در ادامه در مورد خواص و مشخصات شیمیایی و فیزیکی استنلس استیل و آلیاژ های مختلف آن توضیحاتی ارائه شده است.

مواد تشکیل دهنده استنلس استیل

  1. کربن : 0.08 درصد
  2. منگنز : 2 درصد
  3. فسفر : 0.045 درصد
  4. سولفور : 0.03 درصد
  5. سیلیسیوم : 1 درصد
  6. کروم : 18 الی 20 درصد
  7. نیکل : 8 الی 10 درصد

در تعریف کلی استیل آمده است: استنلس استیل یک آلیاژ آهنی می باشد که در ترکیبات آن لزوما 10 درصد کروم یا کرم وجود داشته باشد.

استیل ها بر اساس نرخ آلیاژ و درصد ترکیب های مختلف به رده های زیادی اعم از 300،301،302،304،305،306،307،308،309،310،310،311،312،313،314،315،316 و …. تقسیم بندی می شود. از بین آلیاژ های مختلف استیل رده های 304 و 316 بیشترین مصرف را داشته و برای اهداف منابع ذخیره سیالات اسیدی ، قلیایی ، آشامیدنی ها و … مناسب می باشند.

قیمت مخزن استیل
کارخانه تولید مخازن استیل ناب زیست

خواص استنلس استیل Stainless Steel 304

استیل 304 اصطلاحا به آلیاژ پایه معروف است. مشخصات استیل 304 را میتوان بصورت زیر بیان نمود:

  • حداقل دارای 18 درصد کروم
  • 8درصد نیکل
  • حداکثر 0.08 درصد کربن
  • این گرید از استیل را نمیتوان با گرم کردن سخت کرد.
  • مقاومت بالا در برابر خورندگی
  • مقاومت بالا در برابر فرآیند اکسیداسیون
  • نیکل موجود در این آلیاژ خواص متالوژی آنرا تعیین می نماید.
  • مقاومت بالا در برابر اسید های میانی

از استیل با گرید 304 میتوان به عنوان محفظه نگهداری مواد غذایی، مواد لبنی، محلول های استریلیزه، مواد شیمیایی با خواهص خوردگی متوسط و … استفاده نمود. بیش از نیمی از تولید استیل جهان با رده 304 در بازار عرضه می گردد.

یکی از مهم ترین کاربرد های استیل 304 در صنایع لبنی و نگهداری و عمل آوری مواد لبنی می باشد. مخازن تک جداره ، دوجداره و پروسس تانک های تولید شده برای کارخانجات لبنیات از استیل 304 ساخته می شوند.

کاربرد مخزن استیل 304

  • کارخانجات لبنی
  • کارخانجات تولید روغن نباتی
  • کارخانجات تولید مواد غذایی
  • کشتارگاه ها
  • تانکر حمل مواد
  • تانکر حمل شیر
  • نگهداری مواد شیمیایی
  • عمل آوری مواد شیمیایی

مخزن استیل تک جداره

مخازن تک جداره استیل یکی از پر مصرف ترین نوع این محصول می باشد. این مخازن از ظرفیت 500 لیتر الی ظرفیت های بالای 150 متر مکعب قابل تولید می باشند. جنس ورق مخازن تک جداره تفاوتی ندارد و نسبت به نیاز کارفرما تعیین و تولید میشود.

  • تک جداره با ورق 304
  • تک جداره با ورق 316

در حالت کلی شرکت ناب زیست مخازن ذخیره را بصورت استوانه ای تولید می نماید. در صورت درخواست خریدار امکان تولید در انواع اشکال هندسی میسر می باشد. اما طبیعتا اجرت تولید در مخزنهای استوانه ای نسبت به سایر انواع آن پایین می باشد.

همچنین افقی یا عمودی بودن مخزن نیز بر اساس نیاز مشتری می باشد. در برخی مصارف، نیاز به وجود الکتروموتور یا همزن وجود دارد.

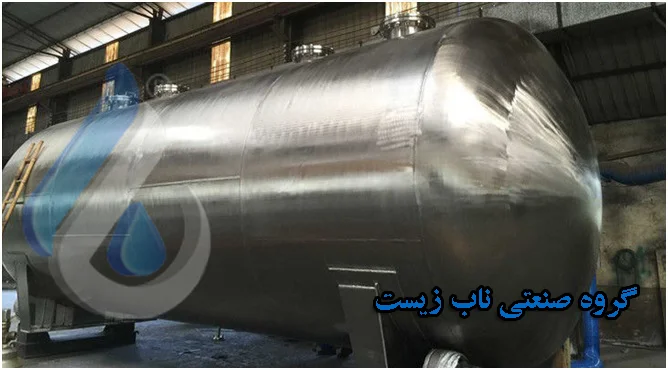

مخزن استیل افقی

فاکتور های طراحی مخازن استیل تک جداره

بمنظور طراحی مخزن استیل تکجداره و تعیین قیمت ضروری است پارامترهای زیر دقیقا به کارشناسان ناب زیست اعلام گردد

  • ظرفیت مورد نیاز
  • فشار کاری سیستم
  • نیاز یا عدم نیاز به میکس سیال داخل مخزن
  • سایدگلس
  • ارتفاع پایه ها
  • تعداد و سایز ورودی
  • تعداد و سایز خروجی
  • دریچه بازدید | هندهول یا منهول
  • قطر دریچه بازدید
  • وجود یا عدم نیاز به نردبان

مخزن استیل دو جداره

مخزن استیل دو جداره دسته دیگری از مخزن استنلس استیل می باشد که در ظرفیت های گوناگون قابل تولید است. برخلاف مخازن پلی اتیلنی یا مشابه آن که دو جداره بودن بدنه به مقاومت مخزن مرتبط است، در منابع استیل دوجداره یا سه جداره بودن بدنه ارتباطی با فشار کاری و مقاومت بدنه و … ندارد. بلکه علت اضافه شدن جداره دوم صرفا به قصد عملیاتی خاصی خواهد بود.

برای روشن شدن مطلب به ساخت رآکتور استیل اشاره می نمائیم. اغلب رآکتور های استیل بصورت دوجداره ساخته می شوند. اما علت چیست؟ اول اینکه رآکتور همان مخزن عادی است که بروی آن یک الکتروموتور با شفت و پولی مربوطه نصب شده که وظیفه چرخش همزن را برعهده دارد.

حال به بررسی جداره دوم بپردازیم. همانطور که گفته شد هدف از جداره دوم مقاصد خاصی می باشد. در ساده ترین حالت بحث جلوگیری از پرت حرارتی مطرح است. استفاده از پشم شیشه، پشم سنگ و سایر عایق های حرارتی در بین جداره های اول و دوم مخزن استیل برای این هدف می باشد.

یکی از حالتهای قابل فرض دیگر این است که در بین دو جداره نیاز به نصب کویل اسپیرال مسی یا استیل باشد که وظیفه افزایش یا کاهش دمای سیال اصلی درون مخزن را بر عهده می گیرد. در نوع دیگری از مخزنهای استیل دوجداره نیز با نصب یک بوشن برای ورودی و یک بوشن برای برگشت آب داغ از دیگ آبگرم نصب می گردد. در این حالت سیال گرم کننده بین دوجداره جریان می یابد و سیال گرم شونده در جداره داخلی قرار خواهد داشت.

جهت طراحی مخزن استیل دوجداره با کارشناسان ناب زیست تماس بگیرید.

بدنه منبع استیل دوجداره

بدنه منبع استیل دوجداره همانند سایر مخازن استیل از هر دو ورق 304 و 316 قابل تولید است. البته برای کارهای خاص که برای آن سایر رده های استیل در نظر گرفته میشود نیز قابل اجرا می باشد.

ضخامت بدنه مخزن دوجداره استیل بدین صورت است که عموما جداره خارجی به عنوان روکش و کاور بوده که نیازی به طراحی و … نداشته و در عموم کار ها 1.5 میلیمتر در نظر گرفته میشود. ضخامت جداره داخلی اما در ارتباط مستقیم با فشار کاری، وزن سیال و .. است که بسته به نیاز و طراحی انجام گرفته از 2 میلیمتر تا هر ضخامت مورد نیاز قابل تولید است.

در حقیقت در مخزن استیل دوجداره تقریبا تمام نیرو به جداره داخلی وارد می شود. لذا طراحی ضخامت بدنه در این مخازن به مفهوم صرفا ضخامت جداره داخل است و ضخامت جداره دوم در تمامی موارد 1.5 میلیمتر در نظر گرفته می شود.

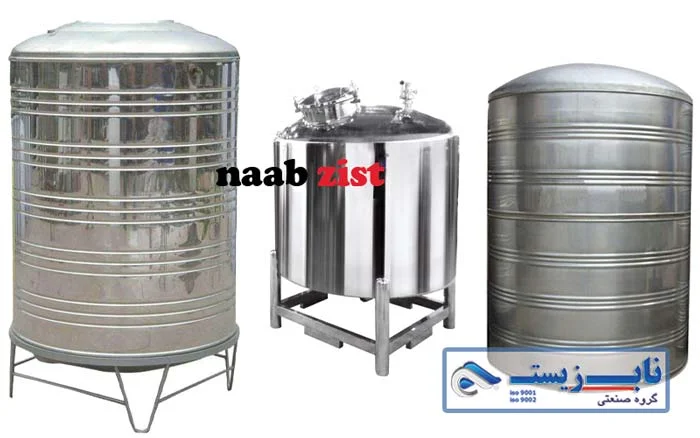

مخزن استیل

از پرکاربرد ترین مخازن استیل صنعتی ظرفیت 10000 لیتری می باشد که در صنایع بسیاری همچون صنایع لبنی، داروسازی و صنایع غذایی کاربرد دارد . مخزن استیل 10000 لیتری با بدنه و عدسی حداقل 3 میلیمتر قابل تولید می باشد که گروه صنعتی ناب ، ساخت آنها را  با بهترین متریال و کیفیت ممکن انجام می دهد .

سایر ظرفیت های پرکاربرد عبارتند از :

500 تا 10 هزار لیتری بسیار پرکاربرد ، 11000 تا 40000 لیتر کاربرد در حد متوسط و از 45000 تا 150000 کم کاربرد.

مخزن سه جداره استیل | پروسس تانک استیل

پیچیده ترین و حرفه ترین نوع مخزن استیل، پروسس تانک یا مخزن سه جداره می باشد که در نگاه اول میتوان گفت از سه جداره تشکیل یافته است. این مخازن همانند سایر انواع مخازن استیل، از گرید های مختلف استیل (304،309،310،316 و … ) بسته به طراحی و نیاز پروژه قابل تولید می باشد. این مخازن از ظرفیت 500 لیتر قابل تولید بوده و بسته به سفارش کارفرما تا ظرفیت های بالای 10 هزار لیتر تولید و عرضه می گردد. به علت استفاده از تجهیزات اضافی و و لوازم مصرفی در پروسس تانک ها در ظرفیت مشابه این محصول نسبت به مخازن دوجداره و تک جداره قیمت بالاتری خواهد داشت.

کاربرد پروسس تانک

پروسس تانک در حالت کلی در مواردی کاربرد دارد که خریدار ، تغییر در خواص فرآورده و سیال مورد نظر مقصودش باشد. یکی از اصلی ترین موارد کاربرد مخازن استیل سه جداره یا Process Tank تغییرات دمایی محصول می باشد. بنابراین موارد کاربرد این دسته از مخازن را میتوان بصورت زیر بیان کرد.

  • تبادل حرارتی
  • مخلوط سازی
  • فرآوری محصول
  • نگهداری و ذخیره محصول

عمده ترین محل کاربرد مخازن سه جداره استیل در صنایع لبنی می باشد که هدف تغییر ماهیت شیر از طریق فرآوری و تولید زیر محصول های لبنی می باشد.

یکی از معروف ترین و پرکاربرد ترین نوع پروسس تانک ها ، ریپنین تانک Ripening Tank میباشد که برای تولید کره یا خامه از شیر خام از آن استفاده میگردد. Crystallization tank یا مخزن بلورسازی، مخزن خامه زنی، مخازن استارتر، مخازن فرآوری کشت (جهت تولید ماست و …) از جمله مهم ترین انواع مخازن سه جداره یا پروسس تانکها می باشند.

تجهیزات مخازن سه جداره

  • شیر نمونه برداری محصول
  • سیستم دیجیتال انتقال دما
  • ژاکت تخم مرغی
  • PH متر
  • گیج دما
  • گیج فشار
  • درب منهول
  • حجم سنج
  • سایدگلاس
  • لودسل
  • عایق حرارتی
  • همزن
  • CIP
  • اگزوز یا هواکش
  • شیر اطمینان
    البته برخی از این تجهیزات اختیاری بوده و بسته به نیاز به مخزن استیل الحاق خواهد شد.

مخزن استیل ضد اسید

این دسته از مخازن استیل ، در صنایع مختلفی همچون صنایع داروسازی، صنایع غذایی، صنایع نظامی، صنایع شیمیایی و بسیاری تولید کنندگان دیگر که سر و کار آنها با اسید ها و مواد خورنده می باشد کاربرد دارد. برای نگهداری اسید در یک مخزن که به عنوان مخزن نگهداری اسید یا Storage Tank شناخته می شود متریال زیادی میتواند مورد استفاده قرار گیرد که استیل یکی از آنها می باشد. ولی به جرأت می توان گفت که استیل بهترین و ماندگار ترین ماده برای بدنه اینگونه مخازن می باشد.

همانطور که در  مشخصات استیل گفته شد اصلی ترین مشخصه آن، خاصیت ضد اکسیداسیون و ضد خورندگی آن است که آنرا از سایر مواد متمایز می سازد. این عوامل به طور کلی در همه رده های این استیل مشترک است. اما مقدار مقاومت آن در برابر خورندگی ناشی از اسید و کلیه مواد دارای پی اچ بالا در گرید های مختلف این محصول متفاوت می باشد.

مخزن استیل ضد اسید

پرکاربردترین گرید استیل که در مصارف ضد اسید استفاده می گردد، استیل گرید S.S 316 و S.S316L می باشد. استیل 316 بدلیل دارا بودن مقادیر بالای مولبیدن در ترکیب آلیاژ خود دارای مقاومت بسیار بالا در برابر خوردگی بخصوص خوردگیهای سطحی دارد. این امر سبب مقاومت بالای آن در برابر اسیدهای قوی و دماهای بالا می باشد.

علت بعدی که مخزن استیل ضد اسید را در مقابل سایر مواد متمایز می کند این است که در این نوع  امکان نصب تجهیزات و ملحقات بسیاری وجود دارد که در سایر مواد بخصوص مواد پلاستیکی این امر میسر نیست. در حقیقت سازه این نوع مخزن دارای تحمل نیروی های وارده تجهیزات زیر می باشد ولی سازه پلی اتیلنی و پلی پروپیلن این مقامت را ندارند.

از این تجهیزات می توان به موارد زیر اشاره نمود:

  • نصب همزن یا میکسر
  • نصب کویل جهت سرمایش یا گرمایش
  • نصب المنت برقی جهت گرمایش
  • نصب ساید گلاس و آبنما به سادگی

استاندارد طراحی مخزن استیل

دامنه تولید مخازن ذخیره سازی از جنس استیل بسیار گسترده است که هر کدام بسته به اهمیت و کارایی در استاندارد های متفاوتی طراحی می شوند.

طراحی این محصول به عوامل زیر بستگی دارد:

  • نوع موادی که داخل مخزن نگهداری می شوند.
  • شرایط جوی اتمسفر اطراف مخزن.
  • حجم مواد داخل مخزن و …..

بنابراین برای طراحی و تولید مخازن گروهی از استانداردها وجود دارد که به چند مورد آن اشاره خواهیم کرد.

  • فشار محیطی از بالای مخازن فولادی IPS-E-ME-100-92
  • مخزن های بزرگ با فشار کاری کم IPS-E-ME-110-92
  • مخزن ذخیره سوخت IPS-E-ME-120-92
  • مخازن با فشار بالا (ال پی جی) IPS-E-ME-130-92

طراحی و ساخت مخازن استیل نیازمند بکارگیری و ترکیب چندین تخصص مختلف می باشد که از آن جمله می توان به موارد زیر اشاره کرد:

مهندسی متالوژی و مواد

انتخاب مناسب ترین مواد و متریال به شیوه مهندسی نیازمند شناخت دقیق از ویژگی های عناصر و آلیاژ های مختلف دارد که این مهم محقق نمی گردد مگر به کمک علم مهندسی مواد و متالوژی. در طراحی این محصول یکی از اصلی ترین موارد جنس متریال مورد استفاده برای مخزن می باشد.

جنس پوسته و به طور کلی تمام پلیت های به کار رفته در ساخت مخزن عمدتا از جنس کربن استیل هستند اما از فیبر کربن ، استنلس استیل ، گالوانیزه و … نیز  در ساخت پوسته مخازن استیل استفاده می شود. مناسب ترین گزینه برای انتخاب جنس اجزای مخزن استفاده از استاندارد ASTM است. البته این سازمان یک هیئت استاندارد ملی نیست ولی بزرگترین ارگان توسعه دهنده استاندارد در جهان است که مورد قبول تمامی سازمان های نظام مهندسی جهان می باشد.

مهندسی مکانیک جامدات

همانطور که می دانیم این مخزنها معمولا برای ذخیره سازی مایعات در حجم بالا مورد استفاده قرار می گیرند. که باعث می شود تنش ها و لود و تخلیه های زیادی در مخزن ایجاد گردد.

بنابراین در طراحی مخزن استیل باید تمامی این تنش ها ، که از جمله آن می توان به فشار وارده به پوسته (SHELL)  هم از نوع داخلی و هم خارجی اشاره نمود. برآیند تمامی فشارهای وارده به مخزن تاثیر مستقیم در ضخامت جداره های مخزن دارد. محاسبه این فشار ها و تنش ها به کمک علم مهندسی جامدات امکان پذیر است و یک طراح مهندس مکانیک بهترین گزینه برای انجام این محاسبات است البته استفاده از روابط موجود در PRESSURE VESSEL HANDBOOK نیز برای محاسبات طراحی آن مناسب است. شایان ذکر است که در طراحی فقط تمرکز بر روی اعداد و ارقام همیشه نتیجه ای عالی به همراه نخواهد داشت و تلفیق علم با تجربه اغلب نتیجه ای به مراتب بهتر به عمل خواهد آورد.

روش اتصال مواد (جوش و انواع آن در مخزن استیل )

  • هر طراحی هر چقدر هم علمی باشد تا به مرحله اجرا نرسد عیارش مشخص نمی شود.
  • طرحی کامل و بهینه است که در آن روش اجرا و خط مشی تولید نیز مشخص شده باشد.
  • در طراحی مخزن نیز مانند طراحی دیگر تجهیزات صنعتی باید روش تولید در نظر گرفته شود.
  • در تولید و ساخت مخرن استیل پس از نوع متریال مهمترین نکته نوع اتصالات یا همان جوشکاری ها و روشهای  آن است.
  • بهترین راه حل برای اجرای مهندسی یک مخزن نوشتن welding procedure specification با مخفف WPS می باشد.
  • هدف از نوشتن WPS بسط و تعریف مولفه های تاثیر گذار در جوشکاریست تا جوشکاری بصورت صحیح و با رعایت اصول استاندارد انجام گیرد.
  • برای نوشتن WPS می توان از استاندارد های A SME IX و A SME II استفاده نمود این استاندارد همان استاندارد مهندسان مکانیک آمریکا است.
  • فرآیندهای جوشکاری باید در طراحی و WPS مشخص شود.
  • فرآیندهای جوشکاری مانند SMAW , GTAW ,  SAW , GMAW و …که البته ممکن است در ساخت یک مخزن از یک یا چند روش بصورت تلفیقی استفاده شود.

به عنوان مثال در حالتی که جوشکاری در دو روش انجام می گیرد هر دو را ذکر می کنیم به این شکل :  GTAW+SMAW  و سپس نوع انجام آن را که دستی یا اتوماتیک است مشخص می نماییم. به همین شکل تمامی جزئیات لازم برای جوشکاری از جهت جوش ها ، نوع الکترودها و فیلرها ، ضخامت هر لایه از جوش و…. در WPS  مشخص می گردد تا هیچ گونه ابهامی برای جوشکار در زمان انجام جوشکاری پیش نیاید.

قیمت مخزن استیل

قیمت مخزن استیل یکی از دغدغه های اصلی خریداران این محصول می باشد. از آنجایی که استیل نسبت به نمونه های مشابه فلزی و پلاستیکی خود دارای قیمت بالاتری می باشد، هر کارفرمایی قادر به تامین تجهیزات خود با استنلس استیل نمی باشد. باید توجه نمود قیمت یک منبع استیل با نمونه مشابه پلی اتیلنی خود حداقل تفاوت قیمت 3 برابری خواهد داشت. برای مثال یک نمونه مخزن پلی اتیلن 1000 لیتری در حدود 45 میلیون ریال قیمت گذاری می گردد که همین نمونه با متریال استنلس استیل 304 قیمت 110 میلیون ریال خواهد داشت. توجه به این نکته خالی از لطف نیست که برخی آلیاژ های استیل همچون (S.S316L) قیمت بسیار بالاتری خواهند داشت.

اما به طور کلی فاکتور های دخیل در قیمت مخزن استیل به شرح زیر خواهد بود:

  • قیمت روز ورق استیل
  • ظرفیت مخزن
  • تک جداره یا دو جداره بودن
  • ضخامت بدنه و عدسی ها
  • وجود تجهیزات جانبی همچون : منهول، سایدگلاس، همزن ، گیربکس، آبنما، نردبان ، الکتروگیربکس و….

مخزن استیل دست دوم و نکاتی درباره آن

متاسفانه بدلیل بالا رفتن قیمت این مخازن، از اواسط سال 96 تقاضا برای مخزن استیل دسته دوم مخصوصا در شهرهای صنعتی ایران همچون تهران ، مشهد ، اصفهان و تبریز بسیار زیاد شده است. در سرچ های گوگل هم عبارات مخزن استیل دست دوم اصفهان ، مشهد و تهران بسیار پر جستجو گردیده است. لیکن بدلیل اینکه ناب زیست تولید کننده این مخازن می باشد و نه تامین کننده ما هیچ کمکی نمی توانیم به این دسته از مشتریان ارجمند بنمائیم.

در مورد این موضوع نیز نظر ما بعنوان یکی از فنی ترین واحدهای تولید کننده یا سازنده استیل در کنار شرکتهایی همچون استیل سبلان ، اخوان جعفری ، ماشین وزین و پاکمن چنانچه شما قصد دارید از این مخازن در نگهداری سیالات شیمیایی اعم از مواد قلیایی و اسیدها استفاده نمائید، مثبت می باشد . لیکن استفاده از مخزن استیل دست دوم برای مقاصد ذخیره مواد خوراکی ، بستنی ، لبنیات ، آب در کارخانجات تولید نوشیدنی و عرقیات گیاهی و … کاری عاقلانه ای بنظر نمی رسد.

مخزن استیل کوچک

درخواست های بسیار زیادی برای مخازن استیل کوچک از سوی کارفرمایان و مشتریان به این شرکت واصل می شود. لیکن با توجه به اینکه ساخت این نوع مخازن بدلیل طولانی بوده پروسه تولید و ریزه کاریهای جوشکاری مقرون به تولید نیست.  لیکن امید آن می رود با همت پرسنل بازنشسته این شرکت در ماه های آتی بمنظور اشتغال آفرینی و درآمد زایی این همکاران نسبت به استقرار خطوط برش و جوش سی ان سی CNC شرایط تولید مخازن استیل کوچک فراهم شود.

این مخازن از حجم 20 لیتر بصورت استوانه و مکعبی آغاز و تا 500 لیتر ادامه دارد . لازم به یادآوری است چنانچه درخواست شما مشتریان عزیز در تیراژ بالا باشد بطور مثال تعداد 20 عدد مخزن استیل 200 لیتری قطعا در رویه تولید تمهیداتی فراهم خواهد شد تا با کار متوالی (سری کاری) این امکان فراهم شود که در سریع ترین زمان ممکن سفارش آماده تحویل گردد.
