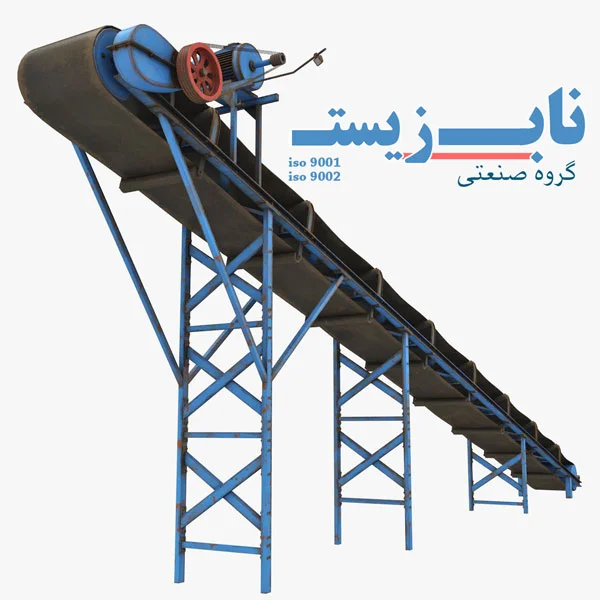

نوار نقاله یا کانوایر یک سیستم اتوماتیک حمل کالا، مواد و حتی افراد از مکانی به مکان دیگر است. روش کار سیستم کانوایر ساده است و هدف اصلی تولید آن، تسهیل حمل و نقل مکانیزه و اتوماتیک کالاها و مواد و غیره است.
ابداع نوار نقاله یک تحول عظیم در صنعت بود که به سرعت در بین صنعتگران جایگاه ویژه ای را به خود اختصاص داده است. این روزها اکثر صاحبان مشاغل صنعتی یا یکی از آنها را خریداری کرده اند یا قصد خرید نوار نقاله را دارند. ممکن است این دستگاه را با نام کانوایر نیز در بازار به فروش برسانند که نام انگلیسی آن است.
نوار نقاله چیست؟
یک سیستم حمل و نقل صنعتی است که در آن از یک تسمه برای انجام حمل و نقل به جای زنجیر، مارپیچ و هیدرولیک استفاده می‌شود. در کانوایر یک تسمه انعطاف پذیر پلیمری به کمک یک الکتروموتور به حرکت درآمده و کشیده می‌شود. جنس نواری که برای این دستگاه ها استفاده می‌شود با توجه به ماهیت کالا یا موادی که جابجا می کند ممکن است متفاوت باشد اما به طور معمول از جنس پلاستیک یا پلیمر برای ساخت تسمه این محصول استفاده می‌شود.
به دلیل اینکه استفاده از این صفحه متحرک باعث شده سرعت جابجایی در کارخانجات و گارگاه ها چندین برابر شود؛ روز به روز به تقاضای استفاده از آنها در کارخانجات اضافه میگردد.
مکانیزم عملکرد تسمه نقاله
روش کار تسمه نقاله ممتد و مستمر است و از این روست که توانسته در مدت زمان کوتاهی، حجم بالایی از اشیاء مدنظر را جابجا کند. این سیستم از یک تسمه پهن پلاستیکی بهره می‌برد که با کمک قرقره هایی روی غلتک زیر صفحه نوار به حرکت در می‌آید.
همچنین در ساخت این دستگاه بسته به ابعاد و توان آن از موتورهای الکترونیکی استفاده شده است که زمان روشن شدن دستگاه به حرکت دوار و یکسان آن در یک سو کمک می‌کند. در صورتی دستگاه برای مصارف سنگین یا مسافت های طولانی طراحی شود از چند غلطک نیز در طول دستگاه، زیر تسمه تعبیه می کنند که اجسام و دستگاه در حرکت دچار مشکل نشوند.
گفتنی است که این دستگاه ها عمدتا در یک مسیر مستقیم و صاف یا مسیری مستقیم شیب دار می توانند عملکرد خوبی از خود به نمایش بگذارند. نمونه کوچک نوارنقاله ها را نی‌توان در فروشگاه های بزرگ مواد غذایی در کنار صندوق ها مشاهده کرد.
قطعات سیستم کانوایر
در حالی که انواع مختلفی از نوار نقاله ها وجود دارد، همگی با یک هدف مشترک خدمت می‌کنند. برخی از این محصولات ممکن است به سیستمی بدون تسمه نیاز داشته باشند که صرفا از غلطک یا چرخ برای حرکتی انعطاف پذیر استفاده می‌کند. با این وجود، در بیشتر کانوایرها به منظور حمل و نقل کارآمد مواد و محصولات مختلف از یک تسمه با پشتیبانی غلطک ها بهره گرفته شده است.
سه مولفه‌ی اصلی که همه نقاله ها از آن بهره می‌برند شامل: پروفیل آلومینیومی، واحد محرکه و واحد خروجی است. اما اجزای سازنده آن ممکن است از دستگاهی به دستگاه دیگر تفاوت هایی داشته باشد که در ادامه به تشریح آن پرداخته ایم.
قاب یا بدنه دستگاه
در اصل همه اجزای سازنده یک نوار نقاله درون شاسی یا قاب بدنه آن قرار دارد. این قاب معمولا از جنس آلومینیوم است و وظیفه آن پوشش دهی تمام قطعات متحرک به منظور حفظ عملکرد ایمن است. همچنین امنیت اپراتور نیز با وجود این قاب پوشش دهنده تا درصد بالایی حفظ می‌شود. این شاسی ها را در مدل های مختلفی طراحی می‌کنند که سه مدل رایج آن پروفیلی، لوله ای و ناودانی است که در صنایع مختلفی به کار گرفته می‌شوند.
- شاسی پروفیلی: از این نوع شاسی ها برای حمل و جابه‌جایی مواد سبک وزن مثل پودرها و دانه های سبک در خطوط تولید کارخانجات استفاده می‌کنند. این نوع شاسی را عموما در نوار نقاله های سیار می‌توان مشاهده کرد.
- شاسی لوله ای: ویژگی خاص شاسی های لوله ای مقاومت و استحکامی است که دارند. از این رو، در صنعت هایی که نیاز به دستگاهی مستحکم برای حمل مواد سنگین وزن دارند، خرید نوار نقاله لوله ای توصیه می‌شود. در مشاغلی همچون معادن و حفاری های شن و ماسه، زغال سنگ، سولفات مس، آهن، سرب و سایر مواد مشابه از این نوع شاسی ها می‌توان استفاده کرد.
- شاسی ناودانی: اگر در مشاغل صنعتی سنگین فعالیت دارید و برای حمل مواد سنگین وزن خود در مسافت های طولانی دچار مشکل شده اید، این شاسی ها دقیقا برای رفع مشکل شما طراحی شده اند. ویژگی منحصربفرد شاسی های ناودانی استحکام فوق العاده آنهاست که باعث شده تا بهترین گزینه برای خریداران نوار نقاله صنعتی باشند.
تسمه کانوایر
بسته به مورد استفاده از نوار نقاله ممکن است متریال تسمه آن متفاوت باشد. تولیدکنندگان تنوع بالایی را برای جنس تسمه نقاله ها در نظر گرفته اند که در قیمت آن نیز تاثیر گذار است. از جمله جنس هایی که برای ساخت این قطعه استفاده می‌شود، عبارتند از:
- فلزی مانند استیل
- پارچه ای
- نمدی
- لاستیکی
- پلیمری
- پی وی سی
- آج دار
- آج گریپ
- آج V
نکته اینجاست که هرکدام از مواد نام برده که برای ساخت نوار استفاده می‌شود باید از نظر مقاومت تایید شده باشد. از نوارهای فلزی و لاستیکی معمولا در صنایع غذایی و بهداشتی استفاده می‌شود.
گیربکس نقاله
کار گیربکس ها تامین نیروی مورد نیاز برای چرخیدن نوار است. الکترو گیربکس ها با تبدیل انرژی الکتریکی به انرژی مکانیکی به حرکت کردن نوار روی نقاله کمک می‌کند. گیربکس می‌تواند با توجه به کاربری آن بصورت سفارشی نصب شود تا دستگاه در حین کار کم نیاورد و نیاز مصرف کننده را تامین کند.
رولیک یا غلطک دستگاه
هرزگردها به شکل استوانه هایی در قسمت بالایی و پایین دستگاه قرار می‌گیرند تا وزن موادی که روی تسمه قرار دارد را تحمل کنند. هرچه قطعه مورد استفاده با کیفیت تر باشد؛ تحمل وزن و مقاومت ان در برابر خوردگی نیز بیشتر می‌شود.
قرقره
این قطعه می‌تواند در نقاط استراتژیک کانوایر قرار داده شوند تا بتواند یک حرکت یکنواخت را برای نوار ایجاد کنند. قرقره ها در اصل نحوه حرکت، سرعت، کشش و چرخش تسمه را تحت کنترل دارند.
یکی از سیستم هایی که روی کانوایر تعبیه شده است، رگراژ است که کشش تسمه را در حد نرمال نگه می‌دارد. یا سیستم گرانش که وظیفه تامین انرژی مورد نیاز برای کشش غلطک ها را بر عهده دارد. از دیگر سیستم هایی که روی نوار نقاله ها فرار دارد، سیستم خود تنظیمی، سیستم تمیز کننده، سیستم باردهی، تخلیه و متحرک انتقال نیرو است که هرکدام از آنها به ترتیب وظیفه ای را بر عهده دارند و در حرکت و انتقال بار نقشی را ایفا می‌کنند.
مشخصات فنی نوار نقاله
دستگاه های کانوایر قابلیت سفارشی سازی دارند و در اندازه ها و ابعاد مختلفی تولید می‌شوند. برخی از این دستگاه ها نیز از پیش ساخته شده و به صورت آماده به فروش می‌رسند که غالبا در مشاغل کوچک تر از این نوع دستگاه ها می‌توان استفاده کرد. برای مشاغل صنعتی و کارخانجات بزرگ مثل کارخانه های بتن سازی یا سیمان معمولا به صورت سفارشی ساخته می‌شوند تا توانایی حمل محصول و مواد را داشته باشند.
ما در این بخش به صورت کلی یک سری مشخصه های فنی و استانداردها را ذکر کرده ایم که در بیشتر تسمه نقاله ها از این استانداردها تبعیت می‌شود. عرض در نظر گرفته شده برای نوار نقاله ها عموما از 40 سانتیمتر تا 250 سانتیمتر است که با توجه به نیاز پروژه مشخص میگردد. طول دستگاه نیز عددی بین یک متر تا دوهزار متر است که در صنایعی که ساختمان کارگاه ها متفاوت است معمولا استفاده می‌شود.
مورد دیگری که در خرید نوار نقاله ها مورد توجه است ظرفیت انتقال آن است که معمولا از 500 تا 5000 مترمکعب می‌باشد. این دستگاه ها در شیبهای مختلفی می توانند بار حمل کنند بدون اینکه مشکلی به وجود آید. سرعت حرکت نوار نقاله ها نیز بر اساس ماده ای که حمل می‌کنند، تعیین می‌شود. مثلا برای مواد دانه ای و روان که خاصیت فرسایشی و خورندگی ندارند، 150 تا 300 متر در دقیقه در نظر گرفته می‌شود. یا برای مواد خیلی سنگین مثل سنگ های خرد شده و کانی ها سرعت 110 تا 200 متر در دقیقه مناسب است. حال اگر دستگاه حامل مواد ریز دانه باشد این سرعت روی 130 تا 330 متر در دقیقه تنظیم می‌شود.

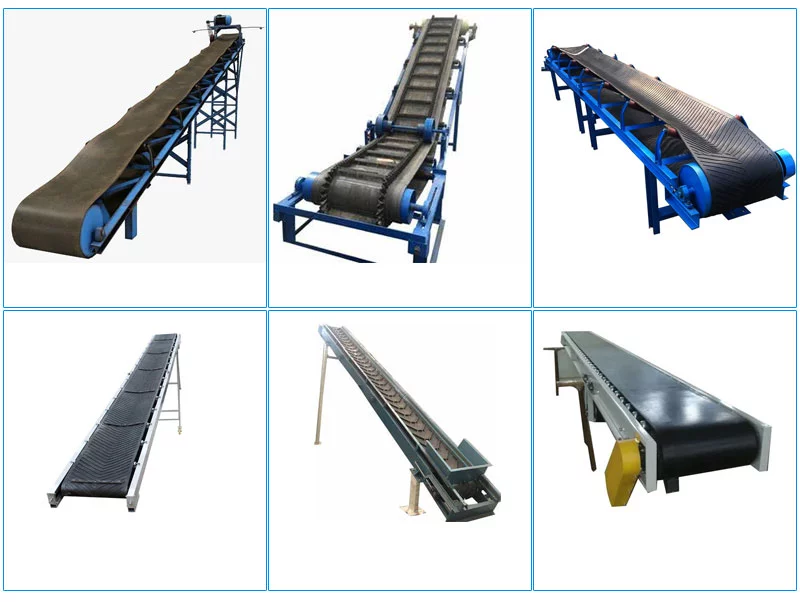

انواع نوار نقاله
آنهاا به دلیل اینکه در صنایع زیادی مورد استفاده قرار می‌گیرند و گستره‌ی استفاده وسیعی دارند؛ در مدل های مختلفی نیز تولید می‌شوند. برای اینکه خریدی مناسب با صنعت خود داشته باشید توصیه می‌کنیم ادامه مطلب را از دست ندهید که انواع سیستم انتقال مواد را شرح داده ایم.
- نوار نقاله گرانشی یا ثقلی Gravity
- سیستم انتقال پنوماتیک
- نقاله غلطکی
- کانوایر اسلات یا صفحه ای
- کانوایر تسمه ای
- کانوایر مارپیچی یا حلزونی
- کانوایر ارتعاشی یا مغناطیسی
- کانوایر چرخشی
- کانوایر زنجیری
- کانوایر پیاله ای
- کانوایر مش
- کانوایر عمودی
- کانوایر غلطکی زنجیری
- نقاله هوایی تیرآهنی
- کانوایر بازویی
- کانوایر شیب‌دار
همانطور که مشاهده می‌کنید؛ همچون ترولی در تجهیزات آشپزخانه صنعتی که دارای تنوع و کاربردهای بسیار زیادی است؛ نوار نقاله ها هم با توجه به نوع کاربردشان دارای انواع مختلفی هستند. تنوع طراحی این محصول به دلیل کاربردی بودن آن است که به عنوان یکی از پایه های کارخانجات صنعتی می‌توان ذکر کرد.
استفاده از چنین محصولی در خطوط تولید تاثیر بسزایی در رشد آن صنعت دارد و به لحاظ اثرگذاری و تسریع امور حرف اول را در تجهیزات صنعتی می‌زند. ساده ترین مثال برای کاربرد کانوایرها در امور شهری پله برقی ها هستند.
نوار نقاله ثقلی یا گرانشی
آنها به صورت دستی هدایت می‌شوند و برای انتقال کالاها و مواد نیمه سنگین و یا سبک وزن مورد استفاده قرار می گیرند. این دستگاه ها معمولا برای جابجایی به یک اپراتور نیاز دارند و یا طراحی آنها به گونه ای است که شیب دار هستند و حمل مواد بواسطه قرارگرفتن کالاها در سطح شیب دار انجام می‌شود. نوار نقاله های گرانشی یا ثقلی خود دارای انواع مختلفی هستند.
مثلا کانوایر غلطکی ثقلی یکی از مدل هایی است که در طراحی آن در طول مسیر نوار چند علطک تعبیه شده تا حرکت یکنواخت و یکسانی را برای دستگاه به ارمغان بیاورد. این غلطک ها بایستی در فاصله معینی از همدیگر قرار گیرند تا تعادل در حرکت نوار نقاله برقرار شود. نوع دیگری از این محصولات مدل چرخکی آن است که سیستم بسیار سبک و قابل حملی دارد. در واقع این سیستم توسط غلطکهای روانی به حرکت درمی‌آید و شکل پذیری عالی دارد. از ویژگی های بی نظیر این محصول این است که مواد روی آن فرم می‌گیرند که در خطوط تولید بسیار مورد استفاده است.
نوع سومی که برای نقاله های ثقلی می‌توان نام برد، انواع تاشوی آن است. انعظاف پذیری یکی از مواردی است که این نقاله را به یک محصول خاص تبدیل کرده است. این محصول این قابلیت را دارد که به راحتی طول آن را بتوان کم یا زیاد کرد. همچنین می توان مسیر حرکت این نوع نوار نقاله ها را در شیب دلخواه تنظیم کرد. از دیگر مواردی که باعث شده بتوان صفت انعطاف پذیری را به این محصول انتصاب داد تنوع آن در بسترسازی است. کانوایر تاشوی ثقلی می‌تواند بر بستر چرخکی یا غلطکی نصب شود. این محصول یک گزینه فوق العاده برای بارگیری کامیون ها و غیره به شمار می‌رود و البته برای انتقال مواد سبک همچون رزین سختی گیر مناسب است.
کانوایر پنوماتیک
روش کار نوار نقاله پنوماتیک متفاوت است و از سری لوله ها و کانال‌هایی برای جابجایی و انتقال مواد بهره گرفته است. در واقع خط انتقال این سیستم مواد را به همراه هوا جابجا می‌کند. همانطور که حدس می‌زنید مواد منتقله با این سیستم باید پودری و سبک وزن باشد تا در پروسه انتقال دچار مشکل نشود. موادی که با کانوایر پنوماتیک می‌توان جابجا کرد عبارتند از: سیمان، سیلیس، خاکستر، مواد کاهی و سایر مواد خرد شده ای که قابلیت حمل با هوا را دارند.
سرعت انتقال به دلیل خاصیت مواد و جریان هوا سریع است و در زمانی کوتاه مقدار زیادی مواد را منتقل می‌کند. برای ایجاد جریان هوای مناسب در این سیستم، از مکنده ها، دمنده ها و کمپرسورهای صنعتی کمک گرفته می‌شود. انتخاب اینکه از چه طریقی جریان هوا ایجاد شود بر عهده مهندسان سازنده نوار نقاله پنوماتیک است.
کانوایر غلطکی
آنها بر اساس سیستم گرانشی کار می‌کنند و برای حمل کالاهای فله ای و کوچک استفاده می‌شود. این سیستم تشابه زیادی به سیستم نقاله های ثقلی دارد و با کمک غلطک هایی زیر نوار حرکت می‌کند. از این محصول می‌توان برای حمل بار یا کالاهای ریز هم وزن استفاده کرد که در خطوط تولید مواد غذایی زیاد دیده می‌شود.
در این سیستم می‌توان از تعداد درام های بیشتری استفاده کرد و باید توجه داشت که برای مسیرهای طولانی از یک درام نمی‌توان کمک گرفت و باید چندین درام در امتداد هم قرار گیرند. درام استفاده شده نوار نقاله غلطکی، معمولا فلزی بوده و محرک آن موتورهای کاهنده می‌باشد.
نوار نقاله صفحه‌ای
نوعی سیستم انتقال مواد و کالا است که دارای یک صفحه پلاستیکی یا فلزی است. شکل ظاهری این تسمه نقاله ها به این شکل است که لبه های صفحه از هر دو طرف کمی رو به بالا خم است و در دو طرف دستگاه در حال حرکت اند. اگر به دنبال محصولی ایده آل برای حمل و نقل کالاهای سنگین هستید؛ کانوایر صفحه ای مناسب کار شماست. از این سیستم می‌توان برای انتقال مواد سخت استفاده کرد. یکی از ویژگی های خاص این دستگاه قابل تنظیم بودن شیب تا 45 درجه و سرعت آن نیز 60 تا 100 متر بر دقیقه است. همچنین یکی از بهترین محصولات برای حمل موادی با حجم 80 تا 290 تن در ساعت همچون انواع پودر پرکلرین است.
نوار نقاله تسمه‌ای
نقاله های تسمه دار به طور معمول در محیط هایی که دستگاه باید ثابت بماند مورد استفاده قرار می‌گیرد. البته نوع متحرک آن نیز وجود دارد که ارتفاع آن را می‌توان با توجه به نیازی که وحود دارد، تنظیم کرد.
نوار نقاله تسمه دار یک گزینه خوب برای مرتب سازی و جدا کردن محصولات و یک گزینه ایده آل برای انتقال مواد فله یا محصولاتی که بسته بندی شده‌اند، است. بلت کانوایرها را می‌توان در صنایع گوناگونی از قبیل صنایع غذایی، صنعت کشاورزی، محصولات بهداشتی و شیمیایی، تولید مواد معدنی و غیره استفاده نمود. کانوایر تسمه ای معمولا برای خطوط تولید، بارگیری ها و خطوط بسته بندی همچون بارگیری بسته های کلرید کلسیم استفاده فراوانی دارد. این سیستم طراحی ساده ای دارد و در سرعتهای مختلفی نیز قابل تنظیم است که در بیشتر موارد، تسمه ای پلاستیکی دارد.
نوار نقاله مارپیچی یا حلزونی
سیستم نوار نقاله های مارپیچی یا حلزونی به این صورت است که یک مارپیچ از جنس فلز نورد شده در اطراف یک شافت قرار گرفته است و پیچ بلند با مارپیچ فلزی را تشکیل دهد. روش کار این دستگاه به این صورت است که همزمان با پیچش مارپیچ، کالا یا مواد به سمت جلو هل حرکت می‌کند. تسمه نقاله های حلزونی عموما برای حمل و نقل در مسیر مستقیم افقی یا کم شیب کاربرد دارند. همچنین برای ترکیب کردن مواد با یکدیگر و جابجایی مواد چسبنده نیز مورد استفاده قرار می‌گیرند. این محصول جزء کانوایرهای خاص است که ویژگی منحصربفردی دارد و بسته به اینکه برای چه منظوری استفاده می‌شود قابلیت افزودن پیچ های بخصوصی به منظور تغییر کاربری را دارد.
کانوایر ارتعاشی
شیوه حرکتی آن با کمک گرفتن از ارتعاشات برای جابجایی مواد است. این نوار نقاله نیز در صنایع کشاورزی به منظور انتقال دانه ها، سبزیجات و سایر مواد جامد کاربرد دارد. خرید کانوایر ارتعاشی برای مواقعی مناسب است که قصد انتقال محصولات را در یک مسیر مستقیم و با حرکاتی آرام دارید.
این نوع تسمه نقاله ها ممکن است در طراحی های متنوعی تولید و ارائه شوند زیرا که قابلیت انطباق پذیری با کاربری های مختلف را دارد. مثلا کانوایر ارتعاشی که برای برداشت از معادن ساخته می‌شود با کانوایر کشاورزی تفاوتهای زیادی دارد. با این حال یک مزیت اساسی قابل ذکر برای این محصول عملکرد عالی و بی نظیر آن در شرایط سخت است.

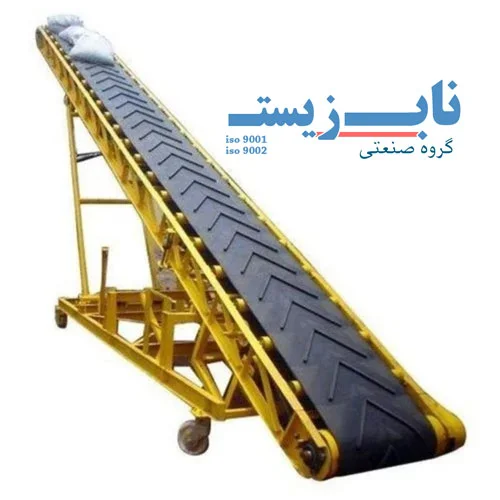

نوار نقاله چرخشی
این نوع کانوایر ویژه صنایع با مواد سنگین است و خاصیت چرخشی دارد. از این دستگاه ها می‌توان در فضاهای کوچک استفاده کرد؛ چراکه به شکل پیچی یا منحنی طراحی شده اند. همچنین این نقاله ها قابلیت انتقال مواد با حجم بالا را دارند. کانوایرهای چرخشی با دیزاین منحنی که دارند می‌توانند با صنایع مختلف سازگار شوند در عین اینکه فضای زیادی را هم اشغال نکنند.
این دستگاه به دلیلی ظاهر خاص خود و جمع و جور بودنش در کارگاه های کوچک با حجم کار بالا جوابدهی مناسبی داشته و تنوع نصب و راه اندازی بالایی نیز دارد که یک حسن بزرگ برای چنین محصولی به حساب می‌آید. استفاده از این نوع کانوایرها نقش بسزایی در افزایش بهره وری کارخانجات دارد و محصولات سنگین همچون انواع ماشین ظرفشویی صنعتی را نیز بدون مشکل جابجا می‌کنند.
مزایای نوار نقاله
بدون در نظر گرفتن نوع صنعت این دستگاه می‌توانند شما را از استخدام نیروی انسانی و هزینه های ناشی از آن، هزینه های عملیاتی بالا بدور نگه دارد. همچنین مزیت بزرگ استفاده از نوار نقاله در بیزنس ها افزایش سطح ایمنی محصولات و نیروی انسانی می‌باشد که خود به خود به افزایش راندمان و کارایی آن صنعت نیز کمک می‌کند.
اگر طرفدار محیط زیست هستید استفاده از این دستگاه یک عامل کمک کننده است. به سبب اینکه این ابزارها کمترین آلودگی زیست محیطی و صوتی را دارند یک دستگاه دوست دار محیط زیست نیز به حساب می‌آیند. از ویژگی های خوب کانوایرها می‌توان به کم مصرف بودن آنها اشاره کرد. در عین حال این دستگاه ها قابلیت جابجایی مواد در جهت های مختلف را دارند.
قیمت نوار نقاله
بهتر است که قبل از اقدام به سفارش و خرید کانوایر یک سری موارد مهم را بررسی کنید. این نکته را در نظر داشته باشید که این محصول با وجود اینکه مزایای فراوانی دارد و ممکن است کمک بزرگی برای رونق کسب و کار شما باشد؛ می‌تواند مانع انجام برخی کارها نیز بشود. برای خرید نوار نقاله باید موارد زیر مشخص شود:
- میزان فضایی که در اختیار دارید
- روش باگیری و تخلیه
- نوع ماده ای که قصد انتقال آن را دارید
- سرعت حرکت کانوایر
- حجم موادی که باید با نوار نقاله جابجا شود.
- میزان بودجه ای که برای خرید تسمه نقاله اختصاص داده اید
قیمت نوار نقاله ها به دلیل صنعتی بودن چندان پایین نیست به همین دلیل هم توصیه می‌کنیم دقت لازم را به خرج دهید.
تنوع بالایی در لیست این محصولات وجود دارد که هر کدام قاب، تسمه و روش کار بخصوصی دارند که آنها را منحصربفرد ساخته است. از این رو نمی‌توان قیمت واحد و مشخصی را به ازای هر نقاله ارائه داد. عواملی مانند حجم، سرعت، نوع نقاله و محرکه آن، نوع صفحه انتقال که چه سیستمی باشد، مواد مورد انتقال و غیره هرکدام تک به تک یک مولفه در محاسبه قیمت این دستگاه ها است.
همچنین نصب و راه اندازی و خدمات پس از فروش نوار نقاله های نیمه صنعتی و صنعتی کاملا منحصر به دستگاه بوده و به صورت اختصاصی توسط تولید کننده ارائه می‌شود که می‌تواند جزء فاکتورهای افزایش یا کاهش قیمت کانوایر باشد. اگر قصد خرید کانوایر یا نوار نقاله را دارید همین الان با مشاوران ما تماس بگیرید.
